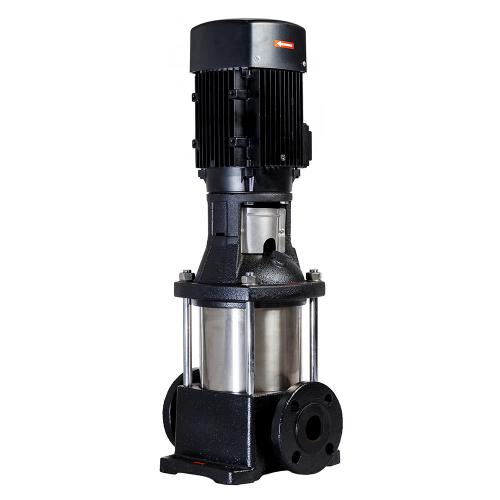

Вертикальный многоступенчатый насос тип CVN 1-2-0

Вертикальный многоступенчатый центробежный насос in-line тип CVN 1-2-0
Вертикальный многоступенчатый центробежный насос in-line тип CVN 1-2-0
Вертикальный многоступенчатый центробежный насос in-line тип CVN 1-2-0
Вертикальный многоступенчатый центробежный насос in-line тип CVN 1-2-0
Вертикальный многоступенчатый центробежный насос in-line тип CVN 1-2-0 Гидравлические характеристики
Гидравлические характеристики
Вертикальный многоступенчатый центробежный насос in-line тип CVN 1-2-0
Характеристика:

Диаметр DN, мм

32

Давление PN, бар

25

Номинальный расход, м3

1

Номинальный напор, м

11

Максимальный напор, м

12

Среда

вода и другие жидкости, нейтральные к материалам насоса

Температура, °С

от -10 до +120

Максимальная температура окружающей среды, °С

+40

Количество рабочих колёс общее

2

В том числе количество рабочих колёс уменьшенного диаметра

0

Код торцевого уплотнения

HQCV

Электропитание

3х380В 50Гц

Номинальная мощность, кВт

0,37

Степень защиты

IP55

Тип присоединения

фланцевый (стандарт DIN)

Материалы:

Наименование

Материалы

1

Головная часть насоса

чугун

2

Рабочее колесо

нержавеюшая сталь

3

Блок рабочих колёс

нержавеюшая сталь

4

Основание

чугун
Гидравлические характеристики:

Расход, Q, м³/ч

0,4

0,6

0,8

1

1,2

1,4

1,6

1,8

2

2,2

Напор, Н, м

12

11,8

11,5

11

11

10,5

9,8

9,2

8,5

7,8

Размеры:

Тип

DN

B1

B2

B1+B2

D1

D2

Масса

мм

кг

CVN 1-2-0

32

262

205

467

133

102

23
