Вертикальные многоступенчатые насосы in-line

  Общие сведения

Насосы серий CVN, CVFN, CVN IE3 представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

  Области применения

Области применения:
Серия насоса
CVN CVFN CVN IE3
Водоснабжение
Фильтрация и перекачивание воды для станций водоснабжения  •  •  •
Распределение воды из гидроузла  •  •  •
Повышение давления в магистральных трубопроводах  •  •  •
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.  •  •  •
Повышение давления в промышленных установках  •  •  •
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей  •  •  •
- в моечных установках и системах очистки  •  •  •
- на автомойках  •  •  •
- в системах пожаротушения  •  •  •
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха  •  •  •
- в системах питания котлов и удаления конденсата  •  •  •
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)  •  •  •
- в рыбоводстве  •  •  •
Перекачивание:
- растворов масел и спиртов  •  •  •
- гликолей и охлаждающих жидкостей  •  •  •
Водоподготовка
Системы сверхтонкой фильтрации  ◦  •  ◦
Системы обратного осмоса  ◦  •  ◦
Системы умягчения, деминерализации, деионизации  ◦  •  ◦
Системы дистилляции  ◦  •  ◦
Сепараторы  ◦  •  ◦
Плавательные бассейны  •  •  •
Ирригация
Гидромелиорация полей (орошение)  •  •  •
Дождевальные установки  •  •  •
Капельное орошение  •  •  •

• - Рекомендуемое применение

◦ - Возможное применение

  Расшифровка обозначения

Пример обозначения: CVF 32-10-1-F-J1-A-A01-I-E-HUСV-С

CVF

32

-10

-1

-F

-J1

-A

-A01

-I

-E

-HUСV

CVFN: корпус насоса из литой нержавеющей стали, уплотнение картриджного типа

CVN: корпус насоса из чугуна, уплотнение картриджного типа

CVN IE3: корпус насоса из чугуна, уплотнение картриджного типа, сверхвысокий класс энергоэффективности

Номинальная подача (м³/ч)

Количество рабочих колес

Количество рабочих колес с уменьшенным диаметром
(0 = отсутствие)

Код корпуса насоса

Код крышки насоса / механического уплотнения

Код рамы насоса

Код двигателя

Код материалов гильзы, направляющих камер, рабочих колес

Код резиновых деталей

Код уплотнения вала

Код материала вала

Код корпуса насоса:
Насосы серий CVFN 1, 2, 3, 4, 5, 10, 15, 20
  • F: корпус насоса из литой нержавеющей стали + фланец из чугуна
  • G: корпус насоса из литой нержавеющей стали + фланец из литой нержавеющей стали
  • H: корпус насоса из литой нержавеющей стали + фиксированный приваренный фланец из нержавеющей стали
  • K: корпус насоса из литой нержавеющей стали + фиксированный приваренный фланец с отверстиями
  • P: литая нержавеющая сталь (муфта PJE)
  • S: литая нержавеющая сталь (муфта Union): цилиндрическая резьба
  • Z: литая нержавеющая сталь (муфта Union): коническая резьба
  • B: литая нержавеющая сталь (муфта Union): резьба NPT
Насосы серий CVFN 32, 45, 64, 90, 120, 150, 200
  • F: корпус насоса из литой нержавеющей стали + фланец из чугуна
  • G: корпус насоса из литой нержавеющей стали + фланец из литой нержавеющей стали
  • H: корпус насоса из литой нержавеющей стали + фиксированный фланец из литой нержавеющей стали
Насосы серий CVN 1, 2, 3, 4, 5, 10, 15, 20
  • F: корпус насоса из чугуна + фиксированный фланец из чугуна
Насосы серий CVN 32, 45, 64, 90, 120, 150, 200
  • F: корпус насоса из чугуна + фланец из чугуна
Код крышки насоса /механического уплотнения:
Насосы серий CVFN 1, 2, 3, 4, 5, 10, 15, 20
  • J1: механическое уплотнение картридж- ного типа + крышка насоса из литой нержавеющей стали
Насосы серий CVFN 32, 45, 64, 90, 120, 150, 200
  • J1: механическое уплотнение картриджного типа + крышка насоса из литой нержавеющей стали
  • F1: механическое уплотнение картриджного типа + крышка насоса из литой нержавеющей стали + прижимная крышка из чугуна
Насосы серий CVN 1, 2, 3, 4, 5, 10, 15, 20, 32, 45, 64, 90, 120, 150, 200
  • H1: механическое уплотнение картриджного типа + крышка насоса из чугуна
Код рамы насоса:
  • A: Фланец двигателя малого размера (головная часть насоса для двигателя типа V18)
  • B: Фланец двигателя большого размера (головная часть насоса для двигателя типа V1)
Код материалов гильзы, направляющих камер, рабочих колес:
  • I: материал SUS304
  • G: материал SUS316
Код резиновых деталей:
  • E: EPDM (этилен-пропиленовый каучук)
  • V: Viton
  • N: NBR (бутадиен-нитрильный каучук)
Код уплотнения вала:
  • H: уплотнение механического типа
  • B: отдельное уплотнение
  • Q: карбид кремния
  • U: карбид вольфрама
  • C: графит
  • E: EPDM (этилен-пропиленовый каучук)
  • V: Viton
Код материала вала насоса:
  • H: уплотнение механического типа
  • A: SUS304
  • B: SUS316
  • C: SUS431
  • D: 2Cr13

  Конструкция

  Насосы серии CVN 1, 2, 3, 4, 5

Насосы серии CVN 1, 2, 3, 4, 5:
Конструкция

Деталь

Материал

EN/DIN

AISI/ASTM

1 Электродвигатель
2 Муфта вала
3 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
4 Торцевое уплотнение вала
5 Вал Нержавеющая сталь 1.4507 AISI 420
6 Напорный канал Нержавеющая сталь 1.4301 AISI 304
7 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
8 Блок рабочих колес Нержавеющая сталь 1.4301 AISI 304
9 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
10 Основание Чугун EN-JL 1030 ASTM 25B
11 Щелевое уплотнение PTFE
12 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
13 Уплотнение кожуха EPDM/FKM

  Насосы серии CVFN 1, 2, 3, 4, 5

Насосы серии CVFN 1, 2, 3, 4, 5:
Конструкция

Деталь

Материал

EN/DIN

AISI/ASTM

1 Электродвигатель
2 Муфта вала
3 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
4 Торцевое уплотнение вала
5 Вал Нержавеющая сталь 1.4507 AISI 420
6 Напорный канал Нержавеющая сталь 1.4301 AISI 304
7 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
8 Блок рабочих колес Нержавеющая сталь 1.4301 AISI 304
9 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
10 Основание Нержавеющая сталь 1.4301 AISI 304
11 Щелевое уплотнение PTFE
12 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
13 Уплотнение кожуха EPDM/FKM
14 Плита-основание Чугун EN-JL 1030 ASTM 25B
15 Крышка головной части Нержавеющая сталь 1.4301 AISI 304

  Насосы серии CVN 10, 15, 20

Насосы серии CVN 10, 15, 20:
Конструкция

Деталь

Материал

EN/DIN

AISI/ASTM

1 Электродвигатель
2 Муфта вала
3 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
4 Торцевое уплотнение вала
5 Вал Нержавеющая сталь 1.4507 AISI 420
6 Напорный канал Нержавеющая сталь 1.4301 AISI 304
7 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
8 Блок рабочих колес Нержавеющая сталь 1.4301 AISI 304
9 Направляющий аппарат Нержавеющая сталь 1.4301 AISI 304
10 Основание Чугун EN-JL 1030 ASTM 25B
11 Щелевое уплотнение PTFE
12 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
13 Уплотнение кожуха EPDM/FKM

  Насосы серии CVFN 10, 15, 20

Насосы серии CVFN 10, 15, 20:
Конструкция

Деталь

Материал

EN/DIN

AISI/ASTM

1 Электродвигатель
2 Муфта вала
3 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
4 Торцевое уплотнение вала
5 Вал Нержавеющая сталь 1.4057 AISI 431
6 Напорный канал Нержавеющая сталь 1.4301 AISI 304
7 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
8 Блок рабочих колес Нержавеющая сталь 1.4301 AISI 304
9 Направляющий аппарат Нержавеющая сталь 1.4301 AISI 304
10 Основание Нержавеющая сталь 1.4301 AISI 304
11 Щелевое уплотнение PTFE
12 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
13 Уплотнение кожуха EPDM/FKM
14 Плита-основание Чугун EN-JL 1030 ASTM 25B
15 Крышка головной части Нержавеющая сталь 1.4301 AISI 304

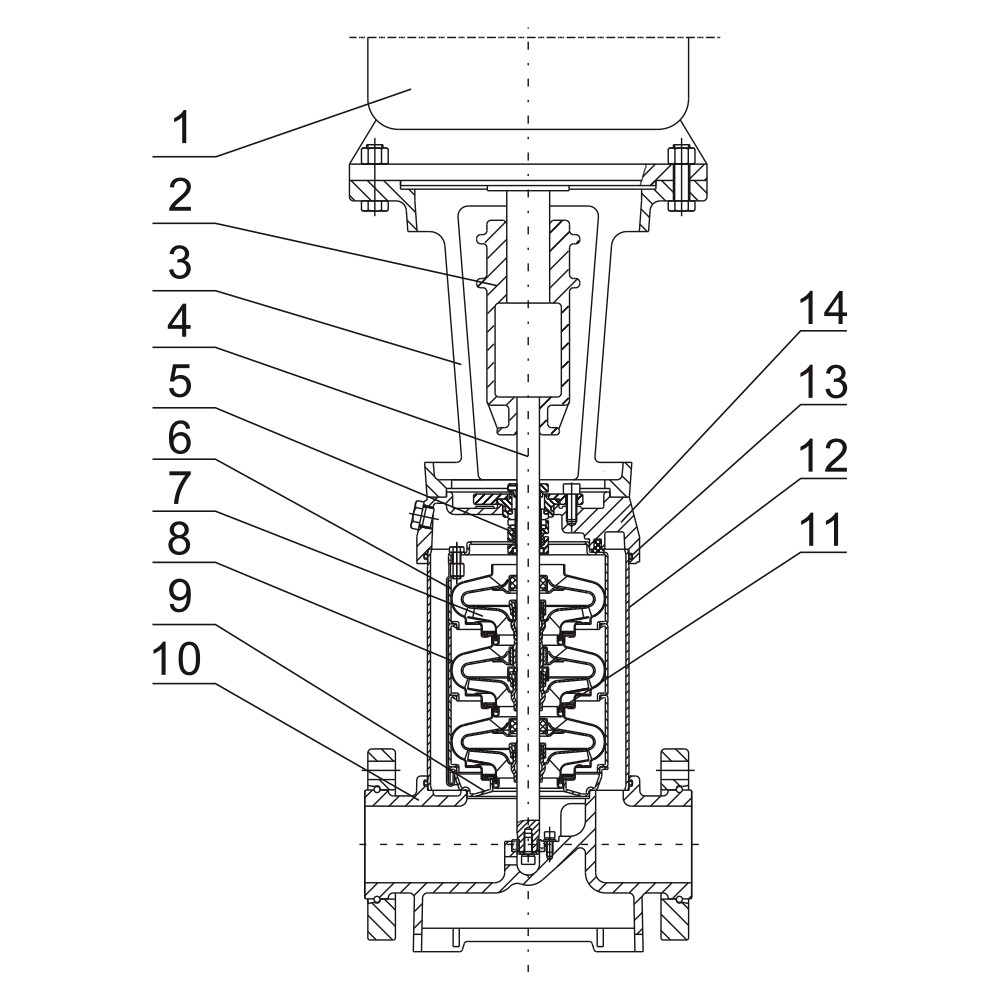

  Насосы серии CVN 32, 45, 64, 90

Насосы серии CVN 32, 45, 64, 90:
Конструкция

Деталь

Материал

EN/DIN

AISI/ASTM

1 Электродвигатель
2 Муфта вала
3 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
4 Вал Нержавеющая сталь 1.4507 AISI 420
5 Торцевое уплотнение вала
6 Напорный канал Нержавеющая сталь 1.4301 AISI 304
7 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
8 Блок рабочих колес Нержавеющая сталь 1.4301 AISI 304
9 Направляющий аппарат Нержавеющая сталь 1.4301 AISI 304
10 Основание Чугун EN-JL 1030 ASTM 25B
11 Щелевое уплотнение PTFE
12 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
13 Уплотнение кожуха EPDM/FKM
14 Крышка головной части Чугун EN-JL 1030 ASTM 25B

  Насосы серии CVFN 32, 45, 64, 90

Насосы серии CVFN 32, 45, 64, 90:
Конструкция

Деталь

Материал

EN/DIN

AISI/ASTM

1 Электродвигатель
2 Муфта вала
3 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
4 Вал Нержавеющая сталь 1.4057 AISI 431
5 Торцевое уплотнение вала
6 Напорный канал Нержавеющая сталь 1.4301 AISI 304
7 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
8 Блок рабочих колес Нержавеющая сталь 1.4301 AISI 304
9 Направляющий аппарат Нержавеющая сталь 1.4301 AISI 304
10 Основание Нержавеющая сталь 1.4301 AISI 304
11 Щелевое уплотнение PTFE
12 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
13 Уплотнение кожуха EPDM/FKM
14 Крышка головной части Нержавеющая сталь 1.4301 AISI 304
15 Плита-основание Чугун EN-JL 1030 ASTM 25B

  Насосы серии CVNF 120, 150, 200, 320

Насосы серии CVNF 120, 150, 200, 320:
Конструкция

Деталь

Материал

EN/DIN

AISI/ASTM

1 Электродвигатель
2 Муфта вала Чугун EN-JL 1030 ASTM 25B
3 Головная часть насоса
4 Щит защитный Нержавеющая сталь 1.4301 AISI 304
5 Торцевое уплотнение вала
6 Крышка головной части Нержавеющая сталь 1.4301 AISI 304
7 Напорный канал Нержавеющая сталь 1.4301 AISI 304
8 Щелевое уплотнение PTFE
9 Камера рабочего колеса Нержавеющая сталь 1.4301 AISI 304
10 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
11 Вал Нержавеющая сталь 1.4357 AISI 431
12 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
13 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
14 Уплотнение кожуха EPDM/FKM
15 Основание Нержавеющая сталь 1.4301 AISI 304
16 Плита основания Чугун EN-JL 1030 ASTM 25B

  Насосы серии CVN IE3 1, 2, 3, 4, 5

Насосы серии CVN IE3 1, 2, 3, 4, 5:
Конструкция

Деталь

Материал

EN/DIN

AISI/ASTM

1 Электродвигатель
2 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
3 Муфта вала
4 Щит защитный Нержавеющая сталь 1.4301 AISI 304
5 Торцевое уплотнение вала
6 Крышка головной части Нержавеющая сталь 1.4301 AISI 404
7 Напорный канал Нержавеющая сталь 1.4301 AISI 304
8 Щелевое уплотнение PTFE
9 Камера рабочего колеса Нержавеющая сталь 1.4301 AISI 304
10 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
11 Вал Нержавеющая сталь AISI 420
12 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
13 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
14 Уплотнение кожуха EPDM/FKM
15 Основание Чугун EN-JL 1030 ASTM 25B

  Насосы серии CVN IE3 10, 15, 20

Насосы серии CVN IE3 10, 15, 20:
Конструкция

Деталь

Материал

EN/DIN

AISI/ASTM

1 Электродвигатель
2 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
3 Муфта вала
4 Щит защитный Нержавеющая сталь 1.4301 AISI 304
5 Торцевое уплотнение вала
6 Крышка головной части Нержавеющая сталь 1.4301 AISI 404
7 Напорный канал Нержавеющая сталь 1.4301 AISI 304
8 Щелевое уплотнение PTFE
9 Камера рабочего колеса Нержавеющая сталь 1.4301 AISI 304
10 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
11 Вал Нержавеющая сталь AISI 420
12 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
13 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
14 Уплотнение кожуха EPDM/FKM
15 Основание Чугун EN-JL 1030 ASTM 25B

  Насосы серии CVN IE3 32, 45, 64, 90

Насосы серии CVN IE3 32, 45, 64, 90:
Конструкция

Деталь

Материал

EN/DIN

AISI/ASTM

1 Электродвигатель
2 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
3 Муфта вала
4 Щит защитный Нержавеющая сталь 1.4301 AISI 304
5 Торцевое уплотнение вала
6 Крышка головной части Нержавеющая сталь 1.4301 AISI 404
7 Напорный канал Нержавеющая сталь 1.4301 AISI 304
8 Щелевое уплотнение PTFE
9 Камера рабочего колеса Нержавеющая сталь 1.4301 AISI 304
10 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
11 Вал Нержавеющая сталь AISI 420
12 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
13 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
14 Уплотнение кожуха EPDM/FKM
15 Основание Чугун EN-JL 1030 ASTM 25B

  Насосы серии CVN IE3 120, 150, 200, 320

Насосы серии CVN IE3 120, 150, 200, 320:
Конструкция

Деталь

Материал

EN/DIN

AISI/ASTM

1 Электродвигатель
2 Головная часть насоса Чугун EN-JL 1030 ASTM 25B
3 Муфта вала
4 Щит защитный Нержавеющая сталь 1.4301 AISI 304
5 Торцевое уплотнение вала
6 Крышка головной части Нержавеющая сталь 1.4301 AISI 404
7 Напорный канал Нержавеющая сталь 1.4301 AISI 304
8 Щелевое уплотнение PTFE
9 Камера рабочего колеса Нержавеющая сталь 1.4301 AISI 304
10 Всасывающий канал Нержавеющая сталь 1.4301 AISI 304
11 Вал Нержавеющая сталь AISI 420
12 Рабочее колесо Нержавеющая сталь 1.4301 AISI 304
13 Цилиндрический кожух Нержавеющая сталь 1.4301 AISI 304
14 Уплотнение кожуха EPDM/FKM
15 Основание Чугун EN-JL 1030 ASTM 25B

Поиск по параметрам:
Вертикальный многоступенчатый центробежный насос in-line тип CVFN 1-2-0
Описание Вертикальный многоступенчатый центробежный насос in-line
Расход 1 м³/ч
Напор 11 м (макс. 12 м)
Мощность 0,37 кВт
Подробнее
Цена по запросу
Вертикальный многоступенчатый центробежный насос in-line тип CVFN 1-3-0
Описание Вертикальный многоступенчатый центробежный насос in-line
Расход 1 м³/ч
Напор 16,5 м (макс. 18 м)
Мощность 0,37 кВт
Подробнее
Цена по запросу
Вертикальный многоступенчатый центробежный насос in-line тип CVFN 1-4-0
Описание Вертикальный многоступенчатый центробежный насос in-line
Расход 1 м³/ч
Напор 22 м (макс. 24 м)
Мощность 0,37 кВт
Подробнее
Цена по запросу
Вертикальный многоступенчатый центробежный насос in-line тип CVFN 1-5-0
Описание Вертикальный многоступенчатый центробежный насос in-line
Расход 1 м³/ч
Напор 27,5 м (макс. 30 м)
Мощность 0,37 кВт
Подробнее
Цена по запросу
Вертикальный многоступенчатый центробежный насос in-line тип CVFN 1-6-0
Описание Вертикальный многоступенчатый центробежный насос in-line
Расход 1 м³/ч
Напор 33 м (макс. 36 м)
Мощность 0,37 кВт
Подробнее
Цена по запросу
Вертикальный многоступенчатый центробежный насос in-line тип CVFN 1-7-0
Описание Вертикальный многоступенчатый центробежный насос in-line
Расход 1 м³/ч
Напор 38,5 м (макс. 42 м)
Мощность 0,37 кВт
Подробнее
Цена по запросу
Вертикальный многоступенчатый центробежный насос in-line тип CVFN 1-8-0
Описание Вертикальный многоступенчатый центробежный насос in-line
Расход 1 м³/ч
Напор 44 м (макс. 48 м)
Мощность 0,55 кВт
Подробнее
Цена по запросу
Вертикальный многоступенчатый центробежный насос in-line тип CVFN 1-9-0
Описание Вертикальный многоступенчатый центробежный насос in-line
Расход 1 м³/ч
Напор 49,5 м (макс. 54 м)
Мощность 0,55 кВт
Подробнее
Цена по запросу
Вертикальный многоступенчатый центробежный насос in-line тип CVFN 1-10-0
Описание Вертикальный многоступенчатый центробежный насос in-line
Расход 1 м³/ч
Напор 56 м (макс. 60 м)
Мощность 0,55 кВт
Подробнее
Цена по запросу
Вертикальный многоступенчатый центробежный насос in-line тип CVFN 1-11-0
Описание Вертикальный многоступенчатый центробежный насос in-line
Расход 1 м³/ч
Напор 61 м (макс. 66 м)
Мощность 0,55 кВт
Подробнее
Цена по запросу
Назад123...25Вперед
Рекомендуем посмотреть
