Вертикальный многоступенчатый насос тип CVFN 5-7-0

Вертикальный многоступенчатый центробежный насос in-line тип CVFN 5-7-0

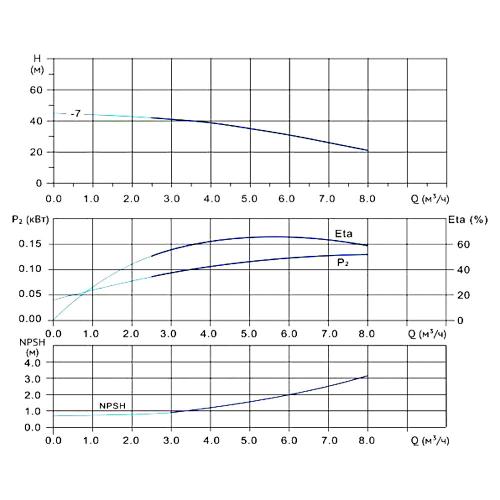

Вертикальный многоступенчатый центробежный насос in-line тип CVFN 5-7-0 Гидравлические характеристики
Гидравлические характеристики
Вертикальный многоступенчатый центробежный насос in-line тип CVFN 5-7-0
Характеристика:

Диаметр DN, мм

32

Давление PN, бар

25

Номинальный расход, м3

5

Номинальный напор, м

35

Максимальный напор, м

45,5

Среда

вода и другие жидкости, нейтральные к материалам насоса

Температура, °С

от -10 до +120

Максимальная температура окружающей среды, °С

+40

Количество рабочих колёс общее

7

В том числе количество рабочих колёс уменьшенного диаметра

0

Код торцевого уплотнения

HQCV

Электропитание

3х380В 50Гц

Номинальная мощность, кВт

1,1

Степень защиты

IP55

Тип присоединения

фланцевый (стандарт DIN)

Материалы:

Наименование

Материалы

1

Головная часть насоса

чугун

2

Рабочее колесо

нержавеюшая сталь

3

Блок рабочих колёс

нержавеюшая сталь

4

Основание

нержавеюшая сталь
Гидравлические характеристики:

Расход, Q, м³/ч

2

3

4

4,5

5

5,5

6

6,5

7

7,5

Напор, Н, м

43

41

39

37

35

33

31

28

26

24

Размеры:

Тип

DN

B1

B2

B1+B2

D1

D2

Масса

мм

кг

CVFN 5-7-0

32

421

241

662

154

111

28
