Вертикальный многоступенчатый насос тип CVN 5-14-0

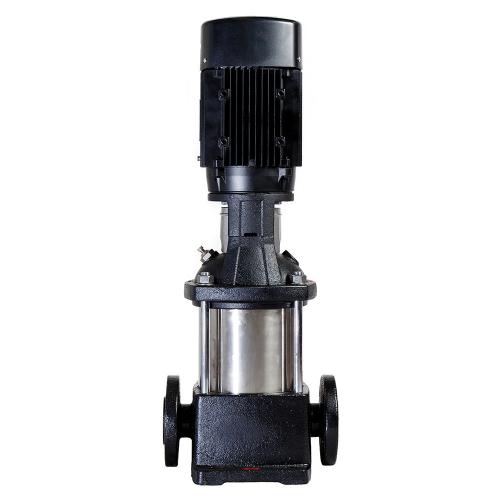

Вертикальный многоступенчатый центробежный насос in-line тип CVN 5-14-0
Вертикальный многоступенчатый центробежный насос in-line тип CVN 5-14-0
Вертикальный многоступенчатый центробежный насос in-line тип CVN 5-14-0
Вертикальный многоступенчатый центробежный насос in-line тип CVN 5-14-0
Вертикальный многоступенчатый центробежный насос in-line тип CVN 5-14-0 Гидравлические характеристики
Гидравлические характеристики
Вертикальный многоступенчатый центробежный насос in-line тип CVN 5-14-0
Характеристика:

Диаметр DN, мм

32

Давление PN, бар

25

Номинальный расход, м3

5

Номинальный напор, м

74

Максимальный напор, м

93

Среда

вода и другие жидкости, нейтральные к материалам насоса

Температура, °С

от -10 до +120

Максимальная температура окружающей среды, °С

+40

Количество рабочих колёс общее

14

В том числе количество рабочих колёс уменьшенного диаметра

0

Код торцевого уплотнения

HQCV

Электропитание

3х380В 50Гц

Номинальная мощность, кВт

2,2

Степень защиты

IP55

Тип присоединения

фланцевый (стандарт DIN)

Материалы:

Наименование

Материалы

1

Головная часть насоса

чугун

2

Рабочее колесо

нержавеюшая сталь

3

Блок рабочих колёс

нержавеюшая сталь

4

Основание

чугун
Гидравлические характеристики:

Расход, Q, м³/ч

2

3

4

4,5

5

5,5

6

6,5

7

7,5

Напор, Н, м

89

85

81

77

74

69

65

59

54

48

Размеры:

Тип

DN

B1

B2

B1+B2

D1

D2

Масса

мм

кг

CVN 5-14-0

32

618

275

893

177

116

43
