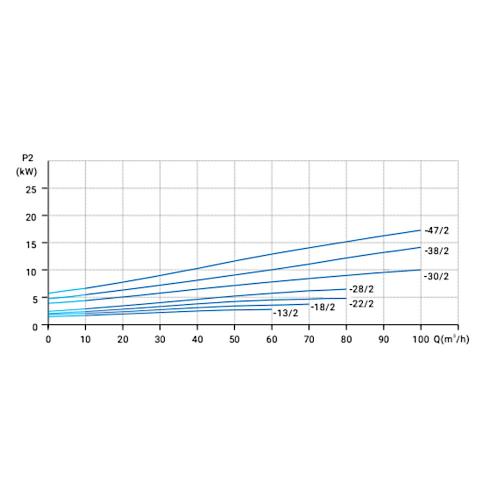

Одноступенчатые центробежные насосы серия TGN 80 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды Гидравлические характеристики
Гидравлические характеристики
Одноступенчатые центробежные насосы серия TGN 80 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды Гидравлические характеристики
Гидравлические характеристики
Одноступенчатые центробежные насосы серия TGN 80 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды Гидравлические характеристики
Гидравлические характеристики

Насосы серии TGN 80 – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении. Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

Область применения

Одноступенчатые центробежные насосы серии TGN 80 с патрубками («in-line») предназначены для перекачивания воды в системах:

  • отопления;
  • горячего водоснабжения (ГВС);
  • вентиляции;
  • кондиционирования.

Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.

Условия эксплуатации

Насосы серии TGN 80 предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.

Вязкость

Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.

Характеристика:

Тип

TGN 80-13/2T

TGN 80-18/2T

TGN 80-22/2T

TGN 80-28/2T

TGN 80-30/2T

TGN 80-38/2T

TGN 80-47/2T

Диаметр DN, мм

80

Давление PN, бар

12

Номинальный расход, м3

50

80

Номинальный напор, м

13

18

22

28

30

38

47

Максимальный напор, м

16

21

24

31

35

43

51

Среда

Вода

Температура, °С

от -20 до +120

Плотность, кг/м3 (при +20 °С)

998,2

Температура окружающей среды, °С

0 … +40

Электропитание

3х380В 50Гц

Номинальная мощность, кВт

3,0

4,0

5,5

7,5

11

15

18,5

Степень защиты

IP55

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1)

Материалы:

Наименование

Материалы

1

Корпус насоса

Чугун HT 200

2

Рабочее колесо

Чугун HT 200

3

Торцевое уплотнение

4

Фонарь

Чугун

5

Защитный кожух

Нержавеющая сталь AISI 304

6

Вал

Сталь 45

7

Пробка для выпуска воздуха

Нержавеющая сталь AISI 304

8

Уплотнение

EPDM

9

Пробка

Нержавеющая сталь AISI 304

Размеры:

Тип

Размеры

Масса нетто

Масса брутто

D

B1

B2

B3

B4

B5

H1

H2

H3

L1

L2

d1

d2

d3

d4

n-ød5

мм

кг

TGN 80-13/2T

172

166

144

140

117

160

97

223

618

450

225

ø80

ø130

ø160

ø200

8-ø18

59

67

TGN 80-18/2T

220

210

170

140

117

160

97

223

664

450

225

ø80

ø130

ø160

ø200

8-ø18

70

78

TGN 80-22/2T

260

255

188

140

117

160

97

245

770

450

225

ø80

ø130

ø160

ø200

8-ø18

88

98

TGN 80-28/2T

260

255

188

140

117

160

97

245

770

450

225

ø80

ø130

ø160

ø200

8-ø18

92

102

TGN 80-30/2T

350

313

255

184

163

144

115

284

897

500

284

ø80

ø130

ø160

ø200

8-ø18

172

184

TGN 80-38/2T

350

313

255

184

163

144

115

284

897

500

284

ø80

ø130

ø160

ø200

8-ø18

184

196

TGN 80-47/2T

350

313

255

184

163

144

115

284

941

500

284

ø80

ø130

ø160

ø200

8-ø18

20

215
