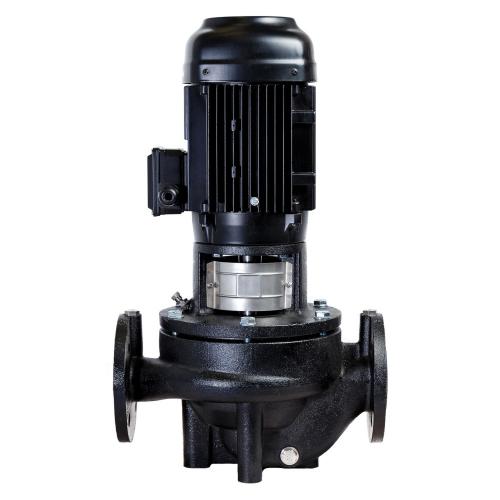

Насосы серии TGN 40 – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну линию («in-line»).

Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.

Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

Область применения

Одноступенчатые центробежные насосы серии TGN 40 с патрубками («in-line») предназначены для перекачивания воды в системах:

  • отопления;
  • горячего водоснабжения (ГВС);
  • вентиляции;
  • кондиционирования.

Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.

Условия эксплуатации

Насосы серии TGN 40 предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.

Вязкость

Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.

Характеристика:

Тип

TGN 40-16/2

TGN 40-16/2T

TGN 40-18/2

TGN 40-18/2T

TGN 40-20/2

TGN 40-20/2T

TGN 40-25/2T

TGN 40-30/2T

TGN 40-36/2T

TGN 40-48/2T

Диаметр DN, мм

40

Давление PN, бар

12

Номинальный расход, м3

12,5

20

12,5

20

25

Номинальный напор, м

16

20

19

20

25

30

36

48

Максимальный напор, м

18

20

21

30

38

39

50

Среда

Вода

Температура, °С

от -20 до +120

Плотность, кг/м3 (при +20 °С)

998,2

Температура окружающей среды, °С

0 … +40

Электропитание

1х220В 50Гц

3х380В 50Гц

1х220В 50Гц

3х380В 50Гц

1х220В 50Гц

3х380В 50Гц

3х380В 50Гц

Номинальная мощность, кВт

1,1

2,2

1,5

3,0

4,0

5,5

7,5

Степень защиты

IP55

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1)

Материалы:

Наименование

Материалы

1

Корпус насоса

Чугун HT 200

2

Рабочее колесо

Чугун HT 200

3

Торцевое уплотнение

BQQE

4

Фонарь

Чугун

5

Защитный кожух

Нержавеющая сталь AISI 304

6

Вал

Сталь 45

7

Пробка для выпуска воздуха

Нержавеющая сталь AISI 304

8

Уплотнение

EPDM

9

Пробка

Нержавеющая сталь AISI 304

Размеры:

Тип

Размеры

Масса нетто

Масса брутто

D

B1

B2

B3

B4

B5

H1

H2

H3

L1

L2

d1

d2

d3

d4

n-ød5

мм

кг

TGN 40-16/2

158

148

135

95

95

120

68

164

474

320

160

ø40

ø80

ø110

ø150

4-ø18

30

35

TGN 40-16/2T

TGN 40-18/2

158

148

135

95

95

120

68

164

474

320

160

ø40

ø80

ø110

ø150

4-ø18

31

36

TGN 40-18/2T

TGN 40-20/2

172

166

144

113

95

144

100

189

567

340

170

ø40

ø80

ø110

ø150

4-ø18

40

46

TGN 40-20/2T

TGN 40-25/2T

172

166

144

125

115

144

100

189

587

340

170

ø40

ø80

ø110

ø150

4-ø18

44

51

TGN 40-30/2T

220

210

170

125

115

144

100

189

633

340

170

ø40

ø80

ø110

ø150

4-ø18

52

60

TGN 40-36/2T

260

255

188

137

125

144

110

204

742

440

220

ø40

ø80

ø110

ø150

4-ø18

78

88

TGN 40-48/2T

260

255

188

137

125

144

110

204

742

440

220

ø40

ø80

ø110

ø150

4-ø18

84

94
