Одноступенчатые центробежные насосы серия TDN 250

Одноступенчатые центробежные насосы серия TDN 250 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды
Одноступенчатые центробежные насосы серия TDN 250 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды
Одноступенчатые центробежные насосы серия TDN 250 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды
Одноступенчатые центробежные насосы серия TDN 250 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды Гидравлические характеристики
Гидравлические характеристики
Одноступенчатые центробежные насосы серия TDN 250 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды Гидравлические характеристики
Гидравлические характеристики
Одноступенчатые центробежные насосы серия TDN 250 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды Гидравлические характеристики
Гидравлические характеристики

Насосы серии TDN 250 – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

Область применения

Одноступенчатые центробежные насосы серии TDN 250 с патрубками («in-line») предназначены для перекачивания воды в системах:

  • отопления;
  • горячего водоснабжения (ГВС);
  • вентиляции;
  • кондиционирования.

Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.

Условия эксплуатации

Насосы серии TDN 250 предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.

Вязкость

Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.

Характеристика:

Тип

TDN 250-12,5/4T

TDN 250-14/4T

TDN 250-16/4T

TDN 250-17/4T

TDN 250-19/4T

TDN 250-20/4T

TDN 250-22/4T

TDN 250-26/4T

TDN 250-29/4T

TDN 250-32/4T

TDN 250-36/4T

TDN 250-40/4T

TDN 250-47/4T

TDN 250-50/4T

TDN 250-56/4T

Диаметр DN, мм

250

Давление PN, бар

12

Номинальный расход, м3

630

500

630

500

630

500

630

500

630

500

630

500

630

500

Номинальный напор, м

12,5

14

16

17

19

20

22

26

29

32

36

40

47

50

56

Максимальный напор, м

18,4

20

20,5

21,8

22,7

24,75

25,7

31,7

34,6

36,7

39,1

46

53,3

55,6

61,6

Среда

Вода

Температура, °С

от -15 до +110

Плотность, кг/м3 (при +20 °С)

998,2

Температура окружающей среды, °С

0 … +40

Электропитание

3х380В 50Гц

Номинальная мощность, кВт

30

37

30

45

37

55

45

75

55

90

75

110

90

132

110

Степень защиты

IP55

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1)

Материалы:

Наименование

Материалы

1

Корпус насоса

Чугун HT200

2

Крыльчатка

Чугун HT200/ Нержавеющая сталь ZG07Cr19Ni9

3

Фонарь

Чугун HT200

4

Уплотнение вала

BQQE

5

Защита

Нержавеющая сталь 06Cr19Ni10

6

Муфта

Чугун ZG270-500

7

Вал насоса

Нержавеющая сталь 20Cr13

8

Пробка для выпуска воздуха

Нержавеющая сталь 06Cr19Ni10

9

Уплотнительное кольцо

Нитрил NBR

10

Пробка

Нержавеющая сталь 06Cr19Ni10

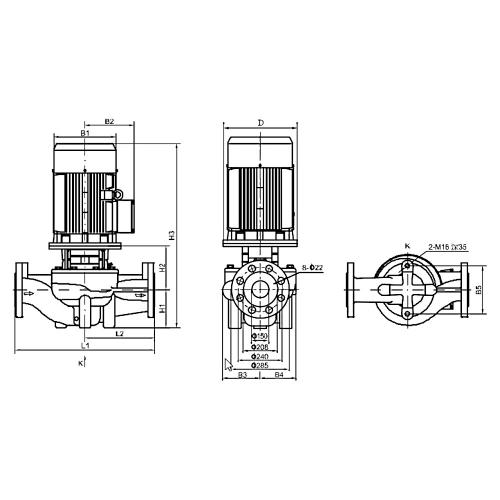

Размеры:

Тип

Размеры

Масса

D

B1

B2

B3

B4

B5

H1

H2

H3

L1

L2

мм

кг

TDN 250-12.5/4T

400

397

314

316

243

390

300

465

1417

1100

550

588

TDN 250-14/4T

450

445

334

316

243

390

300

495

1469

1100

550

614

TDN 250-16/4T

400

397

314

316

243

390

300

465

1417

1100

550

596

TDN 250-17/4T

450

445

334

316

243

390

300

495

1492

1100

550

649

TDN 250-19/4T

450

445

334

316

243

390

300

495

1469

1100

550

611

TDN 250-20/4T

550

484

367

316

243

390

300

495

1568

1100

550

722

TDN 250-22/4T

450

445

334

316

243

390

300

495

1492

1100

550

682

TDN 250-26/4T

550

547

407

329

264

440

300

507

1667

1100

550

999

TDN 250-29/4T

550

484

367

329

264

440

300

607

1580

1100

550

773

TDN 250-32/4T

550

547

407

329

264

440

300

507

1687

1100

550

1033

TDN 250-36/4T

550

547

407

329

264

440

300

507

1667

1100

550

978

TDN 250-40/4T

660

645

535

347

292

440

305

525

1803

1200

600

1389

TDN 250-47/4T

550

547

407

347

292

440

305

485

1607

1200

600

1085

TDN 250-50/4T

660

645

535

347

292

440

305

525

1990

1200

600

1473

TDN 250-56/4T

660

645

535

347

292

440

305

525

1883

1200

600

1389
