Одноступенчатые центробежные насосы серия TDN 300

Одноступенчатые центробежные насосы серия TDN 300 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды
Одноступенчатые центробежные насосы серия TDN 300 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды
Одноступенчатые центробежные насосы серия TDN 300 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды
Одноступенчатые центробежные насосы серия TDN 300 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды Гидравлические характеристики

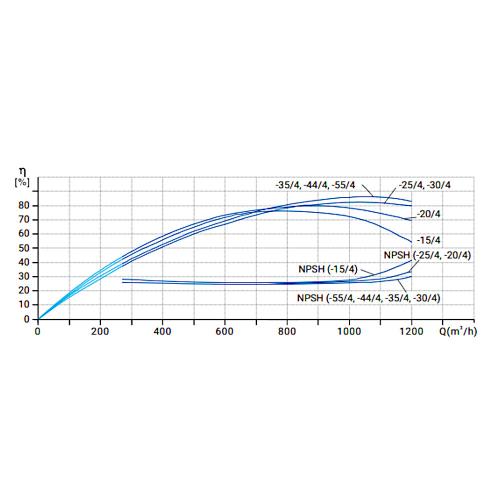

Гидравлические характеристики
Одноступенчатые центробежные насосы серия TDN 300 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды Гидравлические характеристики
Гидравлические характеристики
Одноступенчатые центробежные насосы серия TDN 300 с патрубками одинакового диаметра, расположенными в одну линию для чистой воды Гидравлические характеристики
Гидравлические характеристики

Насосы серии TDN 300 – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

Область применения

Одноступенчатые центробежные насосы серии TDN 300 с патрубками («in-line») предназначены для перекачивания воды в системах:

  • отопления;
  • горячего водоснабжения (ГВС);
  • вентиляции;
  • кондиционирования.

Насосы данной серии применяются для перекачивания воды в жилых районах, учреждениях и на промышленных предприятиях.

Условия эксплуатации

Насосы серии TDN 300 предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.

Вязкость

Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности.

Характеристика:

Тип

TDN 300-15/4T

TDN 300-20/4T

TDN 300-25/4T

TDN 300-30/4T

TDN 300-35/4T

TDN 300-44/4T

TDN 300-55/4T

Диаметр DN, мм

300

Давление PN, бар

12

Номинальный расход, м3

900

Номинальный напор, м

15

20

25

30

35

44

55

Максимальный напор, м

22,7

26,4

30,8

34,5

38,6

49,5

58,2

Среда

Вода

Температура, °С

от -15 до +110

Плотность, кг/м3 (при +20 °С)

998,2

Температура окружающей среды, °С

0 … +40

Электропитание

3х380В 50Гц

Номинальная мощность, кВт

55

75

90

110

132

160

200

Степень защиты

IP55

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1)

Материалы:

Наименование

Материалы

1

Корпус насоса

Чугун HT200

2

Крыльчатка

Чугун HT200/ Нержавеющая сталь ZG07Cr19Ni9

3

Фонарь

Чугун HT200

4

Уплотнение вала

BQQE

5

Защита

Нержавеющая сталь 06Cr19Ni10

6

Муфта

Чугун ZG270-500

7

Вал насоса

Нержавеющая сталь 20Cr13

8

Пробка для выпуска воздуха

Нержавеющая сталь 06Cr19Ni10

9

Уплотнительное кольцо

Нитрил NBR

10

Пробка

Нержавеющая сталь 06Cr19Ni10

11

Крышка насоса

Ковкий чугун QT500-7

Размеры:

Тип

Размеры

Масса

D

B1

B2

B3

B4

B5

H1

H2

H3

L1

L2

мм

кг

TDN 300-15/4T

550

484

367

345

250

440

285

647

1705

1200

600

907

TDN 300-20/4T

550

547

407

345

250

440

285

647

1795

1200

600

1075

TDN 300-25/4T

550

547

407

380

280

480

290

659

1829

1200

600

1230

TDN 300-30/4T

660

645

535

380

280

480

290

699

2042

1200

600

1570

TDN 300-35/4T

660

645

535

380

280

480

290

699

2149

1200

600

1650

TDN 300-44/4T

660

645

535

380

295

480

290

702

2150

1200

600

1679

TDN 300-55/4T

660

645

535

380

295

480

290

702

2150

1200

600

1731
