Диаметр DN	2”; 50 мм
Давление PN, бар	40
Максимальное рабочее давление, бар	32
Максимальная температура, °С	250
Перепад давления, бар	4,5; 10; 21; 32
Среда	Водяной пар
Монтажное положение	горизонтальное или вертикальное
Тип присоединения	резьбовое (внутренняя резьба ISO 7 Rp или NPT); фланцевое PN16 EN 1092–2; (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1); фланцевое Класс 150 или 300 ASME B16.5 под приварку внахлест (SW) ASME 16.11
Опции	SLR – Клапан для выпуска паровых пробок; HVV – Клапан для сброса воздуха ручной; BDV – Клапан дренажный ручной; AFZ – Клапан защиты от промерзания; FLL - Устройство для принудительного открытия; VB21M – Прерыватель вакуума автоматический

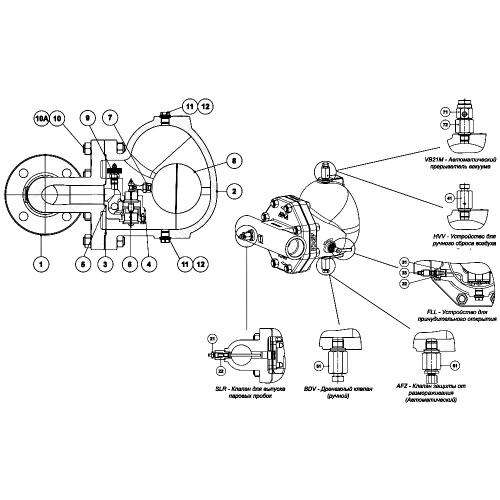

№	Наименование	Материалы
1	Корпус	A216 WCB / 1.0619
2	Крышка	A216 WCB / 1.0619
3	Уплотнение	Нержавеющая сталь / Графит
4	Седло	A351 CF8 / 1.4308; A276-98B / 1.4057
5	Уплотнение	Графит
6	Клапан	AISI 316 / 1.4401; AISI 420 / 1.4021
7	Рычаг	A351 CF8M / 1.4408
8	Поплавок	AISI 304 / 1.4301
9	Автоматический воздухоотводчик	Нержавеющая сталь (биметалл)
10	Болты	Оцинкованная сталь
10A	Гайки	Оцинкованная сталь
11	Заглушка	AISI 316L / 1.4404
12	Уплотнение	Медь; AISI 304 / 1.4301
21	Клапан для выпуска паровых пробок	AISI 420 / 1.4021 AISI 316L / 1.4404
22	Прокладка	Графит
31	Устройство для принудительного открытия	AISI 303 / 1.4305 ; AISI 304 / 1.4301; AISI 316L / 1.4404
32	Прокладка	Графит
33	Рычаг	Пластик
41	Клапан для ручного сброса воздуха	AISI 303 / 1.4305; AISI 316L / 1.4404
51	Клапан дренажный ручной	AISI 303 / 1.4305; AISI 316L / 1.4404
61	Клапан защиты от промерзания	AISI 303 / 1.4305; AISI 316L / 1.4404
71	Автоматический прерыватель вакуума	AISI 303 / 1.4305
72	Адаптер	AISI 303 / 1.4305

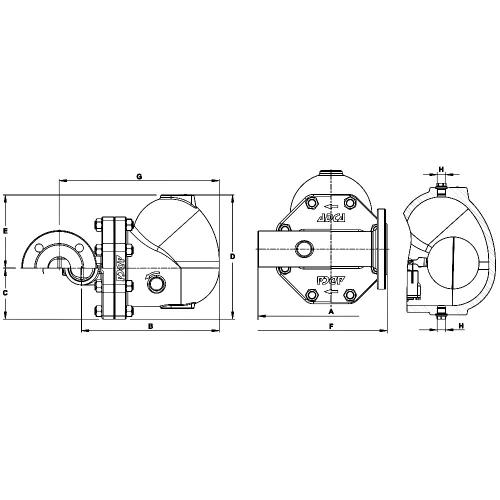

DN	Резьбовое присоединение / присоединение под приварку								Фланцевое присоединение
	Резьбовое присоединение / присоединение под приварку								PN40			Класс 150			Класс 300
	G	A	B	C	D	E	H	Масса	F	G	Масса	F	G	Масса	F	G	Масса
мм	"	мм						кг	мм		кг	мм		кг	мм		кг
50	2"	300	303	113	273	161	3/8"	35,5	230	352	40,8	230	352	39,9	230	352	40,4

Температура °С	Резьбовое присоединение/ присоединение подприварку	Фланцевое присоединение
		PN16	Класс 300	Класс 150
	Допустимое давление, бар
100	40			17,7
200	40			14
250	39			12,1
300	35,2			10,2

Тип	Перепад давления	DN	G	Перепад давления, бар
	Перепад давления	DN	G	0,5	1	1,5	2	4,5	7	10	12	14	16	21	25	32
	бар	мм	"	Расход конденсата при температуре насыщения, кг/ч
FLT39-	4,5	50	2"	7550	11000	14000	15500	22500	̶	̶	̶	̶	̶	̶	̶	̶
	10			3900	5000	6100	7100	10000	13750	16000	̶	̶	̶	̶	̶	̶
	21			1900	2700	3100	3600	5000	6900	8100	9000	9800	10050	11150	̶	̶
	32			1900	2700	3100	3600	5000	6900	8100	9000	9800	10050	11150	12000	12550

Описание	Конденсатоотводчик поплавковый
Диаметр	25 мм
Давление	40 бар
Температура	до 250°С

Описание	Конденсатоотводчик с опрокинутым поплавком
Диаметр	15 - 50 мм - фланцевый 1/2” - 1” - резьбовой 15 - 25 мм - под приварку
Давление	40 бар
Температура	400°С

Конденсатоотводчик тип FLT39
