Конденсатоотводчик тип FLT29

№

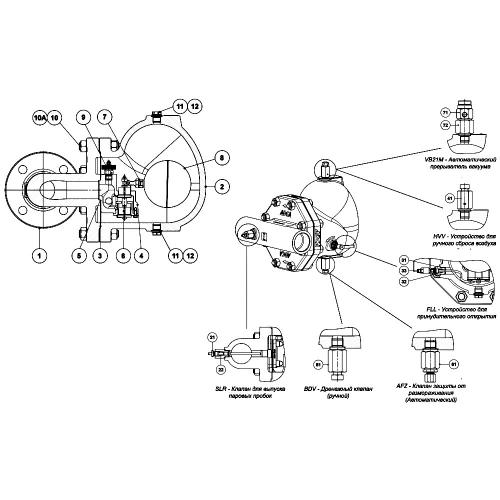

Наименование

Материалы

1

Корпус

фланцевое присоединение

GJS-400-15 / 0.7040

резьбовое присоединение

A216 WCB / 1.0619

2

Крышка

GJS-400-15 / 0.7040

3

Уплотнение

Нержавеющая сталь / Графит

4

Седло

A351 CF8 / 1.4308; A276-98B / 1.4057

5

Уплотнение

Графит

6

Клапан

AISI 316 / 1.4401;

AISI 420 / 1.4021

7

Рычаг

A351 CF8M / 1.4408

8

Поплавок

AISI 304 / 1.4301

9

Автоматический воздухоотводчик

Нержавеющая сталь (биметалл)

10

Болты

Оцинкованная сталь

10A

Гайки

Оцинкованная сталь

11

Заглушка

AISI 316L / 1.4404

12

Уплотнение

Медь;

AISI 304 / 1.4301

21

Клапан для выпуска паровых пробок

AISI 420 / 1.4021 AISI 316L / 1.4404

22

Прокладка

Графит

31

Устройство для принудительного открытия

AISI 303 / 1.4305 ;

AISI 304 / 1.4301; AISI 316L / 1.4404

32

Прокладка

Графит

33

Рычаг

Пластик

41

Клапан для ручного сброса воздуха

AISI 303 / 1.4305; AISI 316L / 1.4404

51

Клапан дренажный ручной

AISI 303 / 1.4305; AISI 316L / 1.4404

61

Клапан защиты от промерзания

AISI 303 / 1.4305; AISI 316L / 1.4404

71

Автоматический прерыватель вакуума

AISI 303 / 1.4305

72

Адаптер

AISI 303 / 1.4305

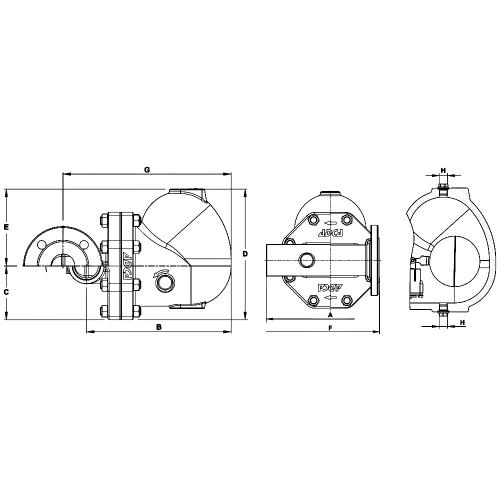

DN

Резьбовое присоединение

Фланцевое присоединение PN16

Фланцевое присоединение Класс 150

G

A

B

C

D

E

H

Масса

F

Масса

F

Масса

мм

"

мм

кг

мм

кг

мм

кг

50

2"

300

303

113

273

161

3/8"

35,5

230

352

40,8

230

Температура °С

Резьбовое присоединение

Фланцевое присоединение PN16

Фланцевое присоединениеКласс 150

Допустимое давление, бар

100

16

16

150

15,5

14,8

200

14,7

13,9

250

13,9

12,1

Тип

Перепад давления

DN

G

Перепад давления, бар

0,5

1

1,5

2

4,5

7

10

12

14

бар

мм

"

Расход конденсата при температуре насыщения, кг/ч

FLT29

4,5

50

2"

7550

11000

14000

15500

22500

̶

̶

̶

̶

10

3900

5000

6100

7100

10000

13750

16000

̶

̶

14

1900

2700

3100

3600

5000

6900

8100

9000

9800
