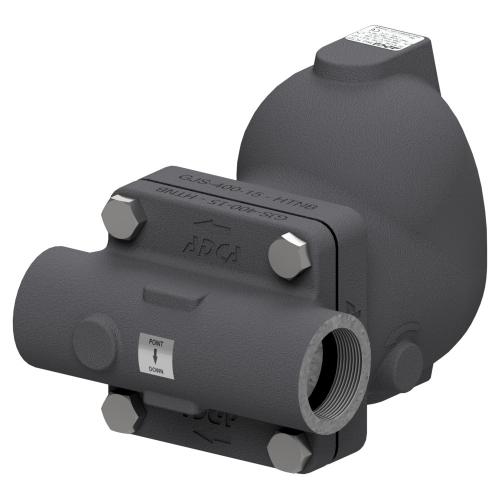

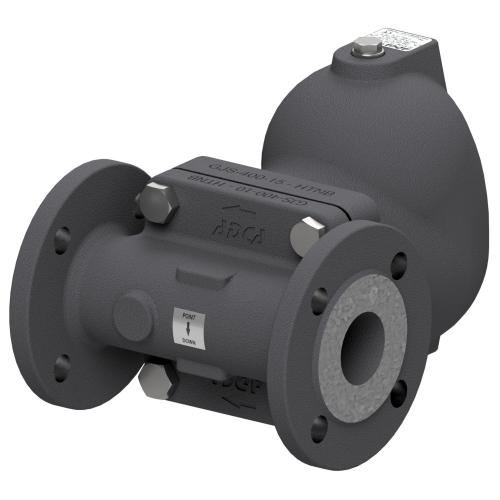

Диаметр DN |
1 1/2″ – 2”; 40 мм –50 мм |
|
Давление PN, бар |
16 |
|
Максимальное рабочее давление, бар |
14 |
|
Максимальная температура, °С |
250 |
|
Перепад давления, бар |
4,5; 10; 14 |
|
Среда |
Водяной пар |
|
Монтажное положение |
горизонтальное или вертикальное |
|
Тип присоединения |
резьбовое (внутренняя резьба ISO 7 Rp или NPT); фланцевое PN16 EN 1092–2; (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1); фланцевое Класс 150 ASME B16.42 |
|
Опции |
SLR – Клапан для выпуска паровых пробок; HVV – Клапан для сброса воздуха ручной; BDV – Клапан дренажный ручной; AFZ – Клапан защиты от промерзания; FLL - Устройство для принудительного открытия; VB21M – Прерыватель вакуума автоматический |
|
№ |

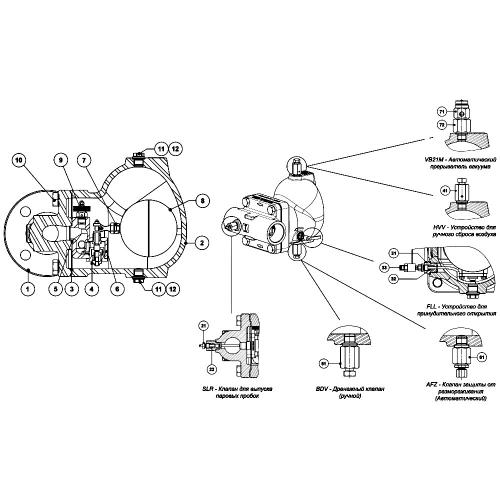

Наименование |
Материалы |
|
1 |
Корпус |
GJS-400-15 / 0.7040 |
|
2 |
Крышка |
GJS-400-15 / 0.7040 |
|
3 |
Уплотнение |
Нержавеющая сталь / Графит |
|
4 |
Седло |
A351 CF8 / 1.4308; A276-98B / 1.4057 |
|
5 |
Уплотнение |
Графит |
|
6 |
Клапан |
AISI 316 / 1.4401; AISI 420 / 1.4021 |
|
7 |
Рычаг |
A351 CF8M / 1.4408 |
|
8 |
Поплавок |
AISI 304 / 1.4301 |
|
9 |
Автоматический воздухоотводчик |
Нержавеющая сталь (биметалл) |
|
10 |
Болты |
Оцинкованная сталь |
|
11 |
Заглушка |
AISI 316L / 1.4404 |
|
12 |
Уплотнение |
Медь; AISI 304 / 1.4301 |
|
21 |
Клапан для выпуска паровых пробок |
AISI 420 / 1.4021 AISI 316L / 1.4404 |
|
22 |
Прокладка |
Графит |
|
31 |
Устройство для принудительного открытия |
AISI 303 / 1.4305 ; AISI 304 / 1.4301; AISI 316L / 1.4404 |
|
32 |
Прокладка |
Графит |
|
33 |
Рычаг |
Пластик |
|
41 |
Клапан для ручного сброса воздуха |
AISI 303 / 1.4305; AISI 316L / 1.4404 |
|
51 |
Клапан дренажный ручной |
AISI 303 / 1.4305; AISI 316L / 1.4404 |
|
61 |
Клапан защиты от промерзания |
AISI 303 / 1.4305; AISI 316L / 1.4404 |
|
71 |
Автоматический прерыватель вакуума |
AISI 303 / 1.4305 |
|
72 |
Адаптер |
AISI 303 / 1.4305 |
|

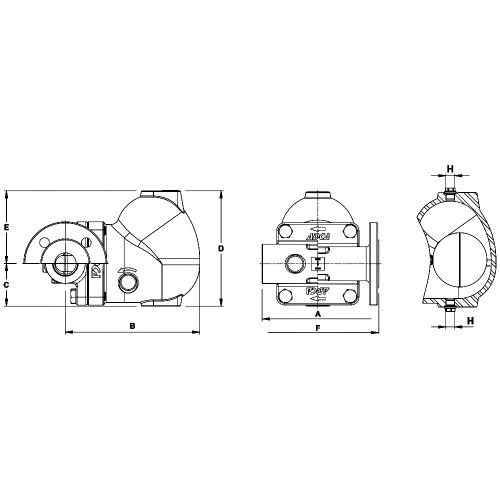

DN |
Резьбовое присоединение |
Фланцевое присоединение PN16 |
Фланцевое присоединение Класс 150 |
|||||||||
|
G |
A |
B |
C |
D |
E |
H |
Масса |
F |
Масса |
F |
Масса |
|
|
мм |
" |
мм |
кг |
мм |
кг |
мм |
кг |
|||||
|
40 |
1 1/2" |
210 |
250 |
80 |
215 |
136 |
3/8" |
19 |
230 |
21,9 |
230 |
20,4 |
|
50 |
2" |
210 |
250 |
80 |
215 |
136 |
3/8" |
18,4 |
230 |
23,8 |
230 |
21,7 |
|
Температура °С |
Резьбовое присоединение |
Фланцевое присоединение PN16 |
Фланцевое присоединениеКласс 150 |
|
Допустимое давление, бар |
|||
|
100 |
16 |
16 |
|
|
150 |
15,5 |
14,8 |
|
|
200 |
14,7 |
13,9 |
|
|
250 |
13,9 |
12,1 |
|
|
Тип |
Перепад давления |
DN |
G |
Перепад давления, бар |
||||||||
|
0,5 |
1 |
1,5 |
2 |
4,5 |
7 |
10 |
12 |
14 |
||||
|
бар |
мм |
" |
Расход конденсата при температуре насыщения, кг/ч |
|||||||||
|
FLT27 |
4,5 |
40 - 50 |
1 1/2" - 2" |
2400 |
3400 |
3900 |
4500 |
7300 |
̶ |
̶ |
̶ |
̶ |
|
10 |
1500 |
2000 |
2600 |
3000 |
4000 |
5400 |
6200 |
̶ |
̶ |
|||
|
14 |
950 |
1300 |
1600 |
1800 |
2600 |
3250 |
3900 |
4210 |
4950 |
|||
