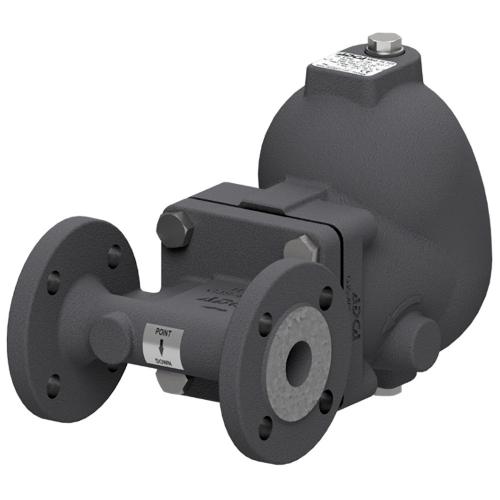

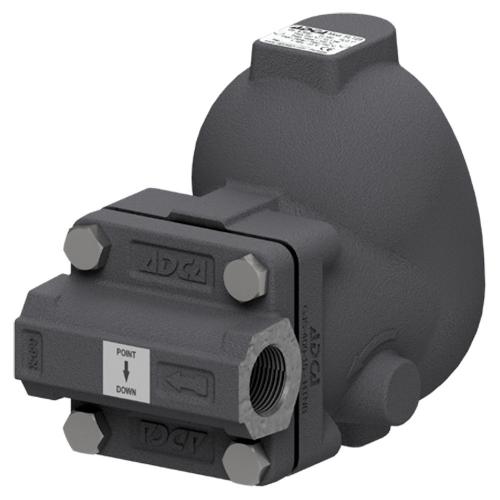

Конденсатоотводчик тип FLT25

№

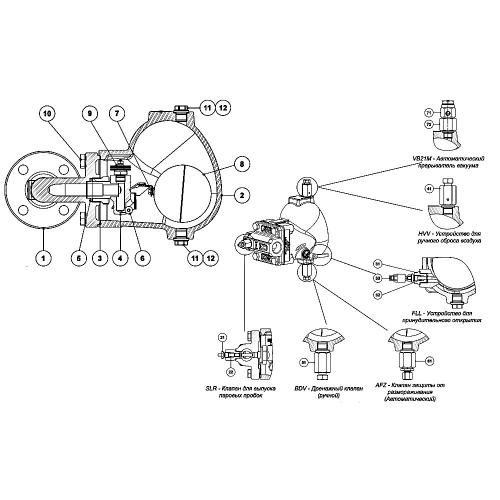

Наименование

Материалы

1

Корпус (линейное фланцевое исполнение)

GJS-400-15 / 0.7040

Корпус (линейное резьбовое исполнение)

P250GH / 1.0460

Корпус (угловое исполнение)

P250GH / 1.0460

2

Крышка

GJS-400-15 / 0.7040

3

Уплотнение

Нержавеющая сталь / Графит

4

Седло

AISI 303 / 1.4305

5

Уплотнение

Медь

6

Клапан

AISI 316 / 1.4401

7

Рычаг

AISI 304 / 1.4301

8

Поплавок

AISI 304 / 1.4301

9

Автоматический воздухоотводчик

Нержавеющая сталь (биметалл)

10

Болты

Оцинкованная сталь

11

Заглушка

AISI 316L / 1.4404

12

Уплотнение

Медь;

AISI 304 / 1.4301

21

Клапан для выпуска паровых пробок

AISI 420 / 1.4021 AISI 316L / 1.4404

22

Прокладка

Графит

31

Устройство для принудительного открытия

AISI 303 / 1.4305 ;

AISI 304 / 1.4301; AISI 316L / 1.4404

32

Прокладка

Графит

33

Рычаг

Пластик

41

Клапан для ручного сброса воздуха

AISI 303 / 1.4305; AISI 316L / 1.4404

51

Клапан дренажный ручной

AISI 303 / 1.4305; AISI 316L / 1.4404

61

Клапан защиты от промерзания

AISI 303 / 1.4305; AISI 316L / 1.4404

71

Автоматический прерыватель вакуума

AISI 303 / 1.4305

72

Адаптер

AISI 303 / 1.4305

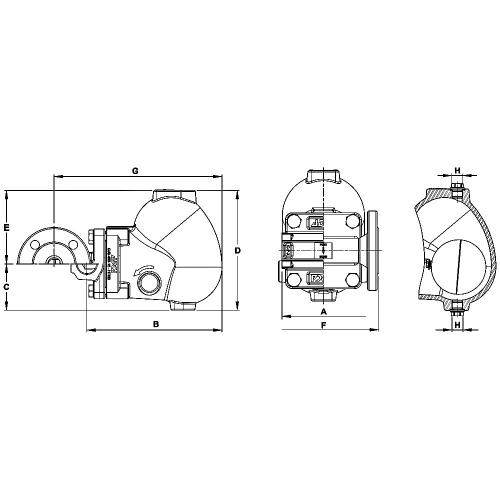

DN

Резьбовое присоединение

Фланцевое присоединение PN16

Фланцевое присоединение Класс 150

G

A

B

C

D

E

H

Масса

F

G

Масса

F

G

Масса

мм

"

мм

кг

мм

кг

мм

кг

25

1"

120

212

73

189

116

3/8"

8,9

160

264

12

160

264

11,9

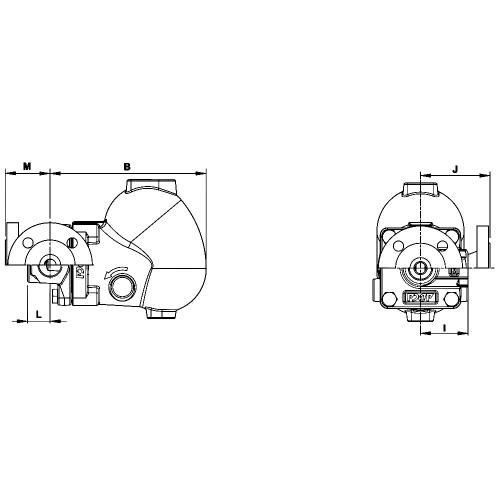

DN

Резьбовое присоединение

Фланцевое присоединение PN16

Фланцевое присоединение Класс 150

G

B

C

D

E

H

I

L

Масса

J

M

Масса

J

M

Масса

мм

"

мм

кг

мм

кг

мм

кг

25

1"

212

73

189

116

3/8"

65

31

8,4

95

61

11

100

66

10,5

Температура °С

Резьбовое присоединение

Фланцевое присоединение PN16

Фланцевое присоединениеКласс 150

Допустимое давление, бар

100

16

16

150

15,5

14,8

200

14,7

13,9

250

13,9

12,1

Тип

Перепад давления

DN

G

Перепад давления, бар

0,5

1

1,5

2

4,5

7

10

12

14

бар

мм

"

Расход конденсата при температуре насыщения, кг/ч

FLT25-

4,5

25

1"

900

1250

1490

1630

2490

–

–

–

–

10

445

610

705

850

1285

1670

1820

–

–

14

335

445

515

600

885

1150

1350

1500

1610
