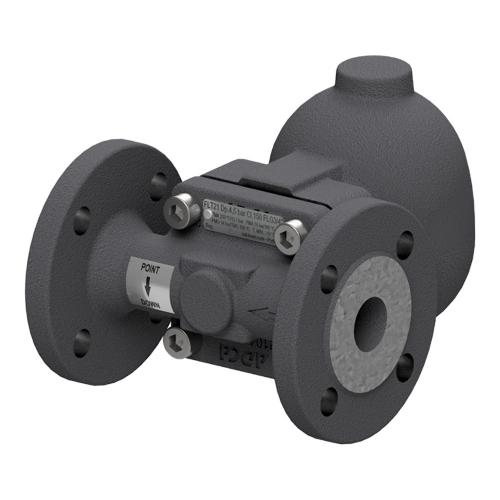

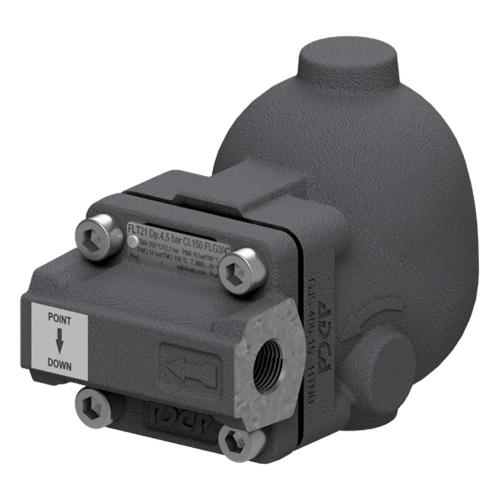

Конденсатоотводчик тип FLT21

№

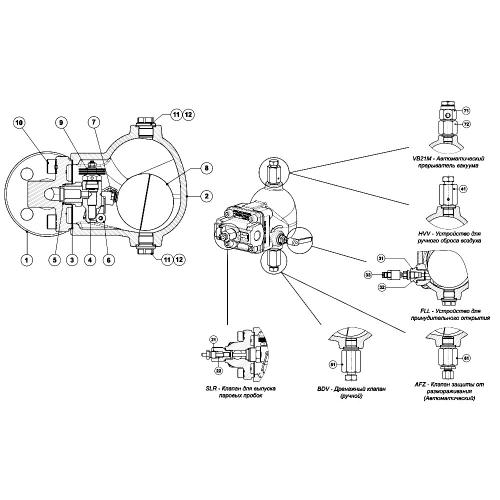

Наименование

Материалы

1

Корпус (линейное фланцевое исполнение)

GJS-400-15 / 0.7040

Корпус (линейное резьбовое исполнение)

P250GH / 1.0460

Корпус (угловое исполнение)

P250GH / 1.0460

2

Крышка

GJS-400-15 / 0.7040

3

Уплотнение

Нержавеющая сталь / Графит

4

Седло

AISI 303 / 1.4305

5

Уплотнение

Медь

6

Клапан

AISI 316 / 1.4401

7

Рычаг

AISI 304 / 1.4301

8

Поплавок

AISI 304 / 1.4301

9

Автоматический воздухоотводчик

Нержавеющая сталь (биметалл)

10

Болты

Оцинкованная сталь

11

Заглушка

AISI 316L / 1.4404

12

Уплотнение

Медь;

AISI 304 / 1.4301

21

Клапан для выпуска паровых пробок

AISI 420 / 1.4021 AISI 316L / 1.4404

22

Прокладка

Графит

31

Устройство для принудительного открытия

AISI 303 / 1.4305 ;

AISI 304 / 1.4301; AISI 316L / 1.4404

32

Прокладка

Графит

33

Рычаг

Пластик

41

Клапан для ручного сброса воздуха

AISI 303 / 1.4305; AISI 316L / 1.4404

51

Клапан дренажный ручной

AISI 303 / 1.4305; AISI 316L / 1.4404

61

Клапан защиты от промерзания

AISI 303 / 1.4305; AISI 316L / 1.4404

71

Автоматический прерыватель вакуума

AISI 303 / 1.4305

72

Адаптер

AISI 316L / 1.4404

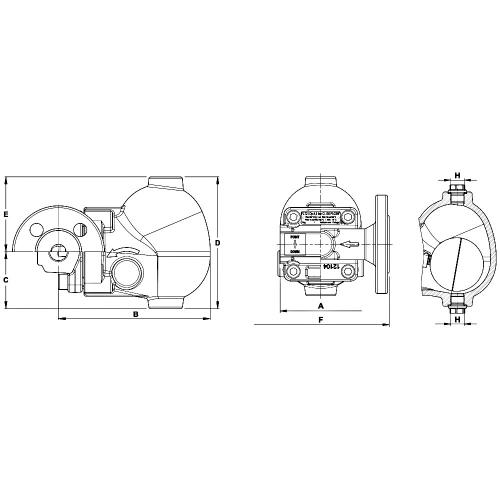

DN

Резьбовое присоединение

Фланцевое присоединение PN16

Фланцевое присоединение Класс 150

G

A

B

C

D

E

H

Масса

F

Масса

F

Масса

мм

"

мм

кг

мм

кг

мм

кг

15

1/2"

95

160

60

139

79

3/8"

4,9

150

6,2

150

5,8

20

3/4"

95

160

60

139

79

3/8"

4,8

150

6,7

150

6,1

25

1"

95

160

60

139

79

3/8"

4,7

160

7,4

160

7,2

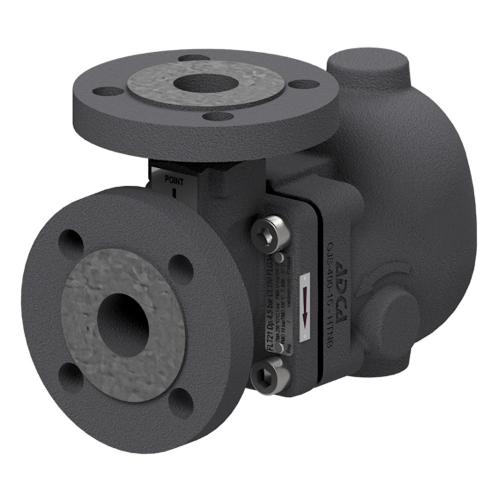

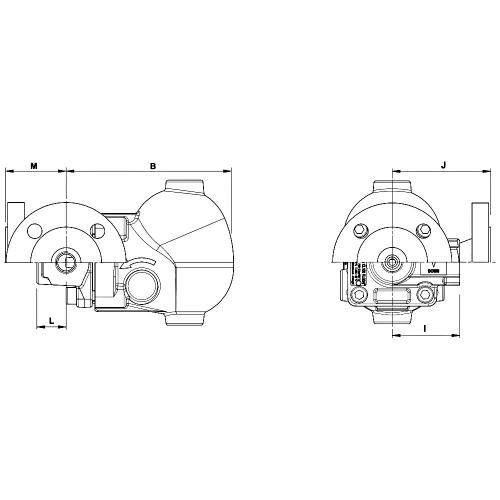

DN

Резьбовое присоединение

Фланцевое присоединение PN16

Фланцевое присоединение Класс 150

G

B

C

D

E

H

I

L

Масса

J

M

Масса

J

M

Масса

мм

"

мм

кг

мм

кг

мм

кг

15

1/2"

160

60

139

79

3/8"

65

28

4,9

95

58

6,5

100

63

6

20

3/4"

160

60

139

79

3/8"

65

28

4,9

95

58

7

100

63

6,4

25

1"

160

60

139

79

3/8"

65

28

4,9

95

58

7,5

100

63

6,9

Температура °С

Резьбовое присоединение

Фланцевое присоединение PN16

Фланцевое присоединениеКласс 150

Допустимое давление, бар

100

16

16

150

15,5

14,8

200

14,7

13,9

250

13,9

12,1

Тип

Перепад давления

DN

G

Перепад давления, бар

0,5

1

1,5

2

4,5

7

10

12

14

бар

мм

"

Расход конденсата при температуре насыщения, кг/ч

FLT21

4,5

15 - 25

1/2" - 1"

305

395

455

500

680

–

–

–

–

10

235

330

400

440

630

694

705

–

–

14

220

277

318

365

481

556

654

691

710
