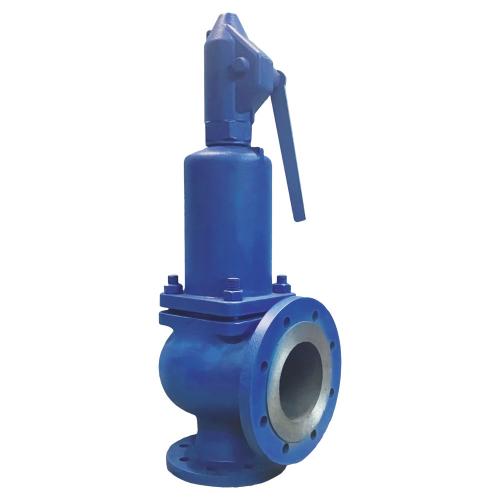

Клапан предохранительный тип ПКС 715, тип ПКС 716, тип ПКС 719

МОДЕЛЬ: ПКС 715 (стандартное исполнение)
МОДЕЛЬ: ПКС 716 (исполнение с ограничением хода тарелки)
МОДЕЛЬ: ПКС 719 (исполнение с мембраной и мягким уплотнением)

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ СБРОСНОЙ СЕРИЯ Н-А ТИП ПКC

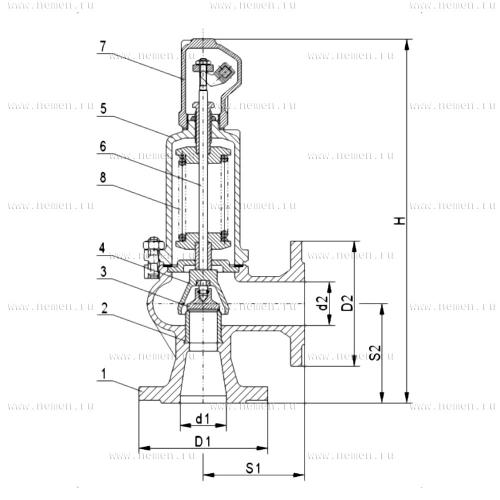

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ СБРОСНОЙ СЕРИЯ Н-А ТИП ПКC Чертеж
Чертеж
Характеристика:

Тип ПКC, модель:

ПКC 715

ПКC 716

ПКC 719

Диаметр DN, мм

25-100

Давление PN, бар

16

Температура рабочей среды, °С

до 300

до 120

Среда

Водяной пар, вода, воздух и др.химически нейтральные газы и пары

Вода,этиленгликоль, воздух,водяной пар идр.химически нейтральные жидкости,газы

Вода,этиленгликоль, воздух и др.химически нейтральные жидкости,газы

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 )

Материалы:

Наименование

Материалы

Тип ПКC, модель:

ПКC 715 / ПКC 716

ПКC 719

1

Корпус

Серый чугун СЧ 20

2

Седло

Нержавеющая сталь 40X13 (1.4122)

3

Тарелка / уплотнение

Нержавеющая сталь 12Х18Н10Т

Нержавеющая сталь 12Х18Н10Т/ EPDM*

4

Колокол

Высокопрочный чугун ВЧ 40

5

Кожух

Серый чугун СЧ 25

6

Стержень (шток)

Нержавеющая сталь 20Х13

7

Колпак, подрывной рычаг

Высокопрочный чугун ВЧ 40

8

Пружина

Пружинная сталь 50ХГФА

9

Мембрана

-

EPDM *

Температура, °С

до 300

до 120

* -мягкое уплотнение обеспечивает

большую герметичность по сравнению с уплотнение металл-металл;

меньшее воздействие загрязнений по месту;

сохранение герметичности закрытия даже после многократного открытия;

Размеры:

DN, мм

Седло

D1

D2

S1

S2

H

Масса

D1xD2

d0

A

PN16

PN10

мм

мм

мм2

мм

мм

кг

25х40

20

314

115

150

95

105

395

9

32х50

25

491

140

165

100

110

420

13

40х65

32

804

150

185

115

130

495

19

50х80

40

1257

165

200

125

145

550

25

65х100

50

1964

185

220

140

150

660

37

80х125

63

3117

200

250

155

170

710

52

100х150

77

4657

220

285

175

180

810

77

Фланцы оборудования выполнены согласно ГОСТ 33259-2015

Корпус клапана имеет форму, благоприятную с точки зрения сопротивления течению. Уплотняющие поверхности седла и тарелки клапана, а также элементы, направляющие движение штока, обладают коррозионной стойкостью. Кроме того, уплотняющие поверхности седла и тарелки клапана подвергнуты индукционной закалке, что обеспечивает их большую стойкость к истиранию.

Основные диапазоны настройки пружин (бар):

DN, мм

тип ПКC, модель ПКC 715, ПКC 716, ПКC 719

25-100

3,0-5,5

4,0-7,0

6,5-8,5

7,0-10,0

9,0-12,0

В случае, если требуемое значение давления начала открытия указано в обоих по соседству диапазонах давления, следует применять пружину более высокого диапазона

Коэффициент расхода (истечения):

Тип ПКC, модель:

ПКC 715

ПКC 716

DN, мм

для пара и газов ὰ

для жидкостей ὰ

для пара и газов ὰ

b1=10%

b1=10%

b1=25%

b1=10%

при Роткр.

≤ 1,4 бар

при Роткр.

≥ 1,4 бар

при Роткр.

≤ 6 бар

при Роткр.

˃ 6 бар

20-100

0,72

0,78

0,01

0,28

0,28

0,36

тип ПКC, модель:

ПКC 719

DN, мм

для пара и газов ὰ

для жидкостей ὰ

b1=10%

b1=10%

при Роткр ≤ 1,4 бар

при Роткр ≥ 1,4 бар

при Роткр ≤ 1,4 бар

при Роткр ≥ 1,4 бар

20-100

0,72

0,78

0,5

0,5

Клапан обеспечивает полное открытие, и полный ход тарелки клапана в пределах превышения на 10% давления начала открытия (b1≤10%) и плотно закрывается при падении давления в пределах 15% ниже давления начала открытия для газов и паров (b2≤15%).
