Клапан предохранительный тип ПК

МОДЕЛЬ: ПК 711 (стандартное исполнение)
МОДЕЛЬ: ПК 712 (исполнение с мягким уплотнением)

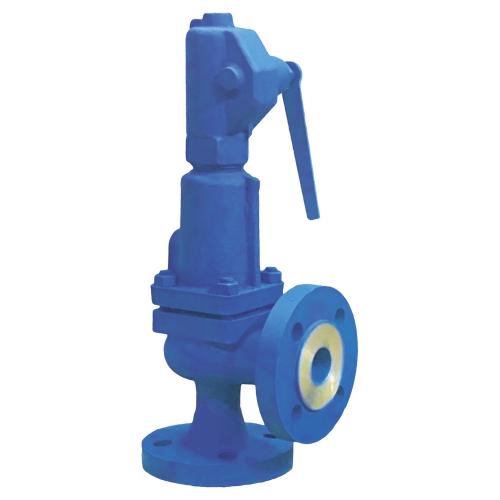

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ ПРОПОРЦИОНАЛЬНЫЙ СЕРИЯ Н-А ТИП ПК

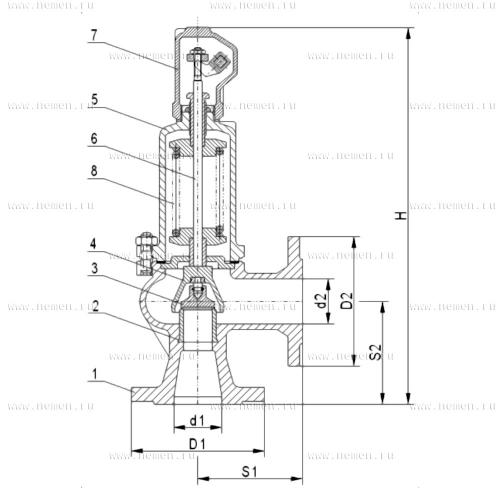

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ ПРОПОРЦИОНАЛЬНЫЙ СЕРИЯ Н-А ТИП ПК Чертеж
Чертеж
Характеристика:

Тип ПК, модель:

ПК 711

ПК 712

Диаметр , Ду, мм

15-200

15-100

Давление, Ру, бар

16

Температура рабочей среды, °С

до 300*

до 120

Среда

Водяной пар, вода, воздух и др.химически нейтральные газы и пары

Вода, этиленгликоль, воздух и др.химически нейтральные жидкости, газы

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1)

*- для паровых котлов применяются ограничения - 10 бар и Т = 200°С

Материалы:

Наименование

Материалы

Тип ПК, модель:

ПК 711

ПК 712

1

Корпус

Серый чугун СЧ 20

2

Седло

Нержавеющая сталь 40X13 (1.4122)

3

Тарелка

Нержавеющая сталь 40X13 (1.4122)

4

Колокол

Высокопрочный чугун ВЧ 40

5

Кожух

Серый чугун СЧ 25

6

Стержень (шток)

Нержавеющая сталь 20Х13

7

Колпак, подрывной рычаг

Высокопрочный чугун ВЧ 40

8

Пружина

Пружинная сталь 50ХГФА

9

Уплотнение седла клапана

металл - металл

EPDM *

Температура, °С

300

120

* -мягкое уплотнение обеспечивает большую герметичность по сравнению с уплотнение металл-металл

Размеры:

Ду

Седло

D1

D2

S1

S2

H

Масса

D1xD2

d0

A

Pу16

Pу10

мм

мм

мм2

мм

мм

кг

15х15

12

113

95

95

90

90

330

6

20х20

12

113

105

105

95

95

335

6

25х25

16

201

115

115

100

100

350

8

32х32

20

314

140

140

105

105

390

10

40х40

25

491

150

150

115

115

420

12

50х50

32

804

165

165

125

125

485

20

65х65

40

1257

185

185

145

145

540

25

80х80

50

1964

200

200

155

155

655

36

100х100

63

3117

220

220

175

175

705

47

125х125

77

4657

250

250

200

200

810

74

150х150

93

6793

285

285

225

225

850

100

200x200

110

9503

340

340

250

250

980

140

Фланцы оборудования выполнены согласно ГОСТ 33259-2015

Корпус клапана имеет форму, благоприятную с точки зрения сопротивления течению. Уплотняющие поверхности седла и тарелки клапана, а также элементы, направляющие движение штока, обладают коррозионной стойкостью. Кроме того, уплотняющие поверхности седла и тарелки клапана подвергнуты индукционной закалке, что обеспечивает их большую стойкость к истиранию. Пружина защищает от коррозии гальваническим или лакокрасочным покрытием.

Диапазоны настройки пружин (бар):

Ду, мм

тип ПК, модель ПК 711

15-200

0,45-0,68

0,66-1

0,95-1,4

1,3-1,9

1,8-2,6

2,5-3,6

3,5-5

4,5-6,5

6-8

7,5-10

9,5-12,5

12-16

Ду, мм

тип ПК, модель ПК 712

15-100

0,45-0,68

0,66-1

0,95-1,4

1,3-1,9

1,8-2,6

2,5-3,6

3,5-5

4,5-6,5

6-8

7,5-10

9,5-12,5

12-16

В случае, если требуемое значение давления начала открытия указано в обоих по соседству диапазонах давления, следует применять пружину более высокого диапазона.

Коэффициент расхода (истечения):

Тип

Ду, мм

для пара и газов ὰ

для жидкостей ὰ

b1=10%

b1=10%

b1=25%

при Роткр.≤ 1,2 бар

при Роткр.˃ 1,2 бар

тип ПК , модель 711, 712 (пропорциональный)

15-150

0,25

0,006

0,065

0,25

Клапан обеспечивает полное открытие, и полный ход тарелки клапана в пределах превышения на 10% давления начала открытия (b1≤10%) и плотно закрывается при падении давления в пределах 15% ниже давления начала открытия для газов и паров (b2≤15%) и 20% для жидкостей (b3≤20%).
