Клапан предохранительный тип 1915, тип 2115

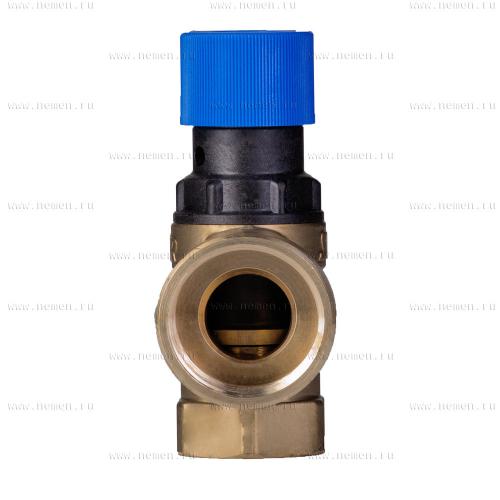

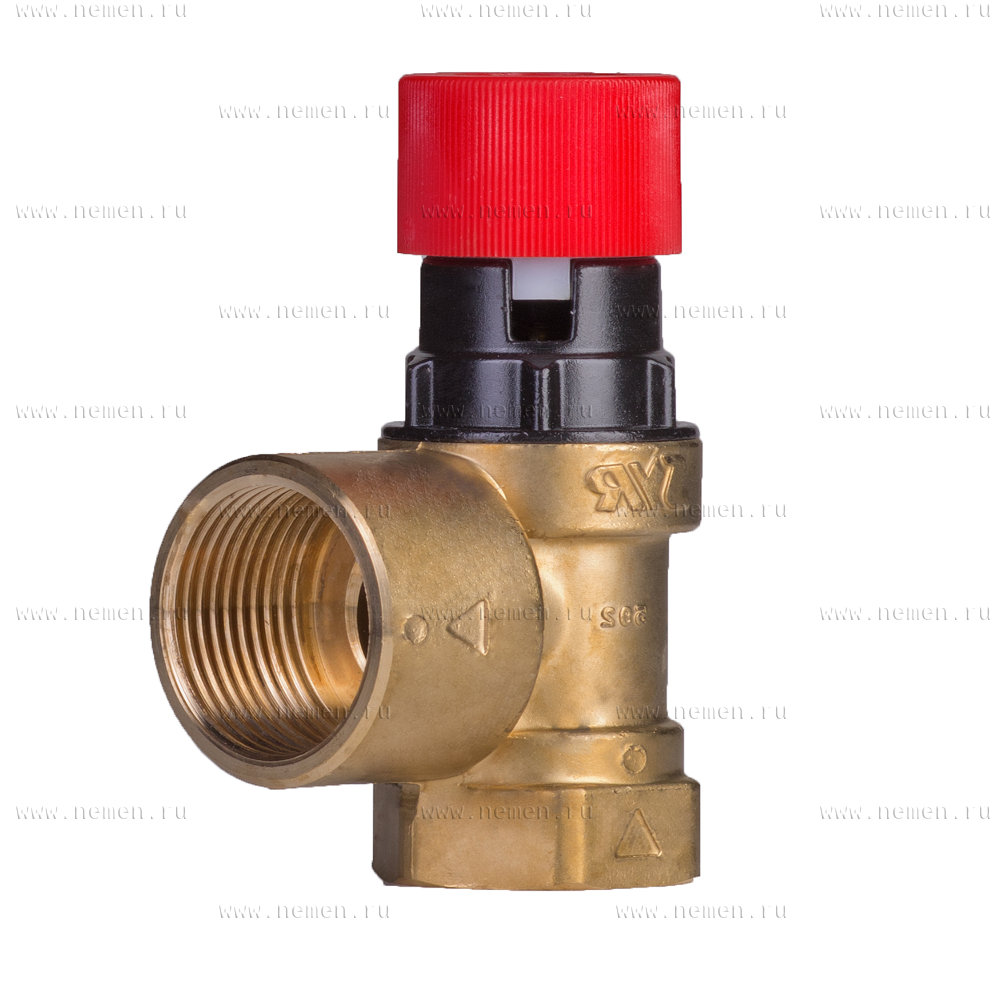

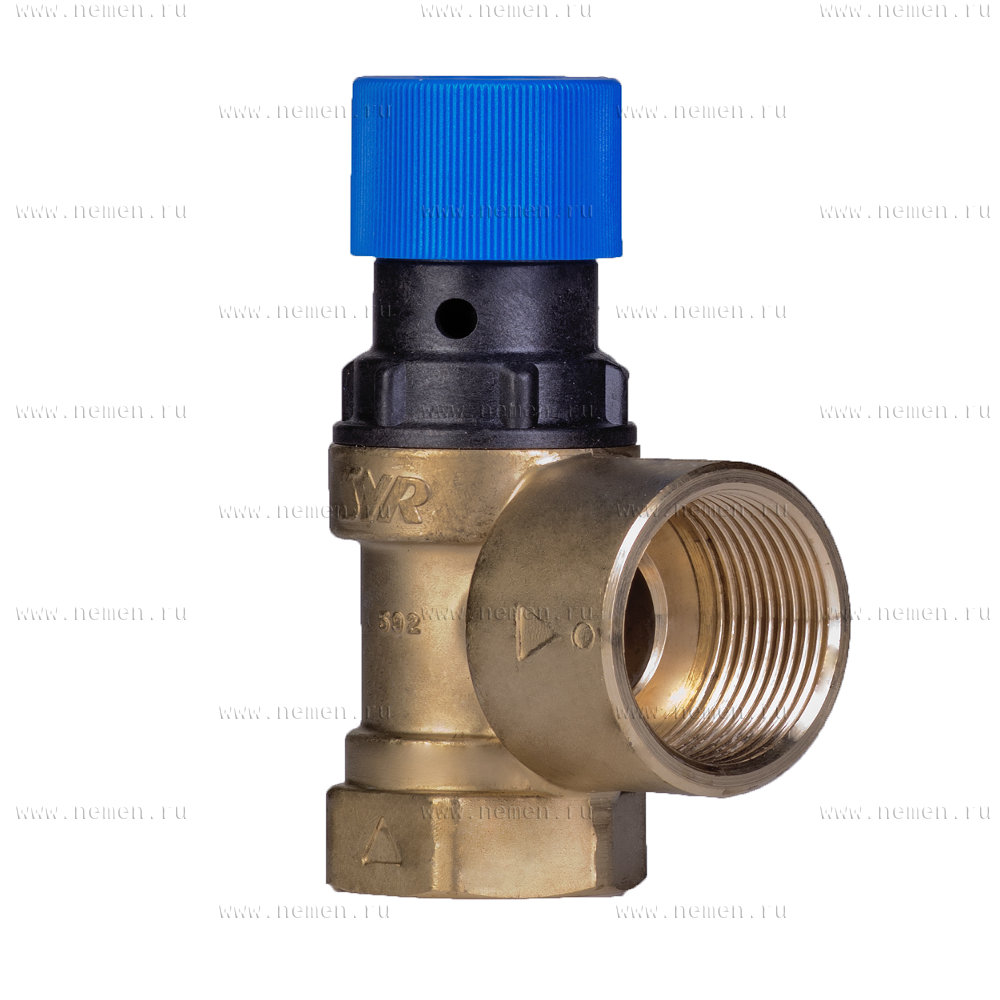

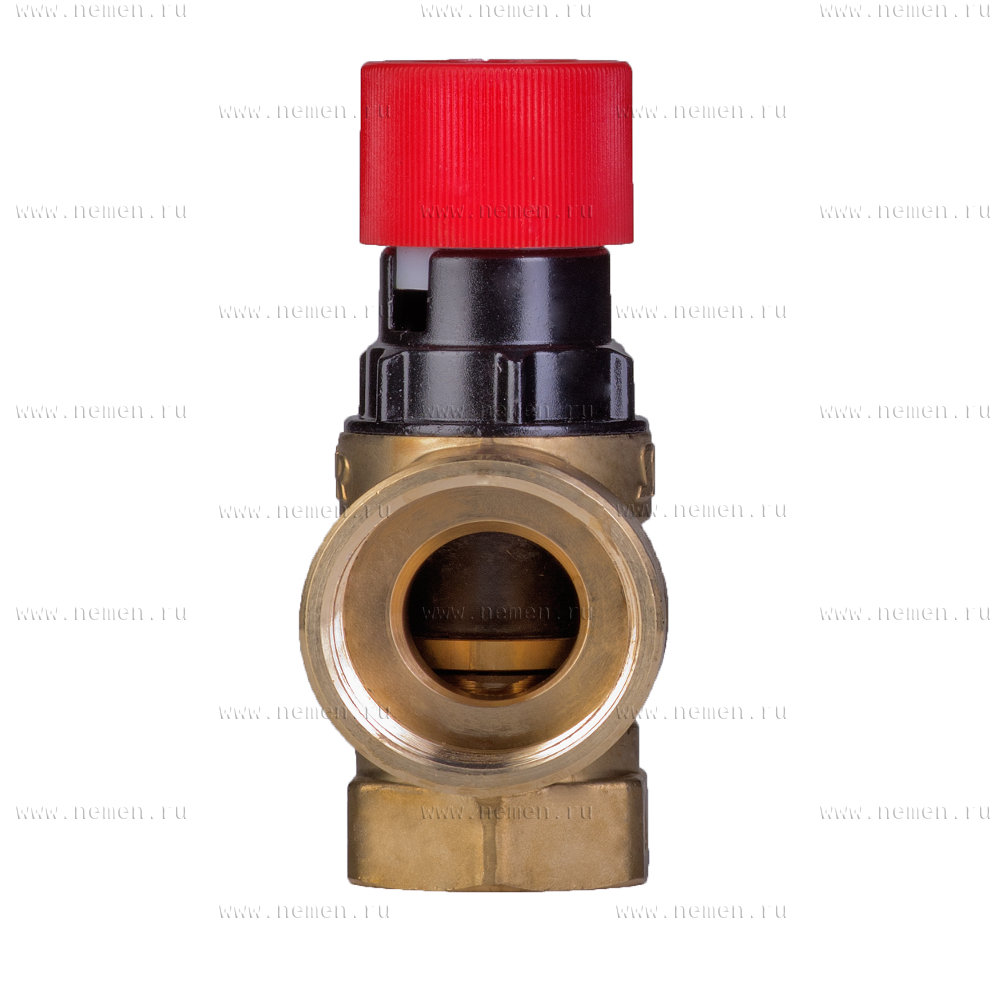

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ РЕЗЬБОВОЙ С НЕРЕГУЛИРУЕМОЙ НАСТРОЙКОЙ ТИП 1915 ТИП 2115 тип 1915
тип 1915
КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ РЕЗЬБОВОЙ С НЕРЕГУЛИРУЕМОЙ НАСТРОЙКОЙ ТИП 1915 ТИП 2115 тип 1915
тип 1915
КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ РЕЗЬБОВОЙ С НЕРЕГУЛИРУЕМОЙ НАСТРОЙКОЙ ТИП 1915 ТИП 2115 тип 1915
тип 1915
КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ РЕЗЬБОВОЙ С НЕРЕГУЛИРУЕМОЙ НАСТРОЙКОЙ ТИП 1915 ТИП 2115 тип 2115
тип 2115
КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ РЕЗЬБОВОЙ С НЕРЕГУЛИРУЕМОЙ НАСТРОЙКОЙ ТИП 1915 ТИП 2115 тип 2115
тип 2115
КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ РЕЗЬБОВОЙ С НЕРЕГУЛИРУЕМОЙ НАСТРОЙКОЙ ТИП 1915 ТИП 2115 тип 2115
тип 2115
КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ РЕЗЬБОВОЙ С НЕРЕГУЛИРУЕМОЙ НАСТРОЙКОЙ ТИП 1915 ТИП 2115
Характеристика:

Тип клапана

1915

2115

Диаметр, DN, мм

1/2″ - 2″

Среда

Вода, воздух и др. нейтральный среды

Температура max, °С

120

110

Температура рабочая, °С

-10 - 110

-10 - 110

Давление, PN, бар

стандарт

под заказ

стандарт

под заказ

2,5

1,5

6,0

4,0

3,0

2,0

8,0

4,5

3,5

10,0

5,0

4,0

7,0

4,5

5,0

Клапаны тип 1915 и 2115 являются предохранительными клапанами мембранного типа с нерегулируемой настройкой давления срабатывания.

Материалы:

Наименование

Материалы

Корпус

латунь Ms 58 (50% Cr, 3% Pb)

Крышка

Внутренние элементы

Мембрана

термостойкая резина

Пружина

пружинная сталь с гальваническим покрытием

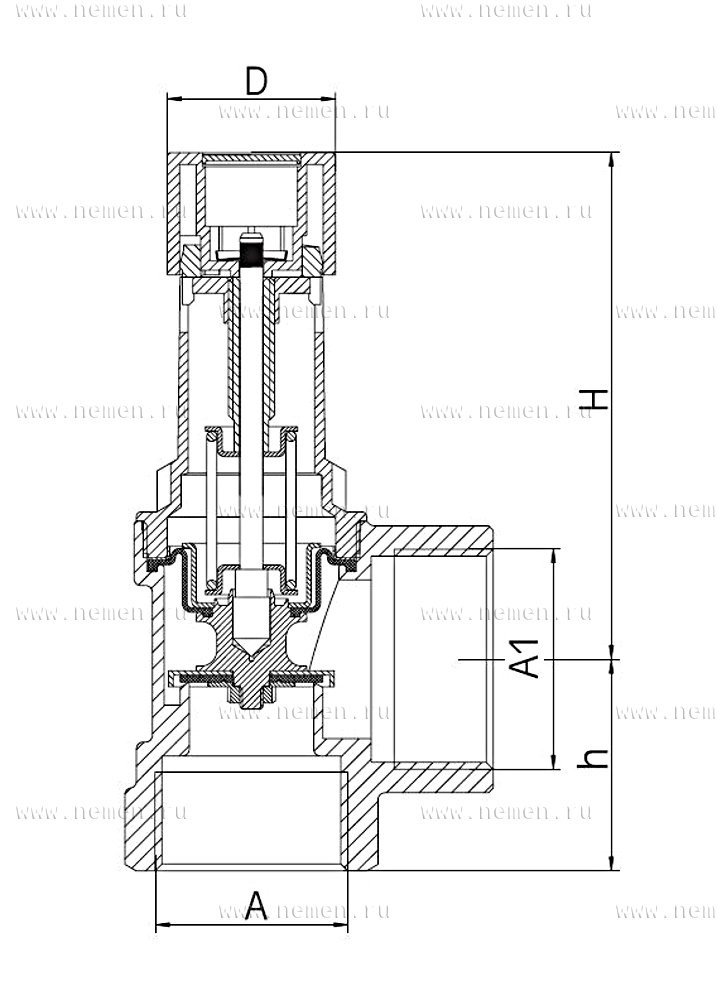

Размеры:

А

А1

Н

h

D

Масса

G

мм

кг

1/2”

3/4”

50

28

31

0,25

3/4”

1”

52

34

31

0,30

1”

1 1/4”

79

40

43

0,60

1 1/4”

1 1/2”

110

46

51

0,90

1 1/2”

2”

136

55

75

2,70

2”

2 1/2”

195

75

75

3,00

Коэффициенты истечения: α (для воздуха), αс (для жидкостей)

А

d

тип 1915

тип 2115

Ø седла, мм

α
(2,5, 3 бар)

αс
(2,5, 3 бар)

α
(1,5, 2, 3,5, 4, 4,5 бар)

αс
(1,5, 2, 3,5, 4, 4,5 бар)

α
(5 бар)

α
(5 бар)

α

αс

1/2”

12

0,38

0,25

0,38

0,25

0,38

0,45

0,38

0,25

3/4”

14

0,55

0,20

0,55

0,20

0,55

0,47

0,55

0,20

1”

20

0,54

0,30

0,54

0,30

0,34

0,20

0,54

0,30

1 1/4”

27

0,51

0,25

0,48

0,25

0,48

0,36

0,48

0,25

1 1/2”

35

0,53

0,20

0,26/0,53*

0,20

0,53

0,26

0,53

0,25/0,35**

2”

42

0,54

0,20

0,47

0,20

0,47

0,28

0,55

0,20/0,30**

* значение 0,26 при давлении 1,5 и 2 бар, а 0,53 при 3,5, 4, 4,5 бара

** низшее значение при давлении до 5,5 бар, большее - для остальных давлений
