Тип клапана	запорно-регулирующий	регулирующий
Диаметр, DN, мм	15 - 200, 250, 300
Давление, PN, бар	16	16 / 25 / 40*
Максимальная рабочая температура, °С	до 150 / до 220	до 150 / до 220 / до 350
Среда	Насыщенный и перегретый пар, вода, гликоли и другие среды, нейтральные к материалам клапана
Тип затвора	разгруженный/неразгруженный
Характеристика регулирования	линейная
Значение Kvs, м³/ч	0,25 - 1600
Класс герметичности по ГОСТ 9544-2015	А	III
Относительная утечкав затворе, не более	отсутствуют видимые утечки*	0,1% от Кvy
Присоединение	фланцевое (ответные фланцы рекомендуем по ГОСТ33259-2015 (ГОСТ12820-80/12821-80 исп.1)
Тип управления	Электропривод

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
Kvs, м³/ч	0,25* 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3	2,0 2,5 3,2 4,0 6,3 8,0 10	4,0 6,3 10 16	10 16 20 25	12,5 16 25 32 40	25 40 50 63	25 40 63 80 100	63 100 160	100 125 160 200 250	160 250 320	250 320 400	500 800 1250	1000 1250 1600
Коэффициент начала кавитации, Z	0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2	0,1	0,1

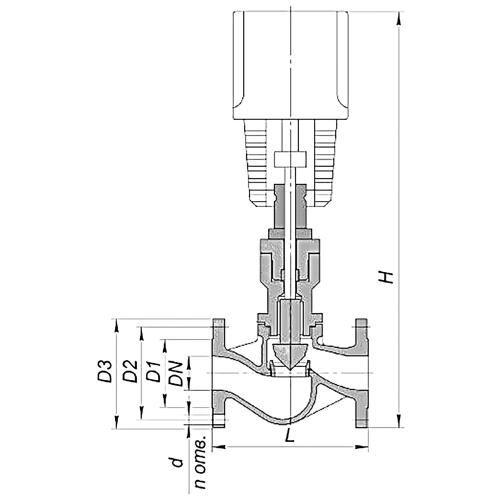

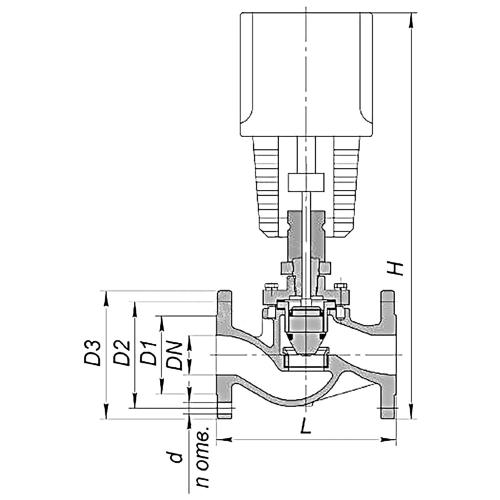

DN	PN	D1	D2	D3	L	n	d	разгруженное исполнение клапана						неразгруженное исполнение клапана
								с приводом Regada*		c приводом серии L*		c приводом серии VTM, VTM-I*		с приводом Regada*		c приводом серии L*		c приводом серии VTM, VTM-I*
								H	Масса макс.	H	Масса макс.	H	Масса макс.	H	Масса макс.	H	Масса макс	H	Масса макс.
мм	бар	мм					мм	мм	кг	мм	кг	мм	кг	мм	кг	мм	кг	мм	кг
15	16; 25; 40	46	65	95	130	4	14	410	7	280	6	410	6	510	9	380	8	510	9
20	16; 25; 40	56	75	105	150			420	9	290	8	420	8	520	11	390	10	520	11
25	16; 25; 40	65	85	115	160			465	9	340	8	465	9	565	14	400	13	565	14
32	16; 25; 40	76	100	135	180		18	480	13	350	10	480	13	580	17	420	16	580	17
40	16; 25; 40	84	110	145	200			500	15	380	12	500	15	650	20	450	19	650	20
50	16; 25; 40	99	125	160	230			510	17	400	15	510	17	670	32	470	28	670	32
65	16; 25; 40	118	145	180	290	8		570	32	430	28	570	32	770	34	490	28	770	34
80	16; 25; 40	132	160	195	310			590	34	460	30	590	34	790	42	520	50	790	42
100	16	156	180	215	350		18	620	43	490	33	620	43	840	53	550	60	840	53
	25; 40	156	190	230			22
125	16	184	210	245	400		18	760	70	1040	75	760	70	860	90	1050	100	860	90
	25; 40	184	220	270			26
150	16	211	240	280	480		22	780	110	1076	115	780	100	880	110	1100	120	880	110
	25; 40	211	250	300			26
200	16	266	295	335	600	12	22	800	170	1130	175	-	-	1150	130	1200	140	-	-
	25	274	310	360			26
	40	584	320	375			30
250	16	319	355	405	730		26	1200	330	1202	340	-	-	1300	320	1300	350	-	-
	25	330	370	425			30
300	16	370	410	460	850		26	1300	430	1260	440	-	-	1400	390	1350	420	-	-
	25	389	430	485		16	30

Электропривод Regada		DN, мм
Электропривод Regada		15	20	25	32	40	50	65	80	100	125	150	200	250	300
запорно-регулирующие клапаны
тип ST mini	ΔР, бар	25	25	25	25	20	16	6	2	-	-	-	-	-	-
тип ST0		-	-	-	-	-	25	25	20	16	10	6	-	-	-
тип ST0.1		-	-	-	-	-	-	-	25	25	20	16	8	-	-
тип ST1		-	-	-	-	-	-	-	-	-	25	20	16	8	-
тип ST2		-	-	-	-	-	-	-	-	-	-	25	20	16	6
тип МТ		-	-	-	-	-	-	-	-	-	-	-	25	20	16
регулирующие клапаны
тип ST mini	ΔР, бар	25	25	25	25	25	20	16	8	2	-	-	-	-	-
тип ST0		-	-	-	-	-	-	25	25	20	16	10	6	-	-
тип ST0.1		-	-	-	-	-	-	-	-	25	25	20	16	8	-
тип ST1		-	-	-	-	-	-	-	-	-	-	25	20	16	8
типST2		-	-	-	-	-	-	-	-	-	-	-	25	20	16
типМТ		-	-	-	-	-	-	-	-	-	-	-	-	25	20
регулирующие клапаны на пар
тип ST mini	ΔР, бар	25	25	25	16	9	6	-	-	-	-	-	-	-	-
тип ST0		-	-	-	-	25	25	16	10	6	-	-	-	-	-
тип ST0.1		-	-	-	-		-	25	16	10	5,5	-	-	-	-
тип ST1		-	-	-	-	-	-	-	25	16	9	6	-	-	-
тип ST2		-	-	-	-	-	-	-	-	24	13	10	5	-	-
тип МТ		-	-	-	-	-	-	-	-	25	21	16	9	6	3

Электропривод серии L		DN, мм
Электропривод серии L		15	20	25	32	40	50	65	80	100	125	150	200	250	300
запорно-регулирующие клапаны
тип L-1200	ΔР, бар	25	25	25	25	20	16	8	-	-	-	-	-	-	-
тип L-2500		-	-	-	-	25	25	20	16	6	-	-	-	-	-
тип L-4000		-	-	-	-	-	25	25	20	16	10	6	-	-	-
тип L-10000		-	-	-	-	-	-	-	-	-	25	20	16	8	-
тип L-16000		-	-	-	-	-	-	-	-	-	-	22	18	12	-
тип L-26000		-	-	-	-	-	-	-	-	-	-	25	20	16	6
регулирующие клапаны
тип L-1200	ΔР, бар	25	25	25	25	25	20	16	8	-	-	-	-	-	-
тип L-2500		-	-	-	-	-	25	25	20	16	6	-	-	-	-
тип L-4000		-	-	-	-	-	-	25	25	20	16	10	6	-	-
тип L-10000		-	-	-	-	-	-	-	-	-	-	25	20	16	-
тип L-16000		-	-	-	-	-	-	-	-	-	-	-	22	18	10
тип L-26000		-	-	-	-	-	-	-	-	-	-	-	-	25	20
регулирующие клапаны на пар
тип L-1200	ΔР, бар	25	25	25	16	10	7	-	-	-	-	-	-	-	-
тип L-2500		-	-	-	25	21	15	10	6	-	-	-	-	-	-
тип L-4000		-	-	-	-	25	25	16	10	6	-	-	-	-	-
тип L-10000		-	-	-	-	-	-	-	25	16	9	6	-	-	-
тип L-16000		-	-	-	-	-	-	-	-	24	13	10	5	-	-
тип L-26000		-	-	-	-	-	-	-	-	25	21	16	9	6	3

Электропривод серии VTM,VTM-I			DN, мм
Электропривод серии VTM,VTM-I			15	20	25	32	40	50	65	80	100	125	150
запорно-регулирующие клапаны
Усилие на штоке, Н	1000	ΔР, бар	25	25	25	20	18	12	8	-	-	-	-
	2000		-	-	-	-	25	18	16	12	6	-	-
	3000		-	-	-	-	-	25	22	16	10	6	-
	5000		-	-	-	-	-	-	-	25	20	16	10
регулирующие клапаны
Усилие на штоке, Н	1000	ΔР, бар	25	25	25	25	20	16	12	6	-	-	-
	2000		-	-	-	-	-	25	20	16	8	-	-
	3000		-	-	-	-	-	-	25	20	16	10	6
	5000		-	-	-	-	-	-	-	25	20	18	16
регулирующие клапаны на пар
Усилие на штоке, Н	1000	ΔР, бар	25	25	25	13	8	5	-	-	-	-	-
	2000		-	-	-	25	16	12	8	5	-	-	-
	3000		-	-	-	-	25	18	12	7	4	-	-
	5000		-	-	-	-	-	25	20	12	7	4	-
