ЭЛЕКТРИЧЕСКИЙ ПРИВОД ТИП ANT 40.11
ЭЛЕКТРИЧЕСКИЙ ПРИВОД ТИП ANT 40.11 Габаритные и установочные размеры
Габаритные и установочные размеры
ЭЛЕКТРИЧЕСКИЙ ПРИВОД ТИП ANT 40.11 Электрическая схема подключения привода U<sub>пит.</sub> = 24 V ~
Электрическая схема подключения привода Uпит. = 24 V ~

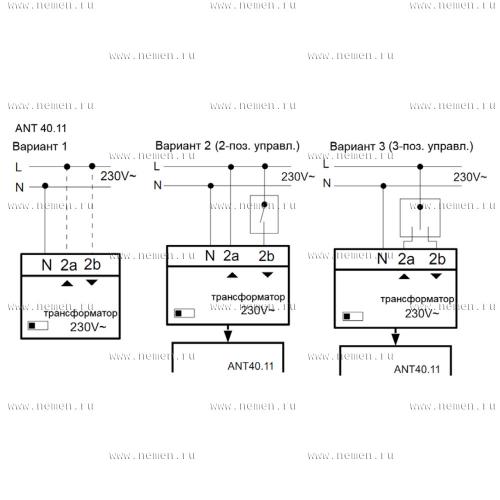

ЭЛЕКТРИЧЕСКИЙ ПРИВОД ТИП ANT 40.11 Электрическая схема подключения привода U<sub>пит.</sub> = 230 V ~ (с трансформатором)
Электрическая схема подключения привода Uпит. = 230 V ~ (с трансформатором)
ЭЛЕКТРИЧЕСКИЙ ПРИВОД ТИП ANT 40.11 Электрическая схема принадлежностей концевые выключатели
Электрическая схема принадлежностей концевые выключатели
ЭЛЕКТРИЧЕСКИЙ ПРИВОД ТИП ANT 40.11 Электрическая схема принадлежностей резистивный датчик положения (100Ω, 1000Ω, 2000Ω)
Электрическая схема принадлежностей резистивный датчик положения (100Ω, 1000Ω, 2000Ω)

Привод предназначен для управления непрерывным (аналоговым 0…10V или 4…20 мА) или контактным (2-позиционный или 3-позиционный) входным сигналом. Питание привода настраивается. Скорость хода и выходная характеристика также настраиваются.

Привод состоит из пластмассового огнеупорного корпуса, электродвигателя; устройства управления; сигнализации (LED-диоды) и не требующего обслуживания механизма из закаленной стали. Привод оснащен рукояткой, позволяющей производить настройку вручную. Когда рукоятка разложена, соединения с двигателем нет.

Технические данные:

Напряжение, В

230 AC*

24 AC, 24 DC

Частота, Гц

50

Потребляемая мощность, ВА

18

Сигнал управления

0-10V, 4 - 20 mA

2-позиционный и 3-позиционный

Период открытия и закрытия, с/мм

Регулируемое 2, 4, 6

Осевое усилие, Н

2500

Ход штока, мм

20 и 40

Корпус

IP 65

Max. температура рабочей среды, ºС

200

240 – с температурным адаптером

Температура воздуха, ºС

-10...55

Диапазон влажности воздуха

<95%

Вес, кг

4,5

* - трансформатор заказывается отдельно.

При эксплуатации трансформатор под кожухом привода.

Особенности:

  • Автоматическая адаптация к ходу клапана.
  • Управление характеристикой и выбор длительности работы.
  • Рукоятка для работы вручную с отключением двигателя, а так же проведения новой калибровки.
  • Возможность изменения направления регулирующего сигнала (напряжение питания к концу 2a или 2b).
  • При необходимости привод может быть оснащен возвратной пружиной, обеспечивающей перемещение затвора клапана при отказе электропитания в соответствующее конечное положение: «открыто» (модификация ANT 40.11R) или «закрыто» (модификация ANT 40.11S)
Электрическая схема принадлежностей:

Внимание!

При 2-х или 3-х позиционном управлении,
обратная связь не работает.
