РЕГУЛИРУЮЩИЙ КЛАПАН ТИП RV111

Регулирующий клапан RV111 является двухходовым или трехходовым клапаном с внутренним резьбовым, сварным или фланцевым соединением. Клапаны КЗР широко применяются в отоплении, вентиляции, системах кондиционирования.

Характеристика:

Исполнение

двухходовой регулирующий клапан

трехходовой смешивающий или разделяющий клапан

Диаметр, DN, мм

15 - 40

Давление, PN, бар

16

Температура, ºС

+2 - +150

Cреда

Вода, этиленгликоль до 50%, воздух, а также другие среды, совместимые с материалом внутренних частей клапана.

Тип затвора

Цилиндрический затвор с рисками

Характеристика регулирования

Линейная, равнопроцентная (применимая к основным значениям KVs)

Значение Kvs, м3/час

0,16 - 25

0,25 - 25

Диапазон регулирования

50:1

Класс герметичности

"IV-S1 класс" по ГОСТ 9544-2015 (< 0,001% значения Kvs в прямом включении)

Присоединение

внутреннее резьбовое; под приварку; фланцевое (ответные фланцы рекомендуем по ГОСТ 33259-2015)

Материалы:

Наименование

Материалы

Корпус

серый чугун EN-GJL-250

Затвор

нержавеющая сталь 1.4027

Уплотнение О - кольцо

EPDM

Значения KVs и разности давлений:

ПРИВОД

ANT 3-5

Осевая сила

300 Н

DN

KVs м3

ΔPmах, бар

1 (стандарт)

2

3

4

5

6

7

8

15

4,0

2,5

1,6

1,0

0,63

0,4

0,25

0,16

4,0

20

6,3

---

---

---

---

---

---

---

3,5

25

10,0

---

---

---

---

---

---

---

2,0

32

16,0

---

---

---

---

---

---

---

1,1

40

25,0

---

---

---

---

---

---

---

0,6

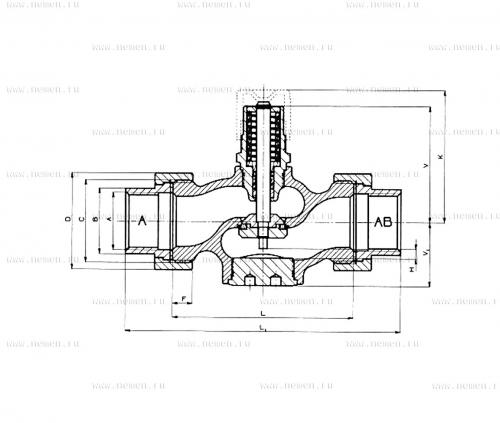

Размеры (присоединение резьбовое):

DN

L

L1

V

V1

V2

V3

K

A

В

С

D

ØM

ØN

F

H

Масса

2-х

3-х

15

100

146

67

36,5

50

73

77

Rp ½

25

G 1

41

16,1

21,3

9

5,5

1,15

1,35

20

100

149

67

36,5

50

74,5

77

Rp ¾

32

G 1 ¼

51

21,7

26,9

10

1,45

1,75

25

105

160

67

37

52,5

80

77

Rp 1

38

G 1 ½

56

29,5

33,7

11

1,7

2,15

32

130

193

78

49

65

96,5

88

Rp 1 ¼

47

G 2

71

37,2

42,4

12

3,0

3,8

40

140

207

78

49

70

103,5

88

Rp 1 ½

53

G 2 ¼

76

43,1

48,3

14

3,5

4,4

Размеры (присоединение под приварку, фланцевое):

DN

L1

V

V1

V2

V3

ØD1

ØD2

ØD3

a

f

n

Ød

К

H

Масса

2-х

3-х

15

130

67

36,5

42,5

65

95

65

45

16

2

4

14

77

5,5

2,3

3,1

20

150

67

36,5

52,5

75

105

75

58

16

2

4

14

77

3,2

4,4

25

160

67

37

57,5

80

115

85

68

18

2

4

14

77

3,8

5,3

32

180

78

49

70

90

140

100

78

18

2

4

18

88

5,9

8,1

40

200

78

49

75

100

150

110

88

19

3

4

18

88

6,9

9,5

Фланцы оборудования выполнены согласно EN 1092- 2

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД ТИП ANT 3-5 (напряжение 230В)

Технические данные:

Тип ANT3-…

5.20

5.22

5.21

5.20SC

5.21SC

Напряжение питания

230 V AC

Частота

50 Hz

Сигнал управления

3-поз.

0..10 V, 4..20 mA

3-поз.

0..10 V, 4..20 mA

Потребляемая мощность

3 VA

10 VA

10 VA

10 VA

Осевое усилие

300 N + 30%

Рабочий ход

ANT3-11.xx … 11 mm; ANT3-5.xx … 5,5 mm

Время перекрытия

66 s

33 s

5 s

33 s

5 s

Аварийная функция

8 s

8 s

Датчик положения

100 Ом, 1 kОм1)

0(2) - 10V; 0(4) - 20mA2)

Настраиваемый концевой выключатель

PS11)

Импеданс сигнала управления

100kOм(В) 250Ом(mА)

100kOм(В) 250Ом(mА)

Степень защиты

IP 54 (IEC 60529)

Макс.температура рабочей среды

150°C

Допустимая температура окруж. среды

-5 до 55°С, 5 … 95% относительной влажности

Условия хранения

-15 до +55°C, 5 … 95 % относительной влажности

Масса

0,7 кг

0,8 кг

1) В заказе указать сигнал датчика положения.

2) Указать в заказе тип и величину сигнала датчика положения. Стандартное исполнение 0-10V.

Датчик положения резистивный с величиной сигнала 100 Ом или 1 кОм (только для приводов с трехпозиционным управлением без аварийной функции

Электрические схемы подключений приводов (напряжение питания 230В):
Замечание: при втягивании штока электропривода клапан закрывается.

MO

моментный выключатель для положения "Открыто"

MZ

моментный выключатель для положения "Закрыто"

M

электродвигатель

V

датчик положения 100Ω или 1000Ω

Ps1

настраиваемый концевой выключатель

NF

клемма ввода дополнительного питания (АВР)

11, 12

клеммы сигнализации конечных положений

ЭЛЕКТРОМЕХАНИЧЕСКИЙ ПРИВОД ТИП ANT 3-5 (напряжение 24В)

Технические данные:

Тип ANT3-…

5.10

5.11

5.10SC

5.11SC

Напряжение питания

24 V AC

24 V AC / DC

24 V AC / DC

Частота

50 Hz

Сигнал управления

3-поз.

0..10V, 4..20mA

3-поз.

0..10V, 4..20mA

Потребляемая мощность

1,5 VA

14 VA

14 VA

14 VA

Осевое усилие

300 N + 30%

Рабочий ход

ANT3-11.xx … 11 mm; ANT3-5.xx … 5,5 mm

Время перекрытия

66 s

5 s

33 s

5 s

Аварийная функция

8 s

8 s

Датчик положения

100Ом, 1kОм1)

0(2) - 10V; 0(4) - 20mA2)

Настраиваемый концевой выключатель

PS11)

Импеданс сигнала управления

100 kOм (В) 250 Ом (mА)

100 kOм (В) 250 Ом (mА)

Степень защиты

IP 54 (IEC 60529)

Макс.температура рабочей среды

150°C

Допустимая температура окруж. среды

-5 до 55°С, 5 … 95% относительной влажности

Условия хранения

-15 до +55 °C, 5 … 95 % относительной влажности

Масса

0,7 кг

0,8 кг

1) В заказе указать сигнал датчика положения.

2) Указать в заказе тип и величину сигнала датчика положения.

Стандартное исполнение 0-10V. Датчик положения резистивный с величиной сигнала 100 Ом или 1 кОм (только для приводов с трехпозиционным управлением без аварийной функции)

Электрические схемы подключений приводов (напряжение 24В):
Замечание: при втягивании штока электропривода клапан закрывается.

MO

моментный выключатель для положения "Открыто"

MZ

моментный выключатель для положения "Закрыто"

M

электродвигатель

V

датчик положения 100Ω или 1000Ω

Ps1

настраиваемый концевой выключатель

NF

клемма ввода дополнительного питания (АВР)

11, 12

клеммы сигнализации конечных положений

Таблица размеров электроприводов:

Тип

ANT3-11.xx

ANT3-5.xx

A

176

172

B

163

159

C

133

133

D

30

26
