Клапан обратный тип 277

КЛАПАН ОБРАТНЫЙ РЕЗЬБОВОЙ ТИП 277
КЛАПАН ОБРАТНЫЙ РЕЗЬБОВОЙ ТИП 277
КЛАПАН ОБРАТНЫЙ РЕЗЬБОВОЙ ТИП 277
КЛАПАН ОБРАТНЫЙ РЕЗЬБОВОЙ ТИП 277

Расшифровка типового обозначения

Характеристика:

Диаметр, DN, мм

3/8” - 2” (10 - 50)

Давление, PN, бар

16

Температура, °С

до 200

Среда

Вода, этиленгликоль, водяной пар и др. инертные среды

Класс герметичности

"D" по ГОСТ 9544-2015

Тип присоединения

резьбовой

Материалы:

Наименование

Материалы

Корпус

чугун EN-GJL-250

Крышка

чугун EN-GJL-250

Тарелка клапана

нержавеющая сталь Х20Сг13

Седло корпуса

нержавеющая сталь Х12Cr13

Шток

нержавеющая сталь Х20Сг13

Уплотнение

Klingerit

Пружина

нержавеющая сталь Х17CrN16-2

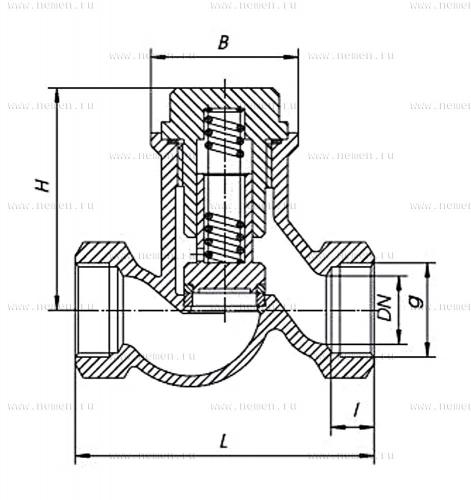

Размеры:

DN

G“

I

H

L

B

Kvs

Масса

мм

мм

м3

кг

10

3/8

12

53

85

36

4,1

0,4

15

1/2

14

56

90

41

5,6

0,7

20

3/4

16

56

100

41

7,8

0,9

25

1

18

82

120

50

12,8

1,2

32

1 1/4

99

60

140

60

19,8

1,7

40

1 1/2

112

68

170

68

28,4

2,2

50

2

121

84

200

84

46,6

3,6
