КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ ПОЛНОПРОХОДНОЙ С ОБРЕЗИНЕННЫМ ДИСКОМ ДЛЯ ЗАГРЯЗНЕННЫХ ЖИДКОСТЕЙ ТИП 302

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора обратного клапана

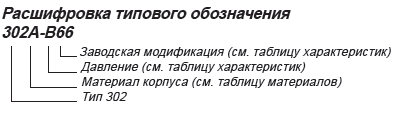

Расшифровка типового обозначения



Характеристика:

Диаметр, DN, мм

40 - 250

Заводская модификация*

66 - стандартное исполнение

76 - со сливной пробкой

86 - с вентилем подъема тарелки (только B - 10 бар)

Давление, PN, бар

В - 10

С - 16

Температура, °С

до 120

Среда

холодная и горячая вода, канализация, воздух



Материалы:

Наименование

Материалы

Корпус, крышка

чугун EN-GJL-250

Диск поворотный

сфероидальный чугун EN-GJS-500-7

Покрытие диска

EPDM

Ось

нержавеющая сталь Х20СМЗ

Втулка, шпиндель

латунь

Уплотнение крышки

графит - CrNiSt

Пробка (302.76)

латунь CuZn37

Вентиль (302.86)





КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ ПОЛНОПРОХОДНОЙ С ОБРЕЗИНЕННЫМ ДИСКОМ ДЛЯ ЗАГРЯЗНЕННЫХ ЖИДКОСТЕЙ ТИП 302

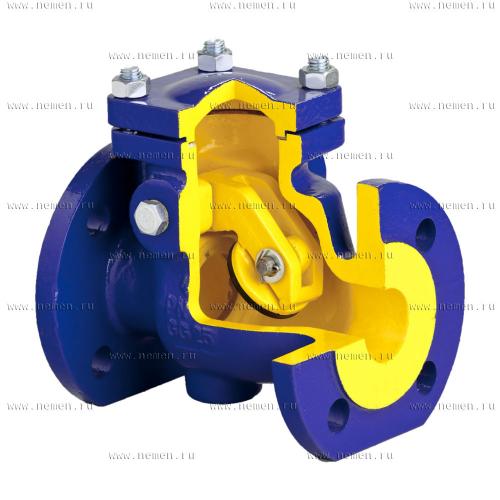

тип 302A-B86

Увеличить

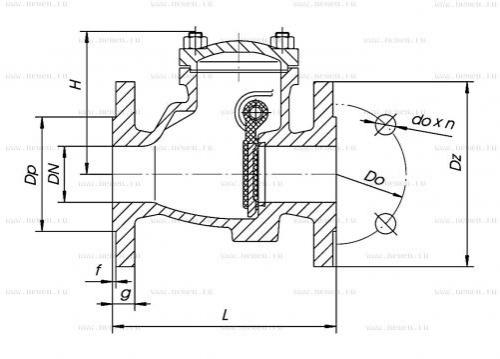

тип 302.66 (стандарт)

тип 302.66 (стандарт)

Увеличить

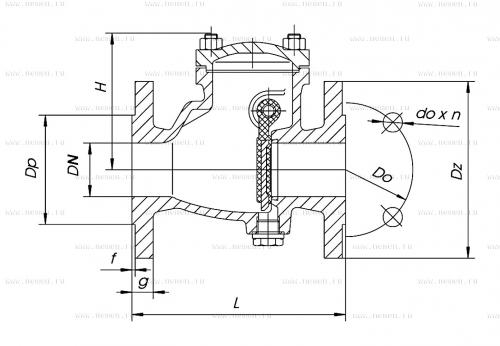

тип 302.76 (под заказ)

тип 302.76 (под заказ)

Увеличить

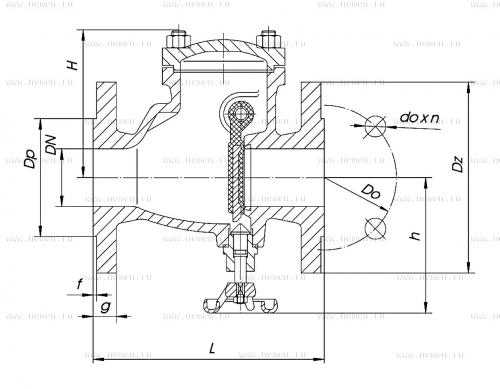

тип 302.86 (под заказ)

тип 302.86 (под заказ)

Увеличить



Размеры:

DN

Dz

Dp

Do

do x n

g

f

L

H

h

Масса

302.86

302.66

302.76

302.86

мм

мм

кг

40

150

88

110

19 х 4

18

3

180

120

120

9,0

9,0

50

165

102

125

19 х 4

20

3

200

120

125

11,2

12,6

65

185

122

145

19 х 4

20

3

240

141

130

15,0

17,0

80

200

138

160

19 х 8

22

3

260

170

140

21,9

21,9

100

220

158

180

19 х 8

24

3

300

175

175

31,0

31,0

125

250

188

210

19 х 8

26

3

350

200

190

43,1

45,0

150

285

212

240

23 х 8

26

3

400

217

210

59,0

61,0

200

340

268

295

23 х 12

30

3

500

292

280

---

120,0

250

405

320

355

28 х 12

32

3

600

355

315

---

180,0
