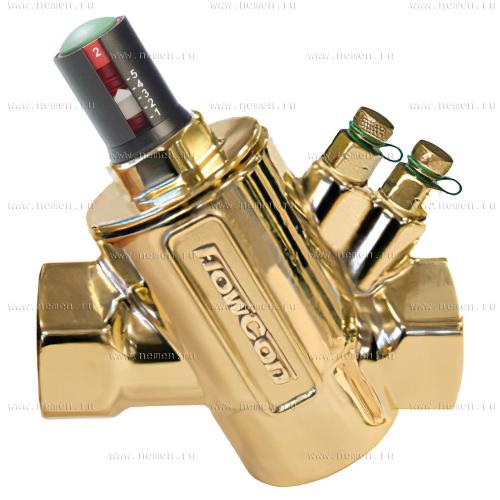

Клапан автоматической балансировки FLOWCON E-JUST

Клапан автоматической балансировки с заменяемыми картриджами FlowCon A, AB, ABV
Клапан автоматической балансировки с заменяемыми картриджами FlowCon A, AB, ABV
Клапан автоматической балансировки с заменяемыми картриджами FlowCon A, AB, ABV
Клапан автоматической балансировки с заменяемыми картриджами FlowCon A, AB, ABV

DN15-50 (1/2"-2")

  • Динамический балансировочный клапан с внешней регулировкой
  • Удобный при обслуживании
  • Настраивается специальным ключом на 41 различных значений расхода
  • Кованая латунь или латунный корпус DZR DN15/20/25 (1/2”-1”), кованый латунный корпус DN25-50 (1”-2”) или корпус из ковкого чугуна DN40/50 (1 1/2”-2” )
  • Ниппели для измерения давления/температуры – поставляются отдельно
  • С внутренней резьбой

Размеры картриджей:

  • E-JUST.1: 20 мм (3/4”) применим для клапанов DN15/20/25 (1/2”-1”)
  • E-JUST.2: 40 мм (1 1/2”) применим для клапанов DN25/32 (1”-1 1/4”)
  • E-JUST.3: 50 мм (2”) применим для клапанов DN40-50 (1 1/2"-2")

Диапазон перепада давления ΔP:

  • 17-400 кПа

Диапазон расхода:

  • 0.0278-4.48 л/сек

Информация об оборудовании

FlowCon E-JUST Техническое описание

FlowCon E-JUST Техническое описание

Скачать в формате PDFРазмер - 3.0 Mb
Общая инструкция FlowCon

Общая инструкция FlowCon

Скачать в формате PDFРазмер - 0.8 Mb

Таблица подбора

Таблица подбора ​​​​​​​картриджей

Таблица подбора ​​​​​​​картриджей

Скачать в формате PDFРазмер - 1.2 Mb

Совершите экскурсию внутрь клапана FlowCon E-JUST

Вы увидите, как картридж FlowCon E-JUST устанавливается в корпусе клапана и настраивается на выбранный режим работы. Вы увидите, как работает технология «плавающей» мембраны в картриджах FlowCon E-JUST. Из анимационного видео легко понять, как картридж FlowCon E-JUST функционирует и работает как динамический балансировочный клапан, полностью независимый от давления.

Данное видео показывает работу картриджа FlowCon E-JUST.2, но данный принцип распространяется на все картриджи продуктовой линейки FlowCon E-JUST.
