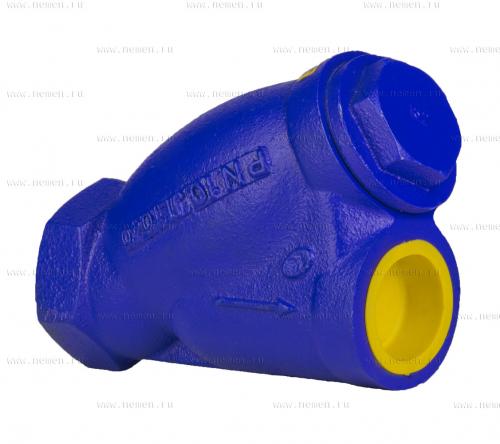

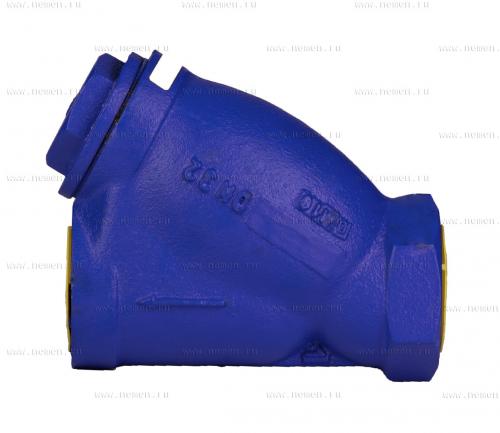

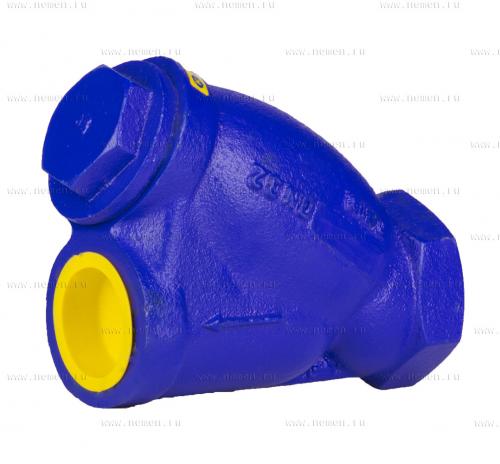

ФИЛЬТР МЕХАНИЧЕСКИЙ СЕТЧАТЫЙ РЕЗЬБОВОЙ ТИП 823

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора фильтра

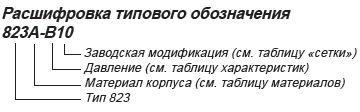

Расшифровка типового обозначения



Характеристика:

Диаметр, DN, мм

3/8” - 3” (10 - 80)

Давление, PN, бар

C - 16

Температура, °С

до 200

Среда

вода, этиленгликоль, водяной пар и др. инертные среды


Материалы:

Наименование

Материалы

Корпус

чугун EN-GJL-250

Крышка

DN 10 - 40 - чугун EN-GJL-500 - 7

DN 50 - 80 - серый чугун EN-GJL-250

Сетка

нержавеющая сталь X5CrN18-10

Уплотнение

Klingeryt

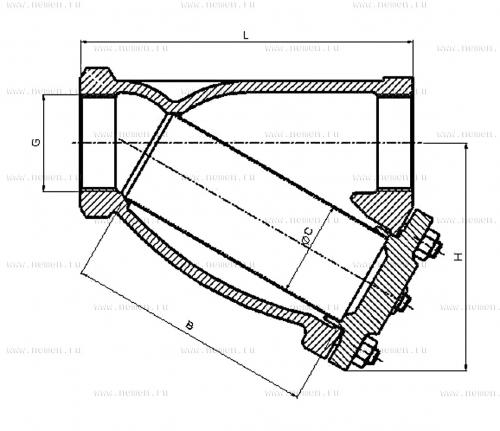

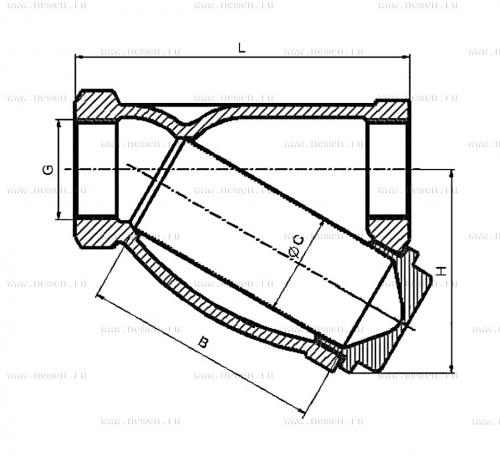

Размеры:

DN

G

L

Н

С

В

Kvs

Масса

мм

мм

м3

кг

10

3/8

72

45

18

48

1,8

0,3

15

1/2

85

52

23

56

3,6

0,5

20

3/4

100

62

28

68

11,0

0,8

25

1

120

73

36

82

15,5

1,1

32

1 1/4

140

86

42

98

26,0

1,9

40

1 1/2

160

98

50

114

41,0

2,5

50

2

205

144

60

154

68,0

6,1

65

2 1/2

245

172

76

187

82,0

8,5

80

3

265

186

83

200

115,0

12,0



Сетка:

Обозначение

Диаметр фильтра DN

Размер ячейки

Число ячеек сетки на см2

Заводская модификация

F 45 -стандарт

10 - 50

1,0

45

10

F 28 - стандарт

65 - 80

1,25

28

09

F 100

10 - 80

0,6

100

F 200

10 - 80

0,5

204

F 300

10 - 80

0,4

280

F 400

10 - 80

0,32

370

F 600

10 - 80

0,2

625

Фильтры рекомендуется устанавливать в горизонтальном положении, крышкой вниз, направление движения транспортируемой среды совпадало с направлением стрелки расположенной на корпусе фильтра. Возможно также устанавливать фильтр в вертикальном положении при потоке среды сверху вниз.
