Задвижка клиновая тип UG-2GW

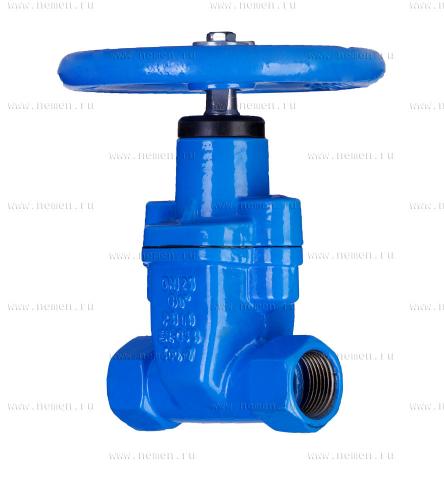

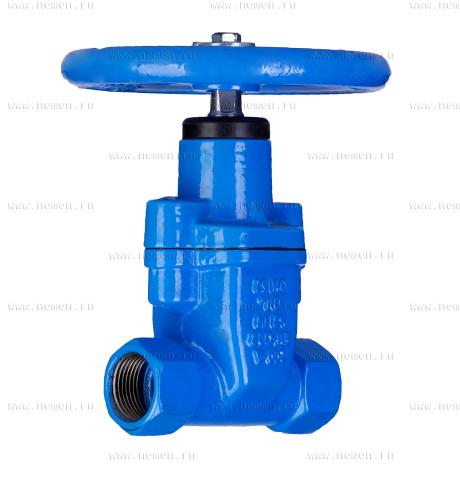

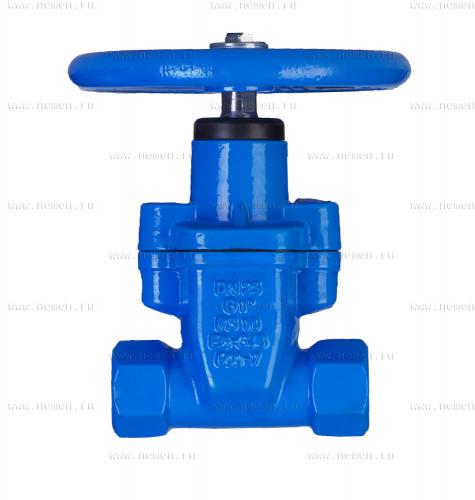

ЗАДВИЖКА С ОБРЕЗИНЕННЫМ КЛИНОМ И НЕВЫДВИЖНЫМ ШТОКОМ РЕЗЬБОВАЯ ТИП UG-2GW
ЗАДВИЖКА С ОБРЕЗИНЕННЫМ КЛИНОМ И НЕВЫДВИЖНЫМ ШТОКОМ РЕЗЬБОВАЯ ТИП UG-2GW
ЗАДВИЖКА С ОБРЕЗИНЕННЫМ КЛИНОМ И НЕВЫДВИЖНЫМ ШТОКОМ РЕЗЬБОВАЯ ТИП UG-2GW
ЗАДВИЖКА С ОБРЕЗИНЕННЫМ КЛИНОМ И НЕВЫДВИЖНЫМ ШТОКОМ РЕЗЬБОВАЯ ТИП UG-2GW Размеры
Размеры
Характеристика:

Диаметр, DN, мм

1” - 2” (25 - 50)

Давление, PN, бар

16

Температура, °С

до 120

Среда

промышленная (pH 6-8) и питьевая вода, воздух и др. инертные среды

Класс герметичности

"А" по ГОСТ 9544-2015

Тип управления

штурвал - стандартная поставка

Тип присоединения

резьбовой

Скорость протекания жидкости не должна превышать 4 м/с, а для воздуха 30 м/с.

Материалы:

Наименование

Стандартное исполнение

Исполнение под заказ

Корпус

сфероидальный чугун
EN-GJL-500-7

сфероидальный чугун
EN-GJS-400-15

Крышка

Клин

латунь CuZn39Pb2 / EPDM (NBR)

Шпиндель

нержавеющая сталь Х20Сг13

Втулка с резьбой

латунь CuZn39Pb2

Винты

латунь CuZn39Pb2

Уплотнение крышки с корпусом

EPDM (NBR)

Уплотнение шпинделя

Защитный колпачок

Обратное уплотнение

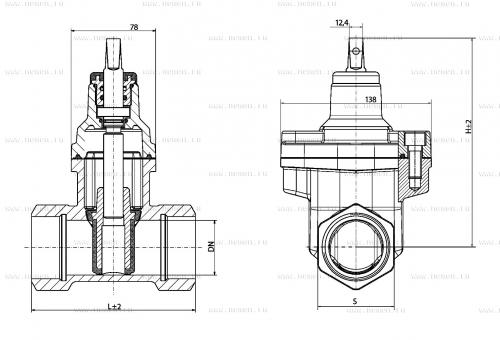

Размеры:

DN

Gw

L

Н

S

Масса*

мм

мм

кг

25

1”

120

160,0

41

2,30

32

1 1/4”

130

156,5

50

2,40

40

1 1/2”

140

190,0

60

4,30

50

2”

150

190,0

70

4,65

* - масса без штурвалов
