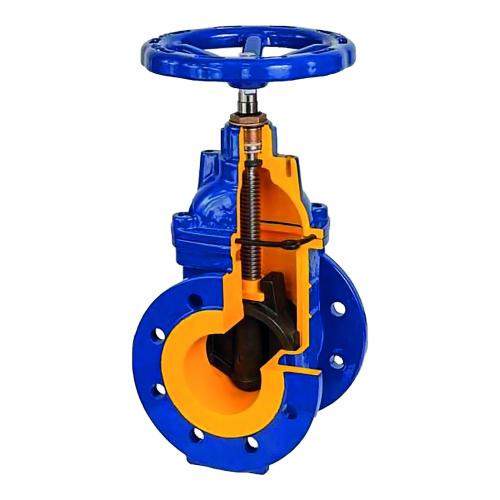

Задвижка клиновая тип 111-D

ЗАДВИЖКА С ОБРЕЗИНЕННЫМ КЛИНОМ И НЕВЫДВИЖНЫМ ШТОКОМ ФЛАНЦЕВАЯ ТИП 111

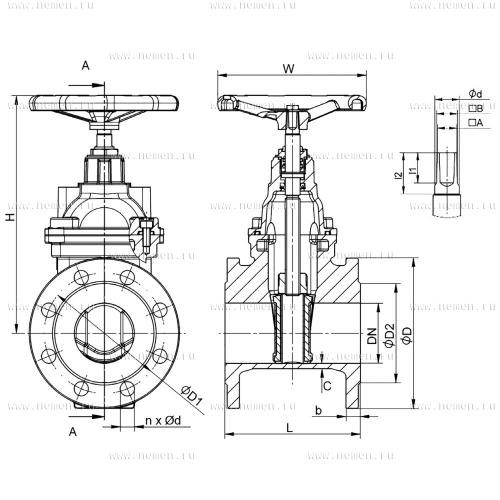

ЗАДВИЖКА С ОБРЕЗИНЕННЫМ КЛИНОМ И НЕВЫДВИЖНЫМ ШТОКОМ ФЛАНЦЕВАЯ ТИП 111 Чертеж (DN 40-300)
Чертеж (DN 40-300)

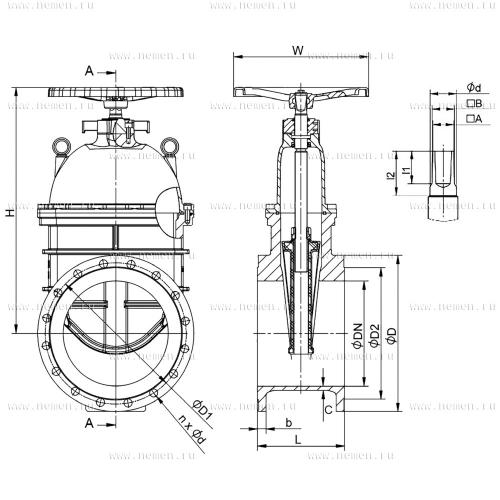

ЗАДВИЖКА С ОБРЕЗИНЕННЫМ КЛИНОМ И НЕВЫДВИЖНЫМ ШТОКОМ ФЛАНЦЕВАЯ ТИП 111 Чертеж (DN 350-600)
Чертеж (DN 350-600)

Пример обозначения: 111D-200-C-36

Тип

Материал корпуса

DN,

мм

PN, бар

Заводская модификация

(см. таблицу материалы и конструкция)

111

D– Cф.чугун EN-GJL-500-7

200

B – 10бар

С – 16бар

57 –Y -невыдвижной шток, обрезиненный EPDM клин, со штурвалом, универсальная крышка

36-Y -невыдвижной шток, обрезиненный EPDM клин, со штурвалом, универсальная крышка,приготовленная под привод с опорнойплитой

Характеристика:

Диаметр DN, мм

40-600 (650-900 под запрос)

Давление PN, бар

B – 10бар;

С – 16бар

Температура, °С

До 70 (допустима кратковременная температура до 110°С)

Среда

Промышленная (рН 6-8) и питьевая вода, воздух и др. инертные среды

Класс герметичности

"А" по ГОСТ 9544-2015

Тип управления

Штурвал (57-Y) – стандартная поставка; эл. привод (37-Y) – под заказ

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015)

Материалы:

Наименование

Материал (57-Y / 36-Y с площадкой под привод)

Корпус, крышка

Сфероидальный чугун EN-GJS-500-7

Клин + покрытие

Сфероидальный чугун EN-GJS-500-7 + EPDM

Шпиндель (шток)

Нержавеющая сталь X20Cr13

Втулка с резьбой

Латунь CuZn39Pb2

Гайка шпинделя

Латунь CuZn39Pb2

Уплотнение шпинделя

резиновые кольца «О» EPDM

Уплотнительное кольцо

EPDM

Штурвал

Сфероидальный чугун EN-GJS-500-7

Размеры (PN16):

DN

H

L

D

D1

D2

b

n

d

W

C

A

B

Ød

I1

I2

Масса

мм

мм

кг

40

235

140

150

110

84

19

4

19

160

5

12,8

13,8

17

20

28

8

50

240

150

165

125

99

19

4

19

160

5

12,8

13,8

17

20

28

9

65

250

170

185

145

118

19

4

19

160

5

12,8

13,8

17

20

28

11,8

80

312

180

200

160

132

19

8

19

200

5

14,5

15,6

18

22

27

14,2

100

335

190

220

180

156

19

8

19

250

6

17

19,5

24

25

32

18,6

125

385

200

250

210

184

19

8

19

250

6

17,2

19,7

24

25

32

26,6

150

438

210

285

240

211

19

8

23

320

7

18,7

21,7

24

30

40

36,2

200

543

230

340

295

266

20

12

23

320

7,5

20

22

26

30

40

58,4

250

645

250

405

355

319

22

12

28

320

9

20

22

26

30

40

85,4

300

728

270

460

410

370

24,5

12

28

360

10

20

22

28

30

40

132

Фланцы оборудования выполнены согласно EN 1092-2

Размеры (PN10):

DN

H

L

D

D1

D2

b

n

d

W

C

A

B

Ød

I1

I2

Масса

мм

мм

кг

200

543

230

340

295

266

20

8

23

320

7,5

20

22

26

30

40

58

250

645

250

350

350

319

22

12

23

320

9

20

22

26

30

40

85

300

728

270

445

400

370

24,5

12

23

360

10

20

22

28

30

40

131

Фланцы оборудования выполнены согласно EN 1092-2

Размеры (PN16):

DN

H

L

D

D1

D2

b

n

d

W

C

A

Ød

I1

I2

Масса

мм

мм

кг

350

812

290

520

470

429

26,5

16

28

600

14

30

38

45

66

182,6

400

923

310

580

525

480

28

16

31

600

16

30

38

45

60

262,4

450

974

330

640

585

548

30

20

31

600

17

35

42

45

130

320

500

1073

350

715

650

609

31,5

20

34

730

18

35

45

45

60

400

600

1254

390

840

770

720

36

20

37

730

18

35

45

45

60

630

Фланцы оборудования выполнены согласно EN 1092-2

Размеры (PN10):

DN

H

L

D

D1

D2

b

n

d

W

C

A

Ød

I1

I2

Масса

мм

мм

кг

350

812

290

505

460

429

24,5

16

23

600

14

30

38

45

66

182,6

400

923

310

565

515

480

24,5

16

28

600

16

30

38

45

60

262,4

450

974

330

615

565

548

25,5

20

28

600

17

35

42

45

60

320

500

1073

350

670

620

609

26,5

20

28

730

18

35

45

45

60

400

600

1254

390

780

725

720

30

20

31

730

18

35

45

45

60

630

Фланцы оборудования выполнены согласно EN 1092-2
