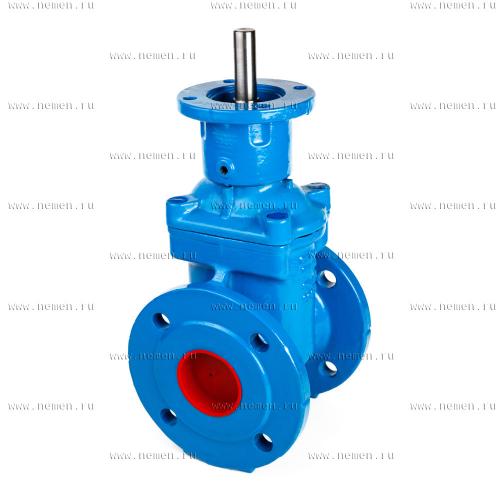

ЗАДВИЖКА ЧУГУННАЯ С ОБРЕЗИНЕННЫМ КЛИНОМ И НЕВЫДВИЖНЫМ ШТОКОМ ФЛАНЦЕВАЯ ТИП 111-UG-986 ПОД ЭЛЕКТРОПРИВОД

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора задвижки

Характеристика:

Диаметр, DN, мм

40 - 500

Давление, PN, бар

16

10 - под заказ

Температура, °С

до 120

Среда

промышленная (pH 6-8) и питьевая вода, воздух и др. инертные среды

Скорость протекания жидкости не должна превышать 4 м/с, а для воздуха 30 м/с.

Материалы:

Наименование

Материалы

Корпус, крышка

сфероидальный чугун EN-GJS-500-7

Клин

сфероидальный чугун

EN-GJS-500-7 / NBR или EPDM

Шпиндель

нержавеющая сталь Х20Сг13

Прокладка

EPDM, NBR

Верхняя втулка

латунь CuZn39Pb2

Отбойник

EPDM, NBR

Грязезащита

EPDM, NBR

Нижняя втулка

латунь CuZn39Pb2

Гайка шпинделя

латунь CuZn39Pb2

Шайба

Tarnamid T-27

Уплотнение штока

EPDM, NBR

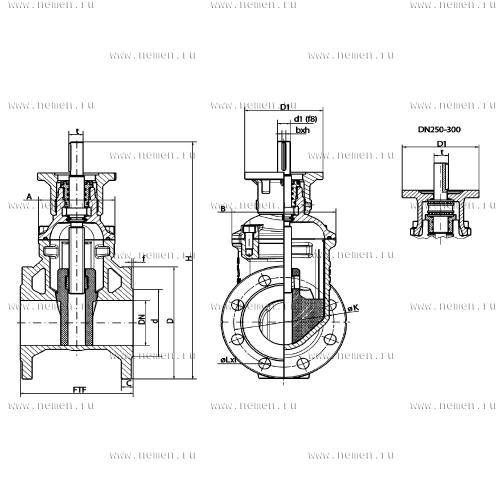

Размеры:

DN

FTF

D

K

d

C

f

L

i

10bar

16bar

10bar

16bar

10bar

16bar

10bar

16bar

мм

40

140

150

110

110

84

84

19,0

3

19

19

4

4

50

150

165

125

125

99

99

19

19

4

4

65

170

185

145

145

116

116

19

19

4

4

80

180

200

160

160

132

132

19

19

8

8

100

190

220

180

180

156

156

19

19

8

8

125

200

250

210

210

184

184

19

19

8

8

150

210

285

240

240

211

211

23

23

8

8

200

230

340

295

295

266

266

20,0

23

23

8

12

250

250

405

350

355

319

319

22,0

23

28

12

12

300

270

455

400

410

370

370

24,5

4

23

28

12

12

350

290

520

460

470

430

430

26,5

23

28

-

16

400

310

580

515

525

480

480

28,0

28

31

-

16

500

350

715

620

650

582

609

31,5

28

34

-

20

DN

A

B

H

D

d1
(f8)

I

bxh

t

Фланец ISO

Момент

Рекомендуемый привод*

Масса

мм

Nm

Regada

кг

40

103

122

320

125

20

55

6х6

22,5

F10

20-60

SO2, MO3

11,0

50

104

134

350

14,0

65

112

146

400

17,0

80

122

166

423

20,0

100

134

186

473

60-120

MO3

25,0

125

152

216

555

33,0

150

180

248

620

41,0

200

178

296

700

54,5

250

194

356

850

175

30

69

8х7

33

F14

100-250

MO3.4

88,5

300

220

420

960

126,0

350

252

564

1165

-

200-500

MO3.5

241,0

400

262

616

1262

-

298,0

500

304

758

1518

-

505,6

* - Описание электроприводов «REGADA». Другие типы приводов (AUMA, ZPA Pečky и др.) поставляются по запросу.

Другие диаметры по запросу.
