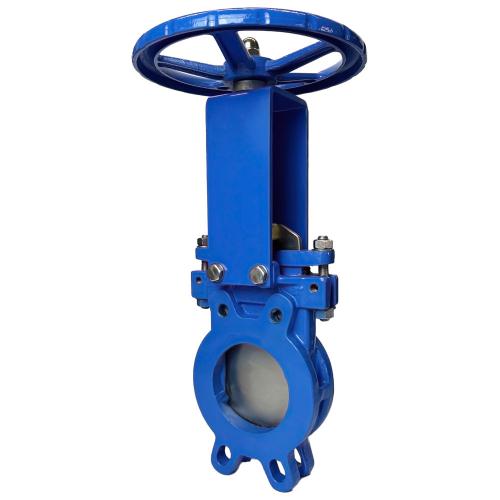

Тип |
RSV008N |
RSV009N |
|
Диаметр, DN, мм |
50 – 800 |
|
|
Температура, °С |
-10...70 |
-10...95 |
|
Максимально допустимая температура, °С |
-20...90 |
-15...120 |
|
Давление, PN, бар |
16 (DN 50-150 мм) |
|
|
10 (DN 200-250 мм) |
||
|
7 (DN 300-400 мм) |
||
|
5 (DN 450-600 мм) |
||
|
4 (DN 700 мм) |
||
|
3 (DN 800 мм) |
||
|
Среда |
чистые, загрязненные жидкости (техническая, пластовая, сточная вода), жидкости с осадком, абразивом, бумажная масса и т.д. |
|
|
Класс герметичности по ГОСТ 9544-2015 |
Класс А (при эксплуатации задвижки на чистых рабочих средах без примесей и включений) |
|
|
Присоединение |
Межфланцевое (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1) |
|
|
Тип управления |
Ручной (штурвал) |
|
|
Тип |
RSV008N |
RSV009N |
|
|
№ |
Наименование |
Материал |
|
|
1 |
Корпус |
Высокопрочный чугун GGG40 |
|
|
2 |
Шибер (нож) |
Нержавеющая сталь AISI 304 |
|
|
3 |
Седловое уплотнение |
NBR |
EPDM |
|
4 |
Соединительное уплотнение |
PTFE |
|
|
5 |
Сальниковое уплотнение |
PTFE (EPDM) |
|
|
6 |
Сальник |
Высокопрочный чугун GGG40 |
|
|
7 |
Шпиндель |
Нержавеющая сталь AISI 420 |
|
|
8 |
Опорная пластина |
Углеродистая сталь Ст3кп (Q235) |
|
|
9 |
Подшипник |
Подшипниковая сталь ШХ15 (GCr15) |
|
|
10 |
Ходовая гайка |
Латунь |
|
|
11 |
Крепежные элементы |
Нержавеющая сталь AISI 304 |
|
|
12 |
Штурвал |
Высокопрочный чугун GGG40 |
|
|

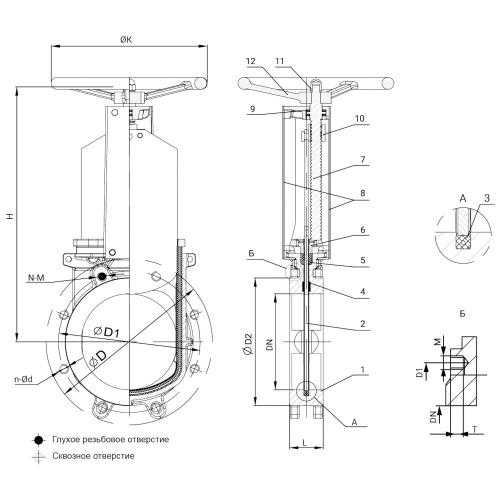

DN |
PN |
L |
ØD |
ØD1 |
ØD2 |
ØК |
H |
N-М |
n-Ød |
T |
Масса |
|
мм |
бар |
мм |
кг |
||||||||
|
50 |
10/16 |
48 |
165 |
125 |
99 |
180 |
290 |
2-М16 |
2-18 |
12 |
6,5 |
|
65 |
48 |
185 |
145 |
118 |
200 |
330 |
2-М16 |
2-18 |
12 |
8,5 |
|
|
80 |
51 |
200 |
160 |
132 |
200 |
358 |
2-М16 |
6-18 |
12 |
9,5 |
|
|
100 |
51 |
220 |
180 |
156 |
240 |
378 |
2-М16 |
6-18 |
12 |
11,0 |
|
|
125 |
57 |
250 |
210 |
184 |
260 |
428 |
2-М16 |
6-18 |
12 |
14,5 |
|
|
150 |
57 |
285 |
240 |
211 |
280 |
490 |
2-М20 |
6-23 |
14 |
18,0 |
|
|
200 |
10 |
70 |
340 |
295 |
266 |
300 |
588 |
2-М20 |
6-23 |
16 |
26,5 |
|
250 |
70 |
395 |
350 |
319 |
320 |
690 |
4-М20 |
8-23 |
16 |
39,5 |
|
|
300 |
7 |
76 |
445 |
400 |
370 |
350 |
815 |
4-М20 |
8-23 |
16 |
49,0 |
|
350 |
76 |
505 |
460 |
429 |
400 |
890 |
8-М20 |
8-23 |
18 |
70,0 |
|
|
400 |
89 |
565 |
515 |
480 |
450 |
980 |
10-М24 |
6-27 |
20 |
99,5 |
|
|
450 |
5 |
89 |
615 |
565 |
530 |
500 |
1025 |
12-М24 |
8-27 |
20 |
136,0 |
|
500 |
114 |
670 |
620 |
582 |
500 |
1230 |
12-М24 |
8-27 |
24 |
195,0 |
|
|
600 |
114 |
780 |
725 |
682 |
500 |
1390 |
14-М27 |
6-30 |
27 |
281,0 |
|
|
700 |
4 |
127 |
895 |
840 |
794 |
500 |
1720 |
16-М27 |
8-30 |
27 |
440,0 |
|
800 |
3 |
127 |
1015 |
950 |
901 |
600 |
1910 |
18-М30 |
6-33 |
30 |
535,0 |
