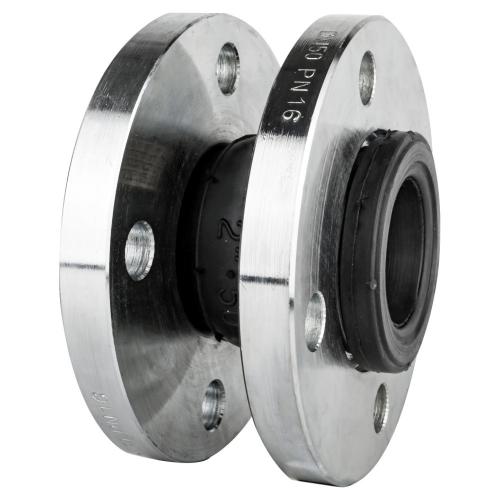

Диаметр DN, мм |
200 - 600 |
|

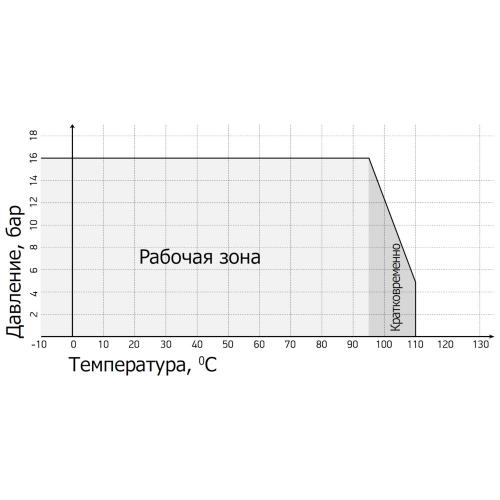

Давление PN, бар |
10 |
|
Температура, °С |
от -20 до +95 (до +110 кратковременно) |
|
Среда |
вода, этиленгликоль |
|
Тип присоединения |
фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1) |
|
№ |

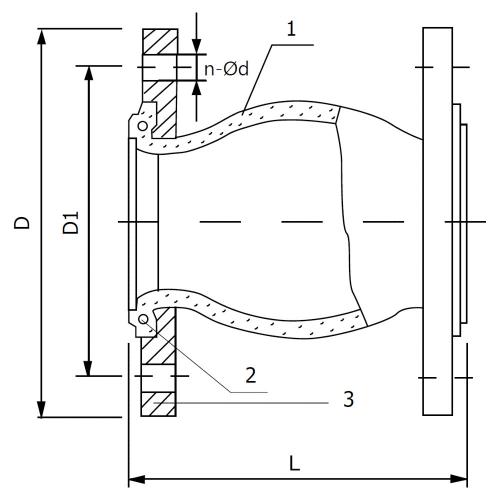

Наименование |
Материалы |
|
1 |
Гибкий элемент |
EPDM, армирован нейлоновым шинным кордом |
|
2 |
Проволочное кольцо |
Стальная проволока |
|
3 |
Фланец |
Сталь СТ.20 |
|
DN |
L |
D1 |
D |
n-Ød |

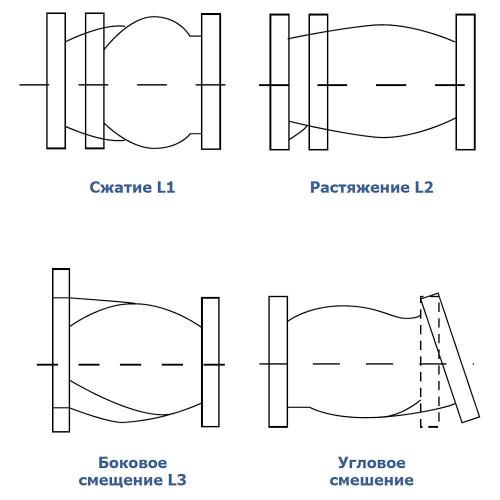

Допустимая деформация под нагрузкой в процессе эксплуатации* |
Масса |
|||
|
L1 сжатие |
L2 растяжение |
L3 боковое смещение |
Угловое смещение (изгиб) |
||||||
|
мм |
мм |
кг |
|||||||
|
200 |
205 |
295 |
340 |
8-Ø23 |
25 |
14 |
22 |
15⁰ |
17,0 |
|
250 |
240 |
350 |
395 |
12-Ø23 |
25 |
14 |
22 |
24,8 |
|
|
300 |
260 |
400 |
445 |
12-Ø23 |
25 |
14 |
22 |
32,2 |
|
|
350 |
265 |
460 |
505 |
16-Ø23 |
25 |
16 |
22 |
27,5 |
|
|
400 |
265 |
515 |
565 |
16-Ø26 |
25 |
16 |
22 |
46,5 |
|
|
450 |
265 |
565 |
615 |
20-Ø26 |
25 |
16 |
22 |
48,7 |
|
|
500 |
265 |
620 |
670 |
20-Ø26 |
25 |
16 |
22 |
61,0 |
|
|
600 |
265 |
725 |
780 |
20-Ø30 |
25 |
16 |
22 |
68,5 |
|
* - на трубопроводе после его опорожнения деформация компенсаторов должна быть восстановлена
Внимание!
Недопустима одновременная работа компенсатора на растяжение и сдвиг
