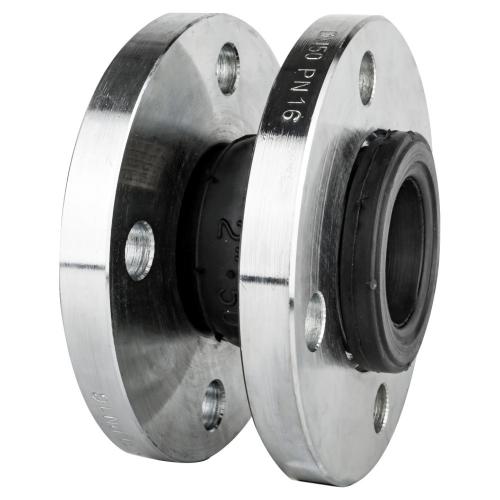

Диаметр DN, мм |
25 - 600 |
|
Давление PN, бар |
16 |
|

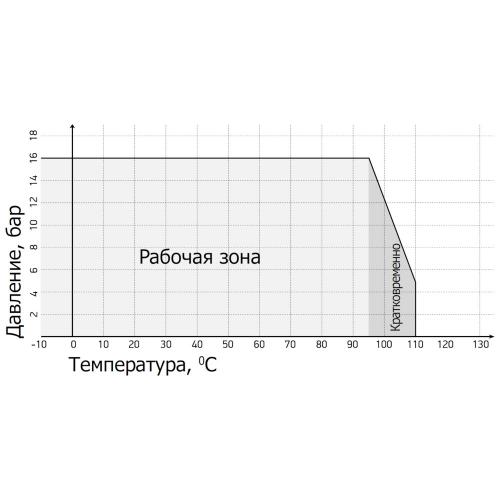

Температура, °С |
от -20 до +95 (до +110 кратковременно) |
|
Среда |
вода, этиленгликоль |
|
Тип присоединения |
фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1) |
|
№ |
Наименование |
Материалы |
|
1 |
Гибкий элемент |
EPDM, армирован нейлоновым шинным кордом |
|
2 |
Проволочное кольцо |
Стальная проволока |
|
3 |
Фланец |
Сталь СТ.20 |
|

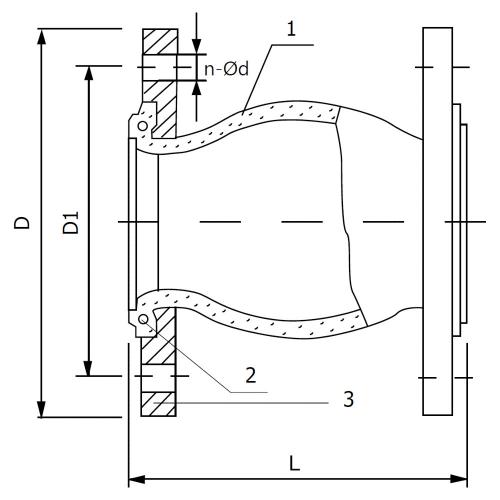

DN |
L |
D1 |
D |
n-Ød |
Допустимая деформация под нагрузкой в процессе эксплуатации* |
Масса |
|||
|
L1 сжатие |
L2 растяжение |
L3 боковое смещение |
Угловое смещение (изгиб) |
||||||
|
мм |
мм |
кг |
|||||||
|
25 |
95 |
85 |
115 |
4-Ø14 |
6 |
8 |
8 |
15⁰ |
2,9 |
|
32 |
95 |
100 |
140 |
4-Ø18 |
8 |
4 |
8 |
3,0 |
|
|
40 |
95 |
110 |
150 |
4-Ø18 |
8 |
4 |
8 |
3,6 |
|
|
50 |
105 |
125 |
165 |
4-Ø18 |
8 |
5 |
8 |
4,1 |
|
|
65 |
115 |
145 |
185 |
4-Ø18 |
12 |
6 |
10 |
5,2 |
|
|
80 |
130 |
160 |
200 |
8-Ø18 |
12 |
6 |
10 |
6,3 |
|
|
100 |
135 |
180 |
220 |
8-Ø18 |
18 |
10 |
12 |
7,2 |
|
|
125 |
170 |
210 |
250 |
8-Ø18 |
18 |
10 |
12 |
10,0 |
|
|
150 |
180 |
240 |
285 |
8-Ø22 |
18 |
10 |
12 |
13,5 |
|
|
200 |
205 |
295 |
340 |
12-Ø22 |
25 |
14 |
22 |
17,0 |
|
|
250 |
240 |
355 |
405 |
12-Ø26 |
25 |
14 |
22 |
24,8 |
|
|
300 |
260 |
410 |
460 |
12-Ø26 |
25 |
14 |
22 |
32,2 |
|
|
350 |
265 |
470 |
520 |
16-Ø26 |
25 |
16 |
22 |
27,5 |
|
|
400 |
265 |
525 |
580 |
16-Ø30 |
25 |
16 |
22 |
46,5 |
|
|
450 |
265 |
585 |
640 |
20-Ø30 |
25 |
16 |
22 |
62,0 |
|
|
500 |
265 |
650 |
715 |
20-Ø33 |
25 |
16 |
22 |
84,0 |
|
|
600 |
265 |
770 |
840 |
20-Ø36 |
25 |
16 |
22 |
105,0 |
|
* - на трубопроводе после его опорожнения деформация компенсаторов должна быть восстановлена
Внимание!
Недопустима одновременная работа компенсатора на растяжение и сдвиг
