Вентиль запорный тип RSV016N

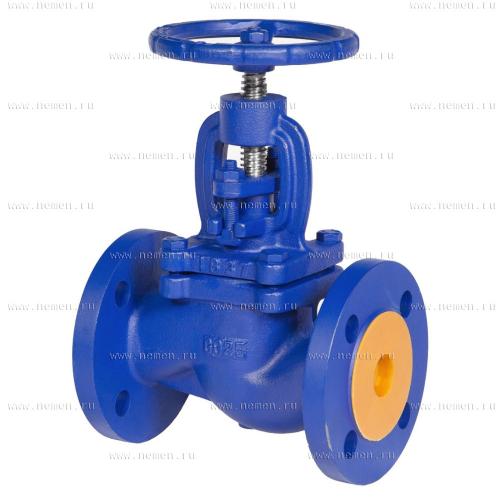

ВЕНТИЛЬ ЗАПОРНЫЙ ФЛАНЦЕВЫЙ ТИП RSV016N
ВЕНТИЛЬ ЗАПОРНЫЙ ФЛАНЦЕВЫЙ ТИП RSV016N
ВЕНТИЛЬ ЗАПОРНЫЙ ФЛАНЦЕВЫЙ ТИП RSV016N
ВЕНТИЛЬ ЗАПОРНЫЙ ФЛАНЦЕВЫЙ ТИП RSV016N
ВЕНТИЛЬ ЗАПОРНЫЙ ФЛАНЦЕВЫЙ ТИП RSV016N График температура - давление
График температура - давление
Характеристика:

Диаметр DN, мм

15 – 300

Давление PN, бар

16

Температура, °С

до +300

Среда

Вода, этиленгликоль, водяной пар, слабые кислотные и щелочные среды и другие нейтральные среды.

Класс герметичности

"А" по ГОСТ 9544-2015

Тип управления

Штурвал – стандартная поставка;

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1)

Материалы:

Наименование

Материалы

1

Корпус

Чугун GG25

2

Седло

Нержавеющая сталь x20Cr13

3

Тарелка

Нержавеющая сталь x20Cr13

4

Прокладка корпуса

Графит

5

Шток

Нержавеющая сталь x20Cr13

6

Болт

Сталь

7

Сальниковая набивка

Графит

8

Крышка корпуса

Чугун GG25

9

Сальник

Чугун GG25

10

Болт

Сталь

11

Гайка

Сталь

12

Втулка

Бронза

13

Штурвал

Штампованная сталь

14

Гайка

Сталь

Размеры:

DN

L

H

D

D1

D2

b-f

Z-Ød

Масса

мм

мм

кг

15

130

167

95

65

46

14-2

4-Ø14

3.1

20

150

167

105

75

56

16-2

4-Ø14

3.9

25

160

175

115

85

65

16-2

4-Ø14

5.1

32

180

186

140

100

76

18-2

4-Ø19

8.0

40

200

220

150

110

84

18-2

4-Ø19

9.9

50

230

239

165

125

99

20-2

4-Ø19

14.2

65

290

266

185

145

118

20-2

4-Ø19

20.4

80

310

317

200

160

132

22-2

8-Ø19

28.8

100

350

339

220

180

156

24-2

8-Ø19

38.0

125

400

411

250

210

184

26-2

8-Ø19

58.0

150

480

441

285

240

211

26-2

8-Ø23

75.0

200

600

499

340

295

266

30-2

12- Ø23

122.0

250

730

530

405

355

319

32-3

12- Ø28

208.0

300

850

640

460

410

375

32-3

12- Ø28

350.0

Гидравлическая характеристика Kv, м3/ч:

DN, мм

15

20

25

32

40

50

65

80

100

125

150

200

250

300

Kv, м3

5.9

7.4

13

18

30

41

79

115

181

225

364

690

1010

1460
