Вертикальный многоступенчатый насос тип CVN 3-4-0

Вертикальный многоступенчатый центробежный насос in-line тип CVN 3-4-0
Вертикальный многоступенчатый центробежный насос in-line тип CVN 3-4-0
Вертикальный многоступенчатый центробежный насос in-line тип CVN 3-4-0
Вертикальный многоступенчатый центробежный насос in-line тип CVN 3-4-0

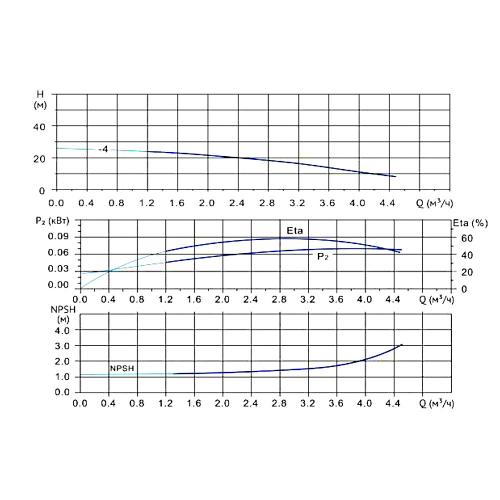

Вертикальный многоступенчатый центробежный насос in-line тип CVN 3-4-0 Гидравлические характеристики
Гидравлические характеристики
Вертикальный многоступенчатый центробежный насос in-line тип CVN 3-4-0
Характеристика:

Диаметр DN, мм

32

Давление PN, бар

25

Номинальный расход, м3

3

Номинальный напор, м

17,5

Максимальный напор, м

25

Среда

вода и другие жидкости, нейтральные к материалам насоса

Температура, °С

от -10 до +120

Максимальная температура окружающей среды, °С

+40

Количество рабочих колёс общее

4

В том числе количество рабочих колёс уменьшенного диаметра

0

Код торцевого уплотнения

HQCV

Электропитание

3х380В 50Гц

Номинальная мощность, кВт

0,37

Степень защиты

IP55

Тип присоединения

фланцевый (стандарт DIN)

Материалы:

Наименование

Материалы

1

Головная часть насоса

чугун

2

Рабочее колесо

нержавеюшая сталь

3

Блок рабочих колёс

нержавеюшая сталь

4

Основание

чугун
Гидравлические характеристики:

Расход, Q, м³/ч

1,2

1,6

2

2,4

2,8

3

3,2

3,4

3,6

3,4

Напор, Н, м

24

23

21,5

20

18,5

17,5

16,5

15

13,5

11

Размеры:

Тип

DN

B1

B2

B1+B2

D1

D2

Масса

мм

кг

CVN 3-4-0

32

298

205

503

133

102

24
