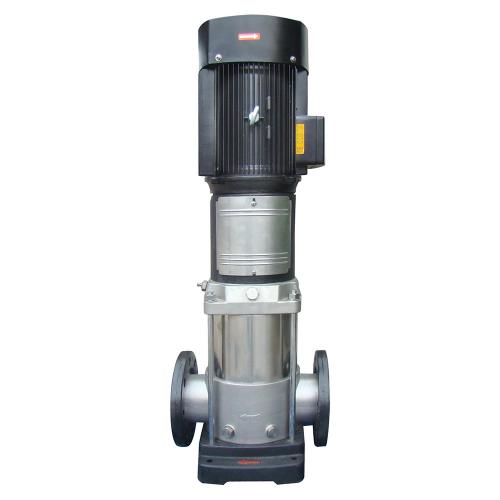

Вертикальный многоступенчатый насос тип CVFN 4-4-0

Гидравлические характеристики

Гидравлические характеристики
Характеристика:
Диаметр DN, мм |
32 |
Давление PN, бар |
25 |
Номинальный расход, м3/ч |
4 |
Номинальный напор, м |
31 |
Максимальный напор, м |
41 |
Среда |
вода и другие жидкости, нейтральные к материалам насоса |
Температура, °С |
от -10 до +120 |
Максимальная температура окружающей среды, °С |
+40 |
Количество рабочих колёс общее |
4 |
В том числе количество рабочих колёс уменьшенного диаметра |
0 |
Код торцевого уплотнения |
HQCV |
Электропитание |
3х380В 50Гц |
Номинальная мощность, кВт |
0,75 |
Степень защиты |
IP55 |
Тип присоединения |
фланцевый (стандарт DIN) |
Материалы:
№ |
Наименование |
Материалы |
1 |
Головная часть насоса |
чугун |
2 |
Рабочее колесо |
нержавеюшая сталь |
3 |
Блок рабочих колёс |
нержавеюшая сталь |
4 |
Основание |
нержавеюшая сталь |

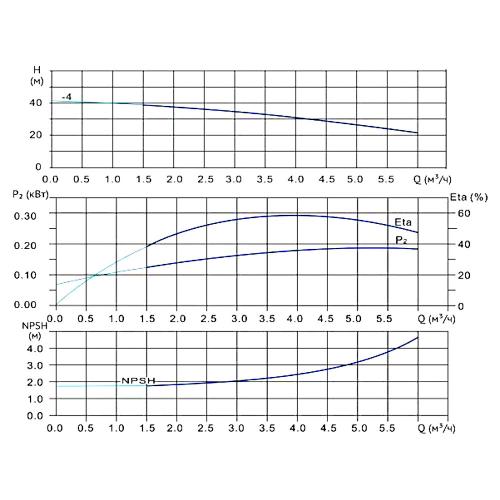

Гидравлические характеристики:
Расход, Q, м³/ч |
1 |
2 |
3 |
4 |
4,5 |
5 |
5,5 |
6 |
Напор, Н, м |
40 |
38 |
35 |
31 |
29 |
27 |
24 |
22 |

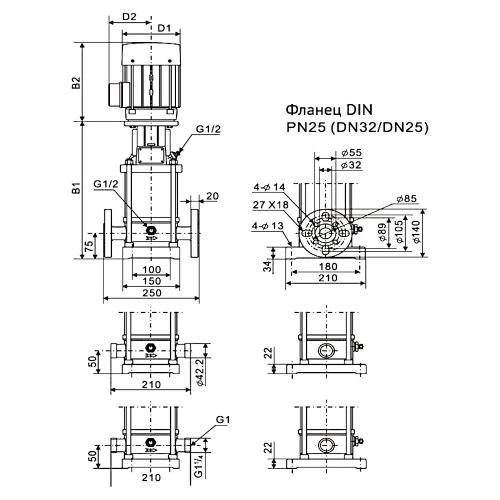

Размеры:
Тип |
DN |
B1 |
B2 |
B1+B2 |
D1 |
D2 |
Масса |
мм |
кг |
CVFN 4-4-0 |
32 |
299 |
205 |
504 |
133 |
102 |
23 |
