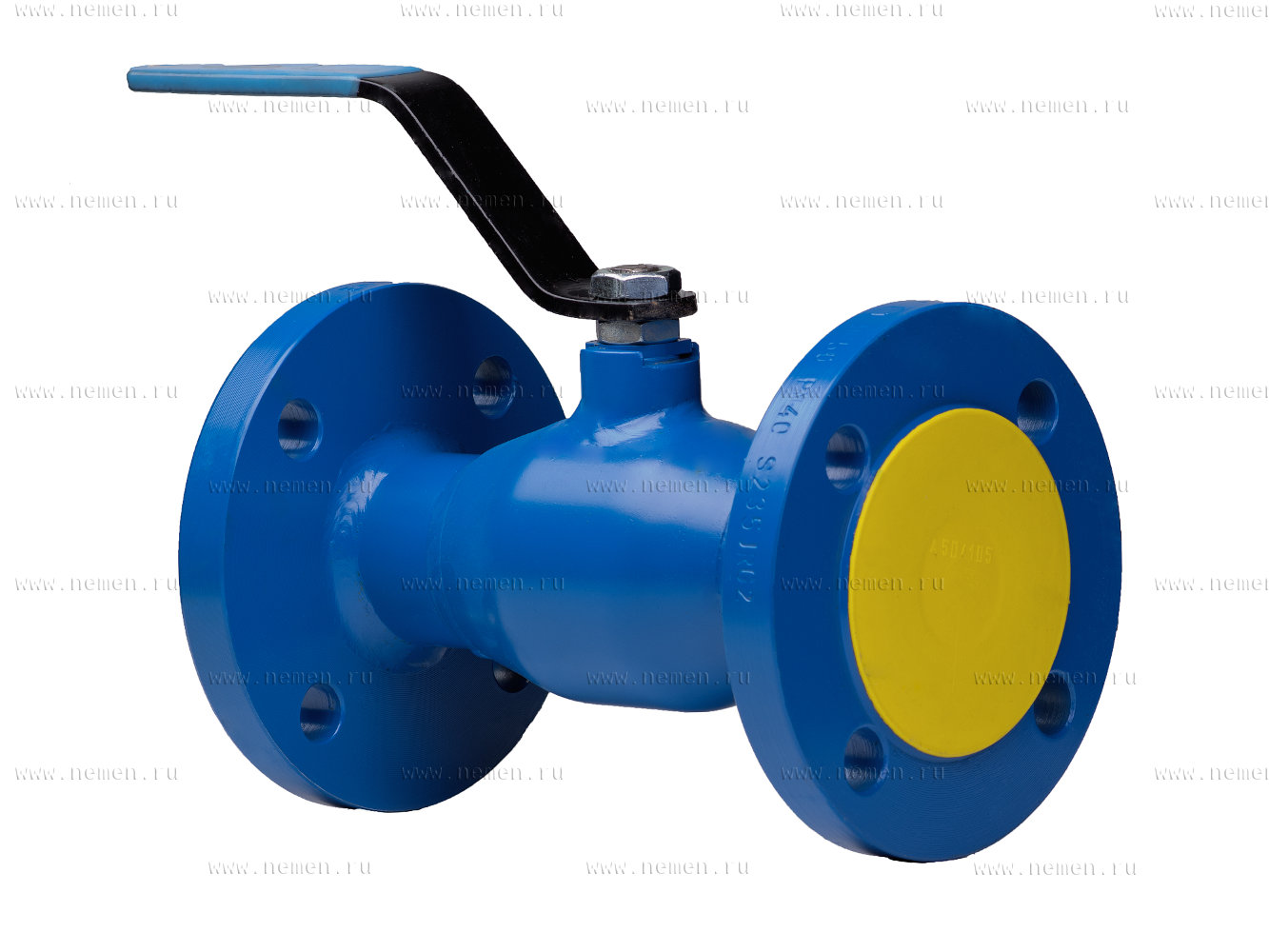

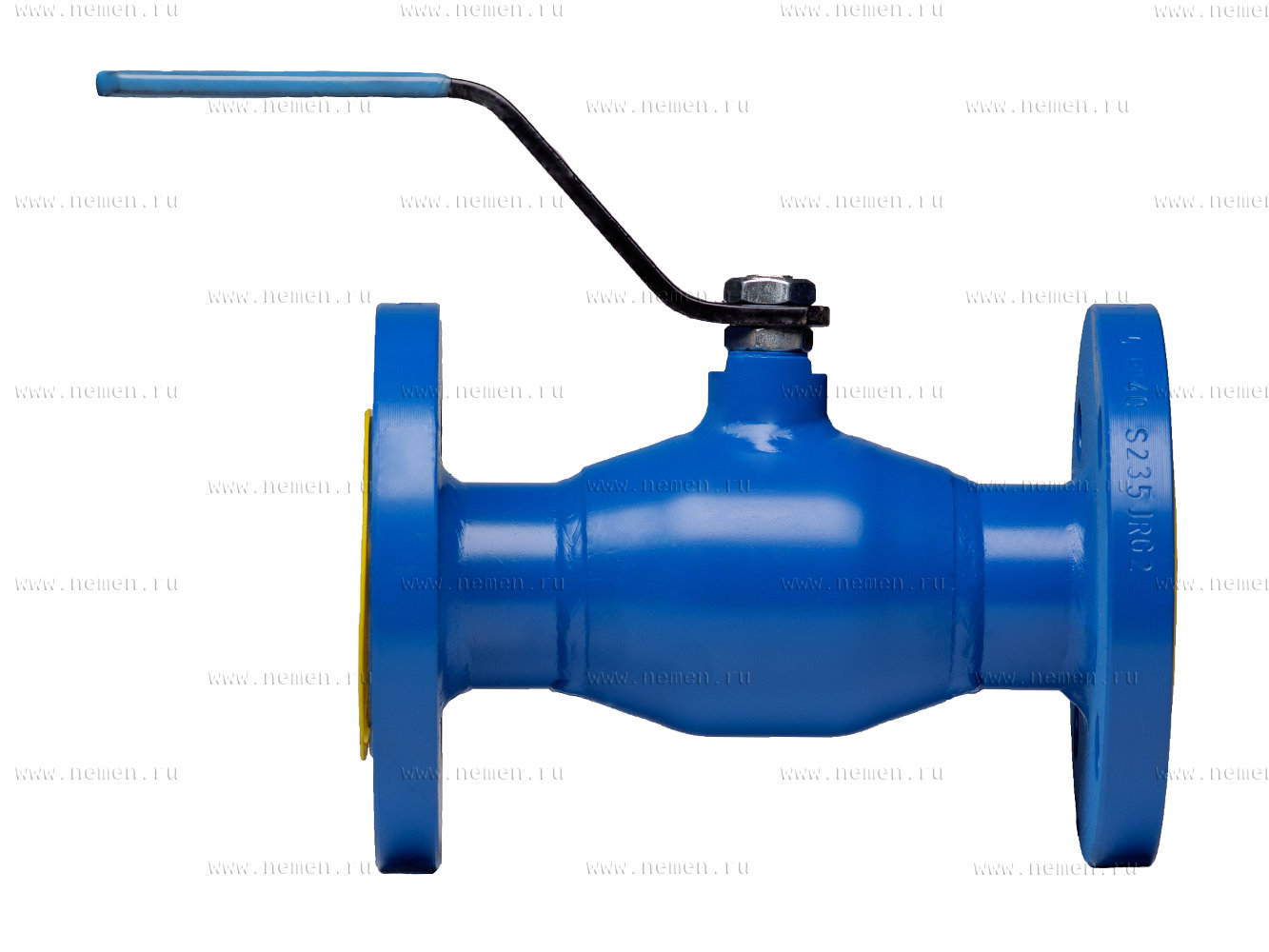

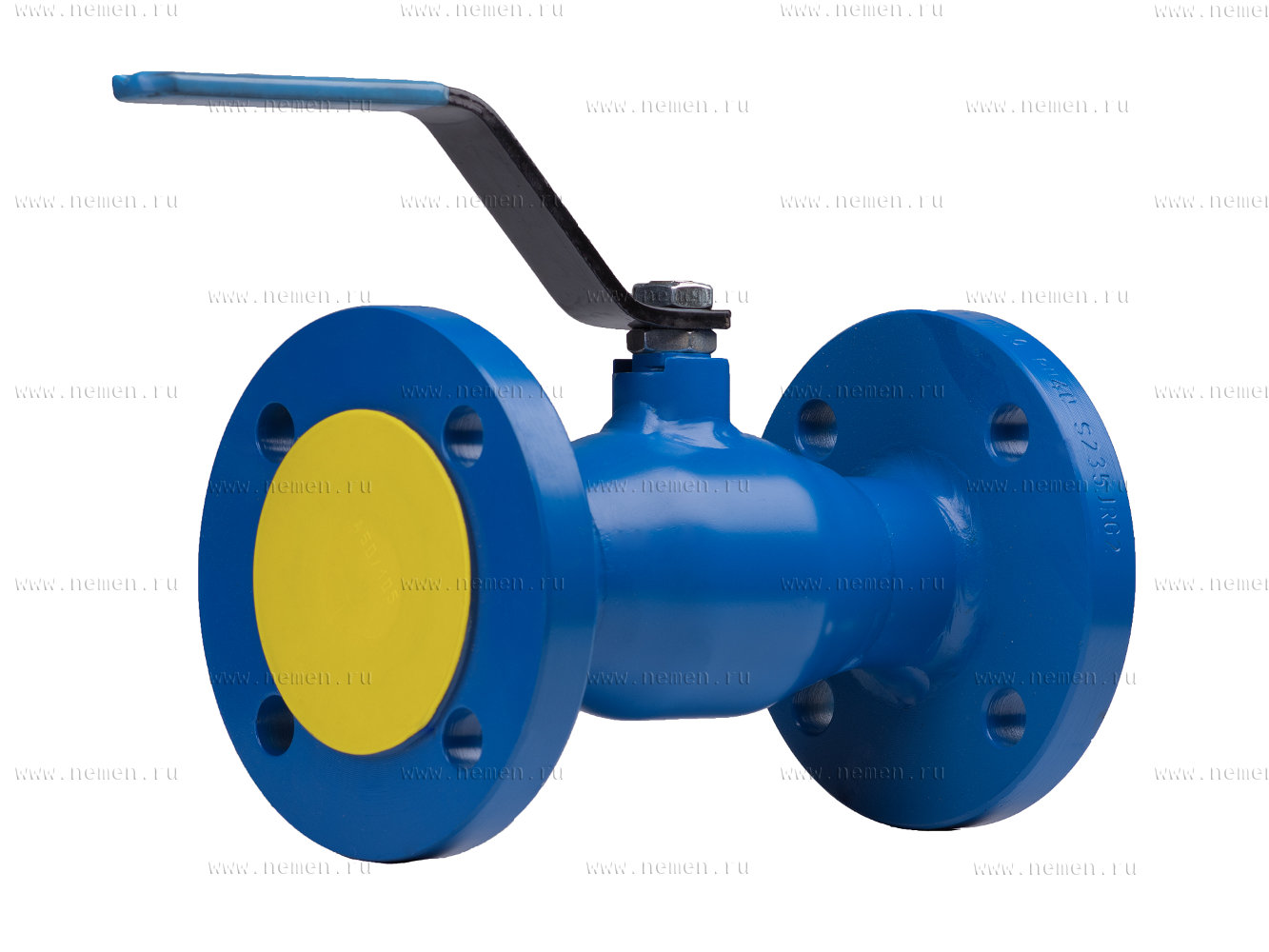

КРАН ШАРОВОЙ ТИП WKС-1a DN 15 - 65 мм

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП WK модификация WKС-1a Dn 15 - 65 мм
КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП WK модификация WKС-1a Dn 15 - 65 мм
КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП WK модификация WKС-1a Dn 15 - 65 мм

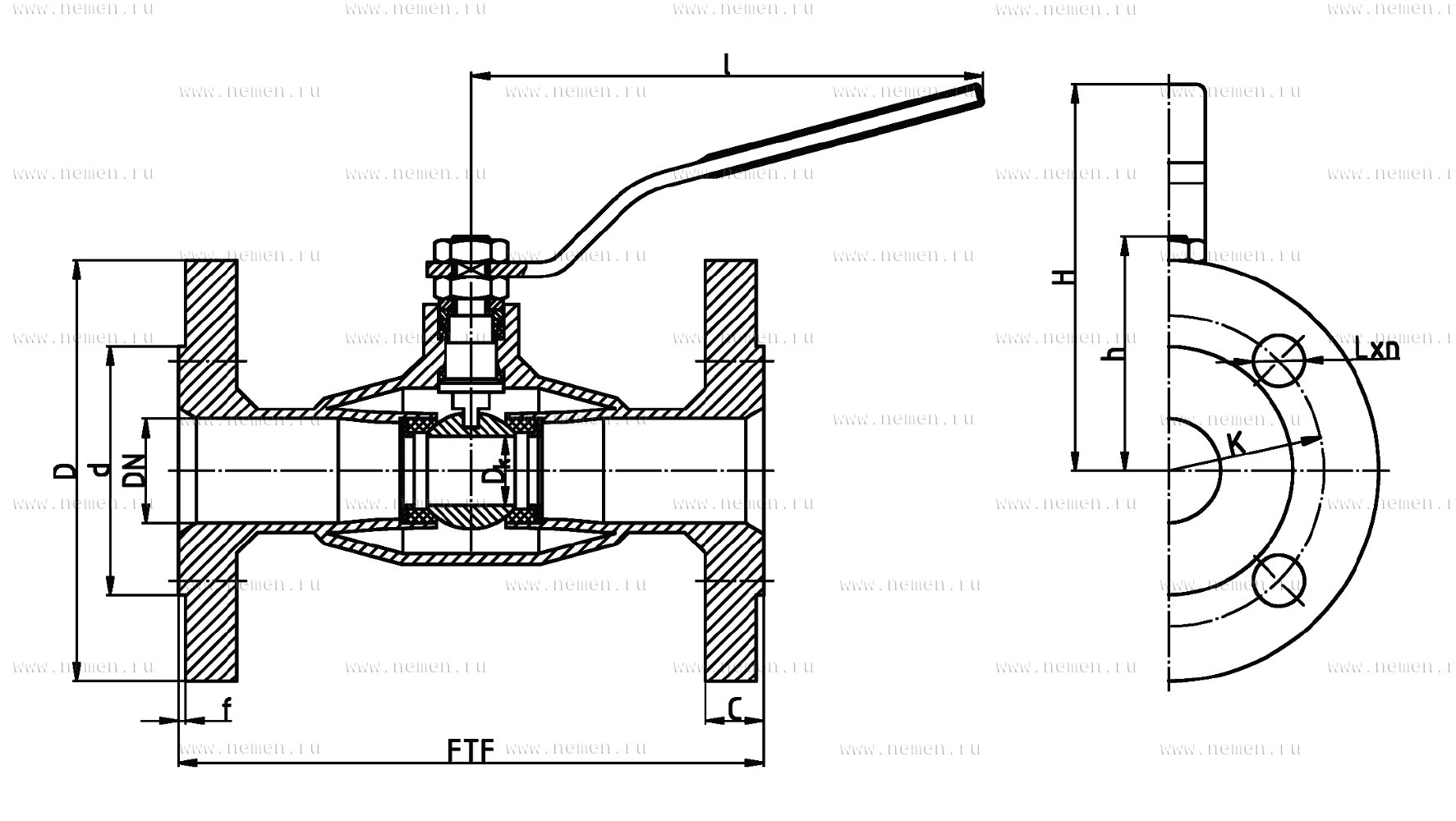

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП WK модификация WKС-1a Dn 15 - 65 мм Чертеж
Чертеж

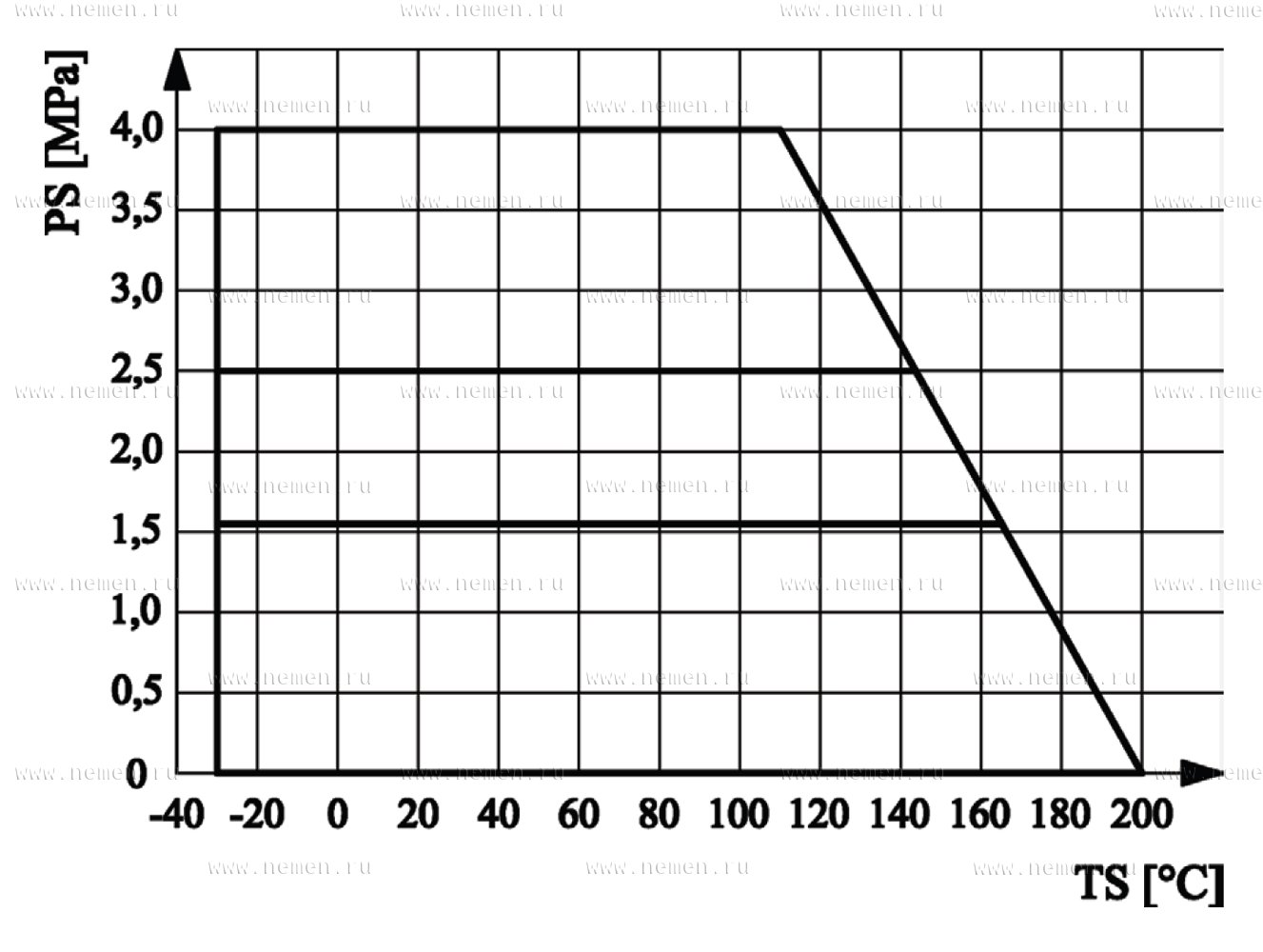

КРАН ШАРОВОЙ СТАНДАРТНЫЙ ФЛАНЦЕВЫЙ ДЛЯ ВОДЫ ТИП WK модификация WKС-1a Dn 15 - 65 мм График температура - давление
График температура - давление
Характеристика:

Диаметр, DN, мм

15 - 65

Давление, PN, бар

16 - 40

Температура, °С

-30...200

Среда

вода и другие жидкие среды, не оказывающие агрессивного воздействия на материалы шарового крана, без механических примесей и не дающие твердых отложений на шаре и внутренних поверхностях крана

Класс герметичности по ГОСТ 9544-2015-«А».

Электроприводы и механические редукторы для шаровых кранов подробнее



Материалы:

Наименование

Материалы

Корпус

конструкционная сталь P235N

Шар

нержавеющая сталь X5CrNi18-10

Шток

нержавеющая сталь X30Cr13

Уплотнение шара

PTFE + С

Прокладка

сталь с покрытием S235JR + Zn

Пружина

пружинная сталь 50CrV4

Уплотнение штока

PTFE

Прокладка

PTFE

Ограничитель

сталь с покрытием S235JR + Zn

Гайка

сталь с покрытием S235JR + Zn

Ручка

углеродистая сталь S235JR



Размеры:

DN

PN

L

Dk

D

d

С

f

к

L

h

I

H

n

Kvs

Масса

мм

бар

мм

м3

кг

15

16-40

130

10

95

45

14

2

65

14

50

140

92

4

6

1,7

20

16-40

150

15

105

58

16

2

75

14

57

140

100

4

15

2,4

25

16-40

160

20

115

68

16

2

85

14

64

140

105

4

30

3

32

16-40

180

25

140

78

18

2

100

18

69

140

110

4

41

4,4

40

16-40

200

32

150

88

18

2

110

18

85

200

142

4

72

6

50

16-40

230

40

165

102

20

2

125

18

90

200

150

4

104

7,2

65

16

270

50

185

122

20

2

145

18

97

200

155

4

160

10

25

270

50

185

122

22

2

145

18

97

200

155

8



11

Тип управления - ручка (стандартная поставка).

Под заказ кран может поставляться с установленным механическим редуктором, электроприводом.

Ответные фланцы рекомендуем в соответствии с ГОСТ 33259-2015 (ГОСТ 12821-80 исп.1)
