КРАН ШАРОВОЙ ТИП WKC-4с DN 15 - 40 мм

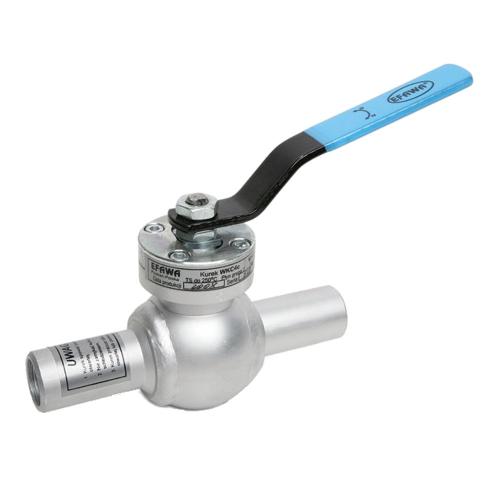

КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ ПОД ПРИВАРКУ ДЛЯ ПАРА ТИП WK модификация WKC-4с Dn 15 - 40 мм
КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ ПОД ПРИВАРКУ ДЛЯ ПАРА ТИП WK модификация WKC-4с Dn 15 - 40 мм Чертеж
Чертеж

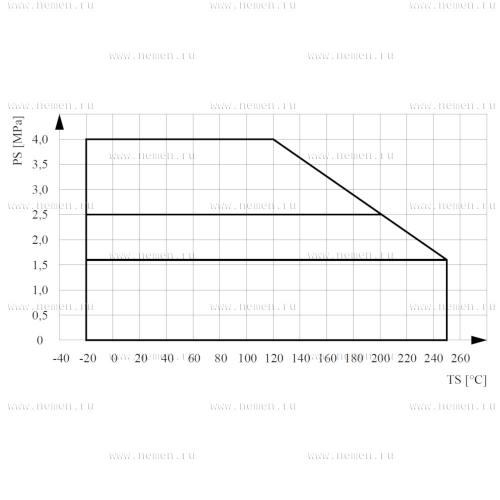

КРАН ШАРОВОЙ ПОЛНОПРОХОДНОЙ ПОД ПРИВАРКУ ДЛЯ ПАРА ТИП WK модификация WKC-4с Dn 15 - 40 мм График температура - давление
График температура - давление
Характеристика:

Диаметр, DN, мм

15 - 40

Давление, PN, бар

40

Температура°С

-30...250

Среда

Водяной пар (пар-мазут), горячая вода и другие жидкие среды, не оказывающие агрессивного воздействия на материалы шарового крана, без механических примесей и не дающие твердых отложений на шаре и внутренних поверхностях крана

Класс герметичности по ГОСТ 9544-2015-«А».

Электроприводы и механические редукторы для шаровых кранов подробнее



Материалы:

Наименование

Материалы

Корпус

конструкционная сталь P235GH (P235GH+Zn – исп.WKC-4a)

Шар

нержавеющая сталь X5CrNi18-10

Шток

нержавеющая сталь X30Cr13

Уплотнение шара

PTFE + С

Прокладка

сталь с покрытием S235JR + Zn

Пружина

пружинная сталь 50CrV4

Уплотнение штока

PTFE

Прокладка

PTFE

Ограничитель

сталь с покрытием S235JR + Zn

Ручка

углеродистая сталь S235JR



Размеры:

DN

PN

L

h

H

dz x g

I ручки

□ S

Фланец

Масса

мм

бар

мм

мм х мм

мм

мм

ISO 5211

кг

15

16-40

130

71

112

21,3x2,3

140

11

F05

1

20

16-40

150

74

116

26,9x2,6

140

11

F05

1,3

25

16-40

160

79

120

33,7x2,6

140

11

F05

2

32

16-40

180

100

157

42,4x2,6

200

11

F05

4

40

16-40

200

105

163

48,3x2,6

200

11

F05

4,8

Тип управления - ручка (стандартная поставка).

Под заказ кран может поставляться с установленным механическим редуктором, электроприводом.
