Клапан предохранительный тип 775

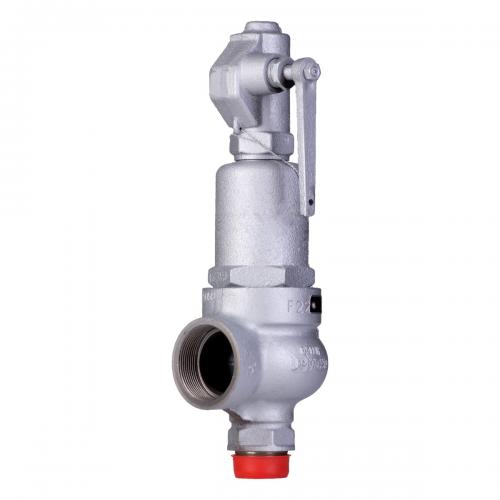

КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ СБРОСНОЙ ТИП 775
КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ СБРОСНОЙ ТИП 775

Клапан устанавливается строго в вертикальном положении.

При работе с жидкостями выхлопную систему выполнять под углом.

Применение:

Воздух, вода, водяной пар и другие нейтральные газы и пары.

Характеристика:

Тип

Материал корпуса

DN, мм

PN, бар

Т °С

Исполнение клапана (стандарт)

New

Ex

775

В

Сфероидальный чугун
EN-GJL-400-15

Уплотнение седла клапана металл-металл (1)

20-32

C - 16

-10…200*

01-1

775



P

02-1



G

03-1

C

P

04-1

C

G

05-1



WM

06-1

C

WM

07-1



WM G

08-1

C

WM G

Тип присоединения

резьбовое

Исполнение клапана (стандарт)

Среды применения

New

Ex

01-1

P

стандартное исполнение для воздуха, водяного пара, химически нейтральных газов и паров

02-1

G

газонепроницаемое исполнение для пара и газов

03-1

C*   P

исполнение с ограничением хода для жидкостей (также для воздуха, водяного пара, хим. нейтральных газов и паров)

04-1

C*   G

исполнение с ограничением хода газонепроницаемое

05-1

WM

морское исполнение для пара и газов

06-1

C*   WM

исполнение с ограничением хода, морское

07-1

WM G

газонепроницаемое морское исполнение

08-1

C*   WM G

исполнение с ограничением хода, газонепроницаемое морское

* - Клапаны с ограничением хода (подъема) - ограничение конструкционного хода тарелки до значения 0,12 диаметра седла «do», применяемые для воды и других нейтральных жидкостей.

Форма заказа клапана:

Тип

Материал корпуса

DN,мм

PN, бар

Исполнение

Т °С

Настройка пружины

Исполнение Ex

775

В

25

С

02-1

-10…200

……

775 G

Материалы:

Наименование

Материалы

Исполнение клапана (стандарт)
тип 775

В (PN 16)

01-1, 02-1, 03-1, 04-1

05-1, 06-1, 07-1, 08-1

(ex. 775 )

1

Корпус

Сфероидальный чугун EN-GJL-400-15

2

Седло

Нержавеющая сталь X39CrMo17-1

3

Тарелка

Нержавеющая сталь X39CrMo17-1

4

Колокол

Нержавеющая сталь X20Cr13

5

Кожух

Сфероидальный чугун EN-GJS-400-15

6

Стержень (шток)*

Нержавеющая сталь X20Cr13

7

Колпак, подрывной рычаг

Сфероидальный чугун EN-GJS-400-15

8

Пружина

Пружинная сталь 51CrV4

Температура Т °С

-10…200

* - для морского исполнения (05, 06, 07, 08) стержень выполнен из нержавеющей стали Х17CrNi16-2

Размеры:

Исполнение тип 775

В

Масса

(ex. 775)

DN

Седло

Присоед. d1

Присоед. d2

S1

S2

H

d1xd2

d0

A

G

а

G

b

мм

мм

мм2

"

мм

"

мм

мм

кг

20х32

16

201

3/4

15

1 1/4

18

50

71

305

3,4

25х40

20

314

1

18

1 1/2

20

54

80

332

4,1

32х50

25

491

1 1/4

19

2

22

65

88

356

5,4

Коэффициент расхода (истечения):

Тип клапана

DN, мм

775 (01-1, 02-1, 05-1,07-1) / (775)

775 ( 03-1, 04-1, 06-1, 08-1) / (ex. 775 С)

для пара и газов ὰ

с ограничением хода (С)

для жидкостей ὰ

для пара и газов ὰ

Диапазон давления, бар

b1=10%

Диапазон давления, бар

b1=10%

Диапазон давления, бар

b1=10%

Тип 775

20х32

1,5 ≤ Р < 4

0,6

1,5 ≤ Р < 16

0,26

1,5 ≤ Р < 4

0,3

4 ≤ Р < 16

0,66





4 ≤ Р < 16

0,33

25х40

1,5 ≤ Р < 4

0,63

1,5 ≤ Р < 16

0,29

1,5 ≤ Р < 4

0,36

4 ≤ Р < 16

0,68









32х50

1,5 ≤ Р < 4

0,66

1,5 ≤ Р < 16

0,36

1,5 ≤ Р < 4

0,48

4 ≤ Р < 16

0,72





4 ≤ Р < 16

0,52

Основные диапазоны настройки пружин (бар):

DN

775 (01-1 , 02-1 , 03- 1 , 04-1 , 05-1 , 06-1 , 07-1 , 08-1 ) /
(ex. 775, 775 С)

20

Ex

1,5-2,6

2,5-3,7

3,6-5

4,8-6,4

6-8

7,6-10,5

10-12,5

12-16

New

1,5-1,65

1,6-1,85

1,8-2,3

2-2,5

2,3-3

2,95-3,65

3,5-4,1

4-4,5

4,4-5,2

5,1-6,2

6,1-8,1

7,5-11

10,8-12,9

12,5-16

25

Ex

1,5-2,4

2,3-3,6

3,5-4,7

4,4-8

7,5-12

11,5-16





New

1,5-2,2

2-2,65

2,5-4,5

4-6

5,5-7

6,5-10

9,5-16





32

Ex

1,5-2

1,9-3,6

3,5-6

5,5-8

7,5-12

11,5-16





New

1,5-1,9

1,8-2,5

2,4-3,2

3-4

3,8-5

4,8-6,3

6-7,5

7-8,5

8-12,5

12-16



для паровых котлов применяются ограничения - 10 бар и Т = 200°С

В случае, если требуемое значение давления начала открытия указано в обоих по соседству диапазонах давления, следует применять пружину более высокого диапазона.
