Электропривод тип NV24A-RE

ЭЛЕКТРИЧЕСКИЙ ПРИВОД BELIMO ТИП NV24A-RE
ЭЛЕКТРИЧЕСКИЙ ПРИВОД BELIMO ТИП NV24A-RE Схема подключения<br />Откр/закр, 24 =/~ В
Схема подключения
Откр/закр, 24 =/~ В
ЭЛЕКТРИЧЕСКИЙ ПРИВОД BELIMO ТИП NV24A-RE Схема подключения<br />3-поз. 24 =/~ В
Схема подключения
3-поз. 24 =/~ В

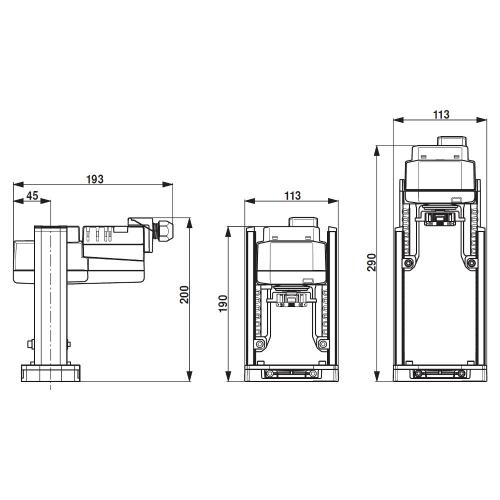

ЭЛЕКТРИЧЕСКИЙ ПРИВОД BELIMO ТИП NV24A-RE Габаритные размеры, мм
Габаритные размеры, мм
Технические данные:

Номинальное напряжение

24 В В ~ 50/60 Гц ; 24 В=

Диапазон номинального напряжения

19,2…28,8 В ~ / 21,6…28,8 В=

Расчетная мощность

3 ВА

Потребляемая мощность:
       - во время движения
       - в состоянии покоя


1,5 Вт
0.5 Вт

Соединение

Клеммы 4 мм² ( кабель Ø 4...10 мм)

Параллельное подключение

Возможно (с учетом мощностей)

Действующее усилие

1000 Н

Варианты управления

Откр/Закр
3-позиционное

Ручное управление

Отключение редуктора нажатием кнопки

Ход штока

20 мм

Время работы двигателя

150 с / 20 мм

Уровень шума двигателя

Макс. 45 дБ

Индикация положения

Механический указатель, 5…20 мм хода штока

Класс защиты

III (для низких напряжений)

Степень защиты корпуса

IP54

Температура окружающей среды

0…+50º С

Температура хранения

-40…+80º С

Влажность окружающей среды

95% отн., не конденсир.

Техническое обслуживание

Не требуется

Вес

2,6 кг

Аксессуары:

Описание

Обозначение

Электрические

Вспомогательный переключатель , корпус серого цвета

S2А-Н

Электрическое подключение:

Примечание:

  • Подключать через изолированный трансформатор !
  • Возможно параллельное подключение других электроприводов с учетом мощностей
  • Переключатель изменения направления движения меняет направление движения при нормальной эксплуатации.
