СОЛЕНОИДНЫЙ КЛАПАН тип 2VExxIDA

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора соленоидного клапана



Характеристика:

Диаметр, DN, мм

6-50

Среда

вода холодная и горячая,  воздух, легкие масла, другие химически нейтральные для материалов клапана, без механических примесей, не горючие или взрывоопасные жидкости и газы (в зависимости от типа уплотнения)

Температура рабочего агента, °С

10...130

Давление, бар

16

Температура окр. среды, °С

max 50

Минимальный перепад давления на клапане, бар

0,2

Максимальный перепад давления на клапане, бар

10-12

Степень защиты

IP 65

Стандарт

переменный ток (АС)

напряжение: 220-230 В; 50 Гц

мощность: 16 W

Специальное исполнение

постоянный ток (DС)

напряжение: 24 В

Клапаны не предназначены для работы во взрывоопасной среде

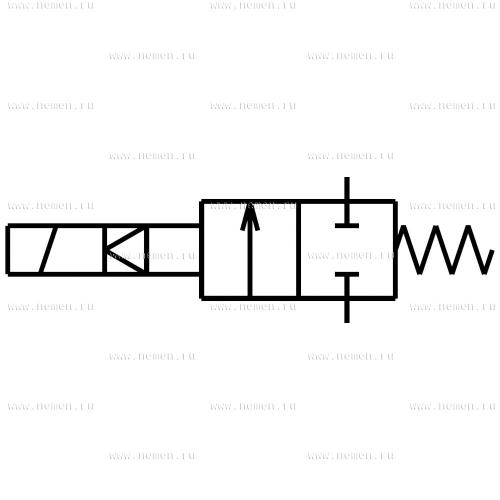

2VExxIDA - нормально-открытый, запорный.

2VExxIDA - «x» обозначает цифры от 0 до 9.




Материалы:

Наименование

Материалы

Корпус

латунь CuZn40Pb2

Крышка

Внутренние части

нержавеющая сталь

Пружина

кислотостойкая сталь

Мембрана

EPDM или NBR

Катушка электромагнита вместе с правильно помещенным штепселем отвечает требованиям степени защиты IP 65.


ЭЛЕКТРОМАГНИТНЫЙ НОРМАЛЬНО-ОТКРЫТЫЙ ЗАПОРНЫЙ КЛАПАН тип 199.02 модификация 2VExxIDA



Размеры:




Модификация

G

DN

A

В

D

Е

F

Н

I

Kv

Масса

мм

м3

кг

2VE6IDA

1/4

10

133

12

60

114

24

38

0

0,95

0,8

2VE10IDA

3/8

10

133

12

60

114

24

38

0

1,6

0,7

2VE13IDA

1/2

15

142

16

84

123

32

56

24

3,0

1,1

2VE16IDA

3/4

20

142

16

84

123

32

56

24

3,6

1,6

2VE25IDA

1

25

155

18

112

136

41

70

31

8,5

1,8

2VE32IDA

1 1/4

32

186

22

140

167

60

96

41

17,5

3,6

2VE40IDA

1 1/2

40

186

22

140

167

60

96

41

18,5

3,8

2VE50IDA

2

50

207

35

163

188

72

112

55

38,0

5,0
