СОЛЕНОИДНЫЙ КЛАПАН тип 2VExxDA

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора соленоидного клапана



Характеристика:

Диаметр, DN, мм

10-50

Среда

вода холодная и горячая,  воздух, легкие масла, другие химически нейтральные для материалов клапана, без механических примесей, не горючие или не взрывоопасные жидкости и газы (в зависимости от типа уплотнения)

Температура и давление рабочего агента, °С, бар

-10...110; 16 - стандарт

-10...130; 10 - под заказ

Температура окр. среды, °С

max 50

Минимальный перепад давления на клапане, бар

0,3

Максимальный перепад давления на клапане, бар

10-16

Степень защиты

IP 65

Стандарт

переменный ток (АС)

напряжение: 220-230 В; 50Гц

мощность: 12 W; 16 W

Специальное исполнение

постоянный ток (DС)

напряжение: 24 В; 12 В

Клапаны не предназначены для работы во взрывоопасной среде

2VExxDA - нормально-закрытый, запорный.

2VExxDA - «x» обозначает цифры от 0 до 9.



Материалы:

Наименование

Материалы

Корпус

латунь CuZn40Pb2

Крышка

Внутренние части

нержавеющая сталь

Пружина

кислотостойкая сталь

Мембрана

EPDM или NBR

Катушка электромагнита вместе с правильно помещенным штепселем отвечает требованиям степени защиты IP 65.















ЭЛЕКТРОМАГНИТНЫЙ НОРМАЛЬНО-ЗАКРЫТЫЙ ЗАПОРНЫЙ КЛАПАН тип 199.01 модификация 2VExxDA

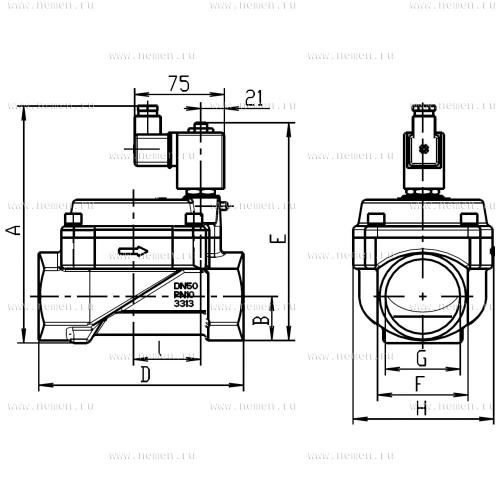

Размеры:




Модификация

G

DN

A

В

D

Е

F

Н

I

Kv

Масса

мм

м3

кг

2VE10DA

3/8

10

124

12

60

105

24

38

0

1,6

0,7

2VE13DA

1/2

15

133

16

84

114

32

56

24

3,0

1,1

2VE16DA

3/4

20

133

16

84

114

32

56

24

3,6

1,6

2VE25DA

1

25

146

18

112

127

41

70

31

8,5

1,8

2VE32DA

1 1/4

32

177

22

140

158

60

96

41

17,5

3,6

2VE40DA

1 1/2

40

177

22

140

158

60

96

41

18,5

3,8

2VE50DA

2

50

198

35

163

179

72

112

55

38,0

5,0
