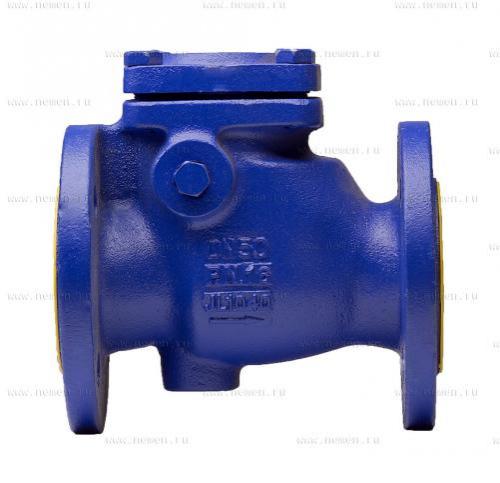

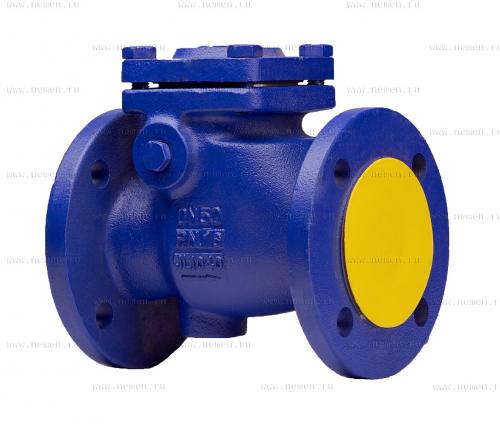

КЛАПАН ОБРАТНЫЙ ТИП 302 С МЕТАЛЛИЧЕСКИМ ДИСКОМ

КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ ПОЛНОПРОХОДНОЙ С МЕТАЛЛИЧЕСКИМ ДИСКОМ ДЛЯ ЗАГРЯЗНЕННЫХ ЖИДКОСТЕЙ ТИП 302
КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ ПОЛНОПРОХОДНОЙ С МЕТАЛЛИЧЕСКИМ ДИСКОМ ДЛЯ ЗАГРЯЗНЕННЫХ ЖИДКОСТЕЙ ТИП 302
КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ ПОЛНОПРОХОДНОЙ С МЕТАЛЛИЧЕСКИМ ДИСКОМ ДЛЯ ЗАГРЯЗНЕННЫХ ЖИДКОСТЕЙ ТИП 302
КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ ПОЛНОПРОХОДНОЙ С МЕТАЛЛИЧЕСКИМ ДИСКОМ ДЛЯ ЗАГРЯЗНЕННЫХ ЖИДКОСТЕЙ ТИП 302 302.0х (стандарт)
302.0х (стандарт)
КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ ПОЛНОПРОХОДНОЙ С МЕТАЛЛИЧЕСКИМ ДИСКОМ ДЛЯ ЗАГРЯЗНЕННЫХ ЖИДКОСТЕЙ ТИП 302 302.2х (под заказ)
302.2х (под заказ)
КЛАПАН ОБРАТНЫЙ ПОВОРОТНЫЙ ПОЛНОПРОХОДНОЙ С МЕТАЛЛИЧЕСКИМ ДИСКОМ ДЛЯ ЗАГРЯЗНЕННЫХ ЖИДКОСТЕЙ ТИП 302 302.91 (под заказ)
302.91 (под заказ)

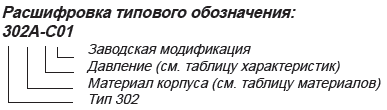

Расшифровка типового обозначения



Характеристика:

Диаметр, DN, мм

40 - 300 - тип 302.0х, 302.2х

200 - 300 - тип 302, 91

Заводская модификация

0х - стандартное исполнение

2х - с рычагом и грузом

91 - с нагружающей цепью

Давление, PN, бар

16

Температура, °С

до 300 (см. материалы)

Среда

холодная и горячая вода, сточные воды, канализация, воздух

Класс герметичности

"G" по ГОСТ 9544-2015

Тип присоединения

фланцевое (ответные фланцы рекомендуем по ГОСТ 33259-2015 (ГОСТ 12820-80 / 12821-80 исп.1)



Материалы:

Наименование

Материалы тип 302А

Заводская модификация

302.01, 302.21, 302.91

302.06, 302.26

302.02, 302.22

Температура, °С

300

120

225

Корпус, крышка

чугун EN-GJL-250

Рычаг диска

сфероидальный чугун EN-GJS-500-7

Диск поворотный

нержавеющая сталь
X20Cr14

сфероидальный чугун
EN-GJS-500-7

бронза G-CuSn10-B

Седло

нержавеющая сталь
X12Cr13

---

бронза G-CuSn10-B

Ось, ось диска

нержавеющая сталь X20Cr13

латунь CuZn40Pb2

Втулка

латунь

Уплотнение крышки

графит - CrNiSt

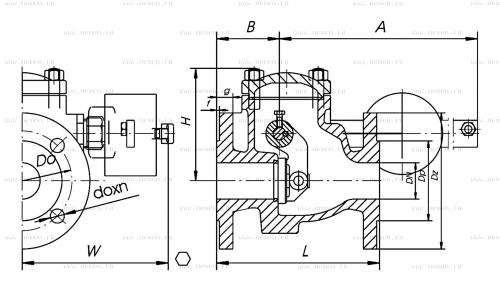

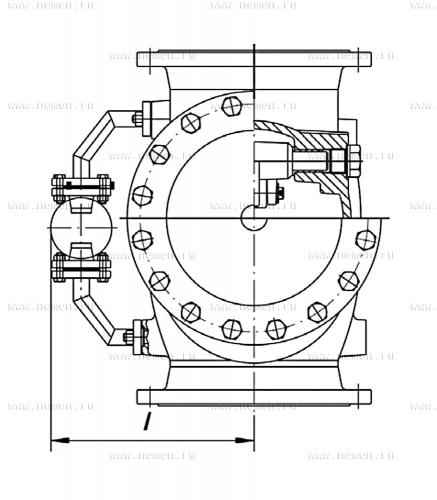

Размеры:

DN

Dz

Dp

Do

do x n

g

f

L

H

A

B

W

I

Масса

302.0x

302.2x

302.91

302.0x

302.2x

302.91

мм

мм

кг

40

150

84

110

19 х 4

18

3

180

119

350

70

170

---

9,0

11,8

---

50

165

99

125

19 х 4

20

3

200

120

352

72

180

---

11,0

13,5

---

65

185

118

145

19 х 4

20

3

240

141

359

79

190

---

15,2

18,0

---

80

200

132

160

19 х 8

22

3

260

168

371

91

200

---

20,8

23,5

---

100

220

156

180

19 х 8

24

3

300

175

447

97

210

---

31,5

36,0

---

125

250

184

210

19 х 8

26

3

350

199

446

116

225

---

46,0

51,0

---

150

285

211

240

23 х 8

26

3

400

217

574

124

250

---

60,0

67,0

---

200

340

266

295

23 х 12

30

3

500

292

662

162

306

380

120,0

129,0

131,0

250

405

319

355

28 х 12

32

3

600

355

800

190

348

410

180,0

198,0

202,0

300

460

370

410

28 х12

32

4

700

374

820

190

348

400

250,0

285,0

283,0
