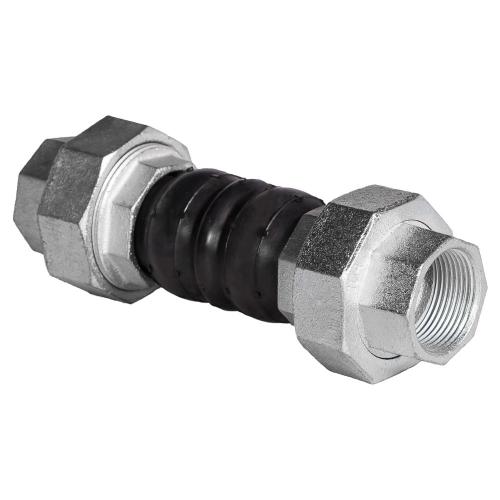

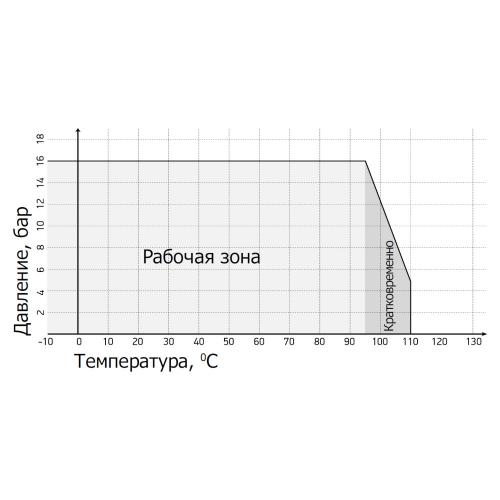

График температура - давление
Цена по запросу
|
Диаметр DN, мм |
15 - 80 (1/2" - 3") |
|
Давление PN, бар |
16 |
|
Температура, °С |
от -10 до +95 (до +110 кратковременно) |
|
Среда |
вода, этиленгликоль |
|
Тип присоединения |
резьбовой |
|
№ |

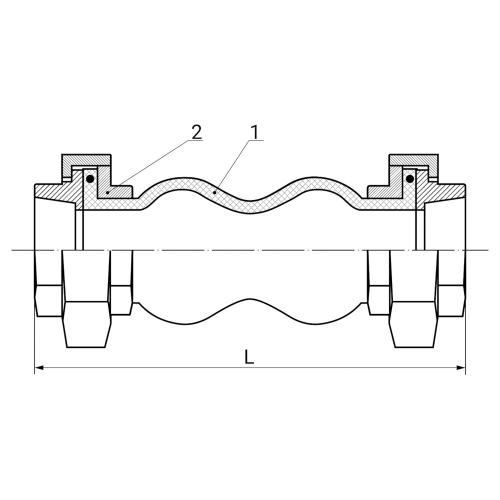

Наименование |
Материалы |
|
1 |
Гибкий элемент |
EPDM, армирован нейлоновым шинным кордом |
|
2 |
Муфта |
Чугун, покрытый никелем |
|
DN |
L |

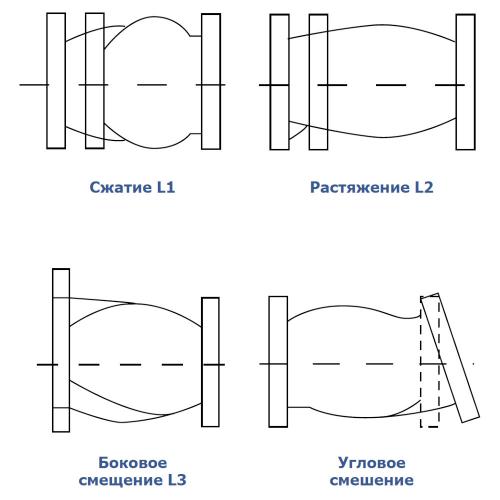

Допустимая деформация под нагрузкой в процессе эксплуатации* |
Масса |
||||
|
L1 сжатие |
L2 растяжение |
L3 боковое смещение |
Угловое смещение (изгиб) |
||||
|
мм |
" |
мм |
кг |
||||
|
15 |
1/2 |
200 |
22 |
5 |
22 |
22.5° |
0,7 |
|
20 |
3/4 |
200 |
22 |
5 |
22 |
0,8 |
|
|
25 |
1 |
200 |
22 |
6 |
22 |
1,2 |
|
|
32 |
1 1/4 |
200 |
22 |
6 |
22 |
1,5 |
|
|
40 |
1 1/2 |
200 |
22 |
6 |
22 |
2,1 |
|
|
50 |
2 |
200 |
22 |
6 |
22 |
2,7 |
|
|
65 |
2 1/2 |
240 |
22 |
6 |
22 |
4,0 |
|
|
80 |
3 |
240 |
22 |
6 |
22 |
5,7 |
|
* - на трубопроводе после его опорожнения деформация компенсаторов должна быть восстановлена
Внимание!
Недопустима одновременная работа компенсатора на растяжение и сдвиг
