ТЕПЛООБМЕННИКИ ТИП JAD(K)

Версия для печатиСертификат (Декларация) Заказать

Опросный лист для подбора змеевикового противоточного теплообменника

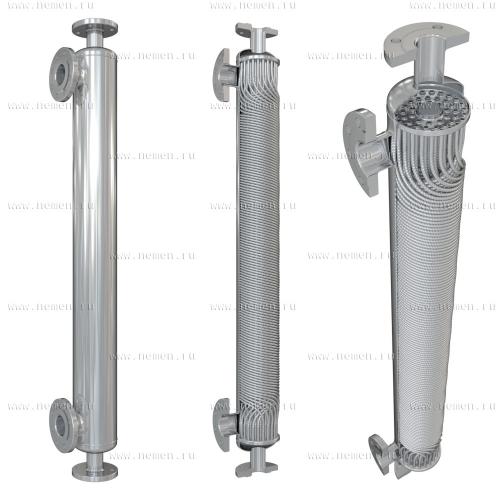

ТЕПЛООБМЕННИКИ ТИП JAD(K)

PN 16 бар
T 165°C

Увеличить


Обозначение:

01 - Кожух;

02 - Трубный пучок;

03 - Подпора трубного пучка;

04 - Трубная решетка;

05 - Патрубок кожуха;

06 - Патрубок змеевика;



Размеры:

Тип

А

В

С

Dz

Dn1

Dn2

Пов-ть нагрева

Объем
кожуха

Объем
змеевика

Масса

нар. резьба/фланец

трубки

8 мм

трубки 10 мм

нар. резьба

Фланец

мм



м2

дм3

кг

JAD (K) 3.18

1604

1220

156

102

1 1/4’’ /32

1 1/2’’ /40

2,2

-

5

4,8

17,8

25

JAD (K) 5.36

1604

1220

202

140

1 1/2’’ /40

2 1/2’’ /65

4,2

-

10

8,9

29,1

39,5

JAD (K) 6.50

1604

1220

217

159

2’’ /50

2 1/2’’ /65

5,6

5,10

12,8

11,4

37,4

49

Фланцевый тип присоединения - стандартная поставка, другие - по запросу.
