Консольно-моноблочный насос тип NBWN 200-150-400-75,0/4

Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 200-150-400-75,0/4
Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 200-150-400-75,0/4

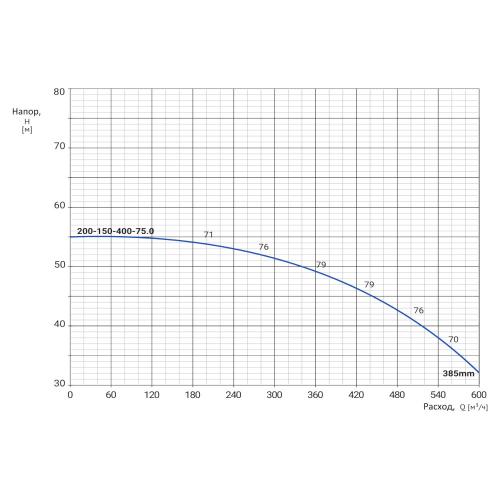

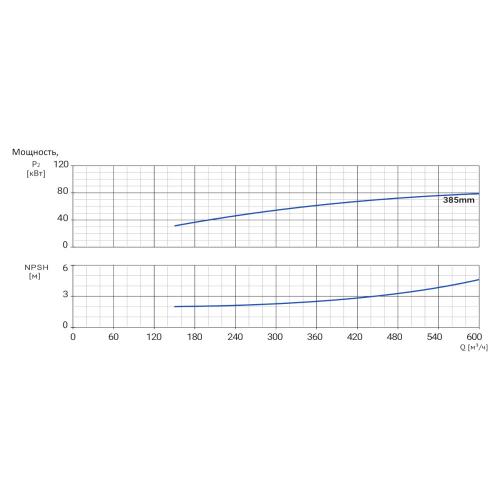

Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 200-150-400-75,0/4 Гидравлические характеристики
Гидравлические характеристики
Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 200-150-400-75,0/4 Гидравлические характеристики
Гидравлические характеристики
Характеристика:

Диаметр DN, мм

200 (всасывающий патрубок)

150 (напорный патрубок)

Давление PN, бар

16

Номинальный расход, м3

398

Номинальный напор, м

47,5

Максимальный напор, м

55,4

Среда

вода и другие жидкости, нейтральные к материалам насоса

Температура, °С

от -10 до +120

Температура окружающей среды, °С

-10 … +50

Электропитание

3х380В 50Гц

Номинальная мощность, кВт

75,0

Степень защиты

IP55

Тип присоединения

фланцевый (стандарт DIN)

Материалы:

Наименование

Материалы

1

Корпус насоса

чугун НТ200

2

Ротор

чугун НТ200

3

Вал

нержавеюшая сталь AISI 304

Размеры:

Тип

DN1

DN2

a

f

h

h1

n

n1

n1'

n2

b

w

m

s1

s1'

Масса

мм

кг

NBWN 200-150-400-75,0/4

200

150

160

1302

765

315

623

450

457

550

150

415

368

23

24

660
