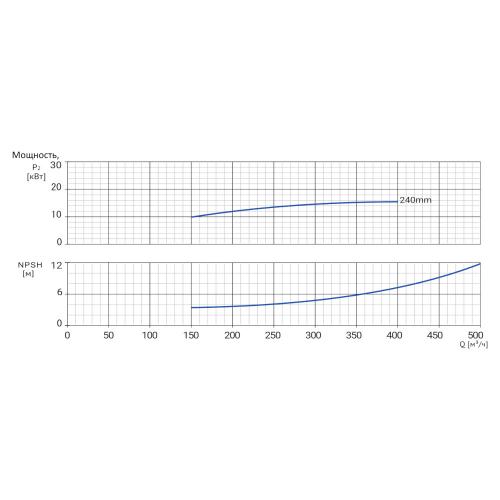

Гидравлические характеристики
Гидравлические характеристики
|
Диаметр DN, мм |
200 (всасывающий патрубок) 150 (напорный патрубок) |
|||||||
|
Давление PN, бар |
16 |
|||||||
|
Номинальный расход, м3/ч |
298 |
|||||||
|
Номинальный напор, м |
13,5 |
|||||||
|
Максимальный напор, м |
16,3 |
|||||||
|
Среда |
вода и другие жидкости, нейтральные к материалам насоса |
|||||||
|
Температура, °С |
от -10 до +120 |
|||||||
|
Температура окружающей среды, °С |
-10 … +50 |
|||||||
|
Электропитание |
3х380В 50Гц |
|||||||
|
Номинальная мощность, кВт |
15,0 |
|||||||
|
Степень защиты |
IP55 |
|||||||
|
Тип присоединения |
фланцевый (стандарт DIN) |
|||||||
|
№ |
Наименование |
Материалы |
|
1 |
Корпус насоса |
чугун НТ200 |
|
2 |
Ротор |
чугун НТ200 |
|
3 |
Вал |
нержавеюшая сталь AISI 304 |
|
Тип |
DN1 |
DN2 |
a |
f |
h |
h1 |
n |
n1 |
n1' |
n2 |
b |
w |
m |
s1 |
s1' |
Масса |
|
мм |
кг |
|||||||||||||||
|
NBWN 200-150-200-15,0/4 |
200 |
150 |
160 |
928 |
680 |
280 |
435 |
450 |
254 |
550 |
150 |
303 |
210 |
23 |
15 |
219 |
