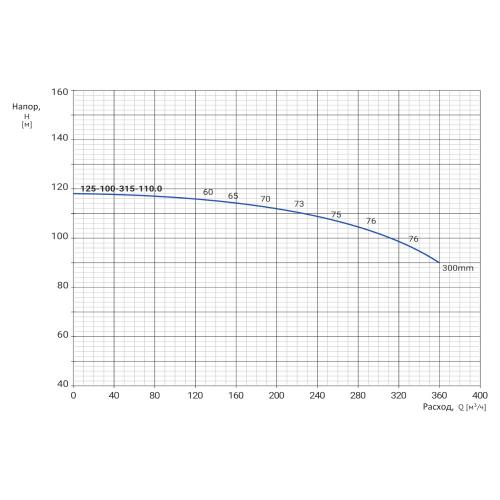

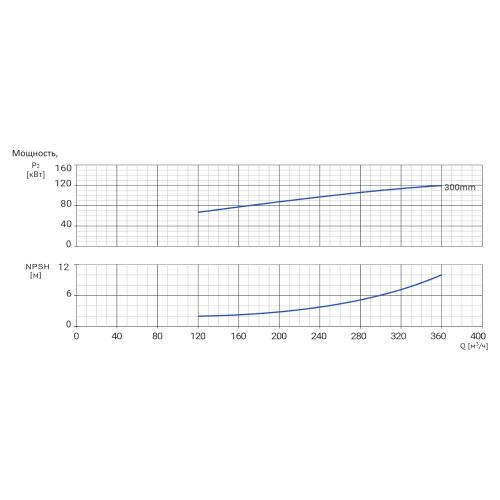

Гидравлические характеристики
Гидравлические характеристики
|
Диаметр DN, мм |
125 (всасывающий патрубок) 100 (напорный патрубок) |
|||||||
|
Давление PN, бар |
16 |
|||||||
|
Номинальный расход, м3/ч |
286 |
|||||||
|
Номинальный напор, м |
103 |
|||||||
|
Максимальный напор, м |
118 |
|||||||
|
Среда |
вода и другие жидкости, нейтральные к материалам насоса |
|||||||
|
Температура, °С |
от -10 до +120 |
|||||||
|
Температура окружающей среды, °С |
-10 … +50 |
|||||||
|
Электропитание |
3х380В 50Гц |
|||||||
|
Номинальная мощность, кВт |
110,0 |
|||||||
|
Степень защиты |
IP55 |
|||||||
|
Тип присоединения |
фланцевый (стандарт DIN) |
|||||||
|
№ |
Наименование |
Материалы |
|
1 |
Корпус насоса |
чугун НТ200 |
|
2 |
Ротор |
чугун НТ200 |
|
3 |
Вал |
нержавеюшая сталь AISI 304 |
|
Тип |
DN1 |
DN2 |
a |
f |
h |
h1 |
n |
n1 |
n1' |
n2 |
b |
w |
m |
s1 |
s1' |
Масса |
|
мм |
кг |
|||||||||||||||
|
NBWN 125-100-315-110,0/2 |
125 |
100 |
140 |
1474 |
625 |
250 |
480 |
315 |
508 |
400 |
120 |
436 |
406 |
19 |
28 |
972 |
