Гидравлические характеристики
Гидравлические характеристики
|
Диаметр DN, мм |
125 (всасывающий патрубок) 100 (напорный патрубок) |
|||||||
|
Давление PN, бар |
16 |
|||||||
|
Номинальный расход, м3/ч |
155 |
|||||||
|
Номинальный напор, м |
28 |
|||||||
|
Максимальный напор, м |
35 |
|||||||
|
Среда |
вода и другие жидкости, нейтральные к материалам насоса |
|||||||
|
Температура, °С |
от -10 до +120 |
|||||||
|
Температура окружающей среды, °С |
-10 … +50 |
|||||||
|
Электропитание |
3х380В 50Гц |
|||||||
|
Номинальная мощность, кВт |
15,0 |
|||||||
|
Степень защиты |
IP55 |
|||||||
|
Тип присоединения |
фланцевый (стандарт DIN) |
|||||||
|
№ |
Наименование |
Материалы |
|
1 |
Корпус насоса |
чугун НТ200 |
|
2 |
Ротор |
чугун НТ200 |
|
3 |
Вал |
нержавеюшая сталь AISI 304 |
|

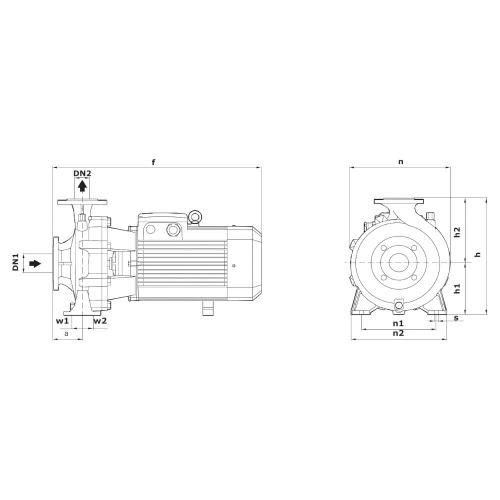

Тип |
DN1 |
DN2 |
a |
f |
h |
h1 |
h2 |
n |
n1 |
n2 |
w1 |
w2 |
s |
Масса |
|
мм |
кг |
|||||||||||||
|
NBWN 125-100-160-15,0/2 |
125 |
100 |
130 |
765 |
435 |
186 |
250 |
345 |
262 |
340 |
55 |
55 |
16 |
143 |
