Консольно-моноблочный насос тип NBWN 100-80-315-5,5/4

Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 100-80-315-5,5/4
Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 100-80-315-5,5/4

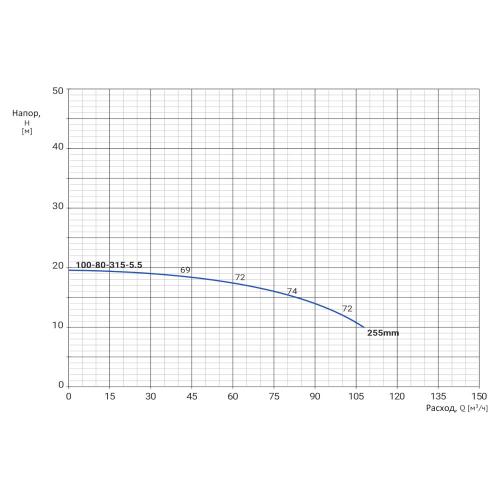

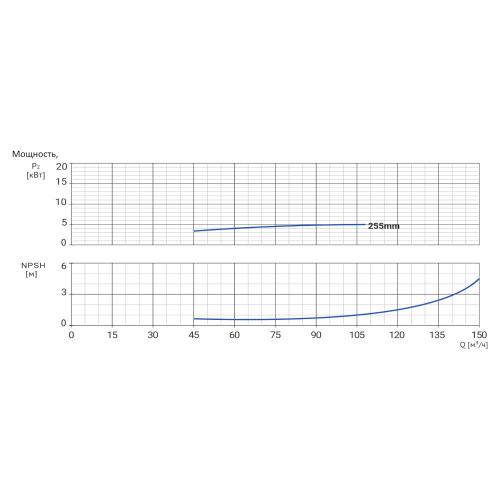

Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 100-80-315-5,5/4 Гидравлические характеристики
Гидравлические характеристики
Консольно-моноблочный одноступенчатый центробежный насос тип NBWN 100-80-315-5,5/4 Гидравлические характеристики
Гидравлические характеристики
Характеристика:

Диаметр DN, мм

100 (всасывающий патрубок)

80 (напорный патрубок)

Давление PN, бар

16

Номинальный расход, м3

80

Номинальный напор, м

15,5

Максимальный напор, м

19,7

Среда

вода и другие жидкости, нейтральные к материалам насоса

Температура, °С

от -10 до +120

Температура окружающей среды, °С

-10 … +50

Электропитание

3х380В 50Гц

Номинальная мощность, кВт

5,5

Степень защиты

IP55

Тип присоединения

фланцевый (стандарт DIN)

Материалы:

Наименование

Материалы

1

Корпус насоса

чугун НТ200

2

Ротор

чугун НТ200

3

Вал

нержавеюшая сталь AISI 304

Размеры:

Тип

DN1

DN2

a

f

h

h1

n

n1

n1'

n2

b

w

m

s1

s1'

Масса

мм

кг

NBWN 100-80-315-5,5/4

100

80

125

688

565

250

452

315

216

400

120

234

140

18

12

122
