Консольно-моноблочный насос тип NBWN 100-80-200-3,0/4

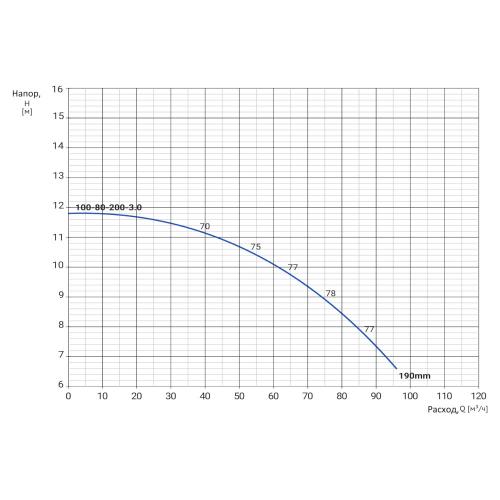

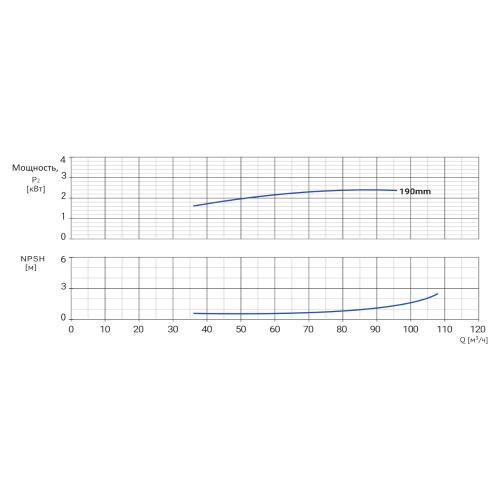

Гидравлические характеристики

Гидравлические характеристики

Гидравлические характеристики

Гидравлические характеристики

Гидравлические характеристики
Характеристика:
Диаметр DN, мм |
100 (всасывающий патрубок)
80 (напорный патрубок) |
Давление PN, бар |
16 |
Номинальный расход, м3/ч |
75 |
Номинальный напор, м |
9 |
Максимальный напор, м |
11,8 |
Среда |
вода и другие жидкости, нейтральные к материалам насоса |
Температура, °С |
от -10 до +120 |
Температура окружающей среды, °С |
-10 … +50 |
Электропитание |
3х380В 50Гц |
Номинальная мощность, кВт |
3,0 |
Степень защиты |
IP55 |
Тип присоединения |
фланцевый (стандарт DIN) |
Материалы:
№ |
Наименование |
Материалы |
1 |
Корпус насоса |
чугун НТ200 |
2 |
Ротор |
чугун НТ200 |
3 |
Вал |
нержавеюшая сталь AISI 304 |
Размеры:
Тип |
DN1 |
DN2 |
a |
f |
h |
h1 |
n |
n1 |
n1' |
n2 |
b |
w |
m |
s1 |
s1' |
Масса |
мм |
кг |
NBWN 100-80-200-3,0/4 |
100 |
80 |
125 |
606 |
460 |
250 |
360 |
280 |
160 |
345 |
95 |
151 |
140 |
14 |
12 |
68 |
