ДАТЧИК ТЕМПЕРАТУРЫ ТИП СТ-1 МАНЖЕТНЫЙ НАКЛАДНОЙ - ДЛЯ ТРУБОПРОВОДА ВНЕШНИЙ - ДЛЯ НАРУЖНОГО ВОЗДУХА

Версия для печати Заказать



Датчик температуры предназначен для измерения температуры агента, протекающего внутри трубопровода в системах теплоснабжения и др. (манжетный), а также для измерения температуры наружного воздуха (наружный). Измерительный резистор в датчике помещен так, что обеспечивает небольшой градиент температуры между агентом и собственно измерителем.

Характеристика:

Тип датчика

платиновый

резисторный

Класс точности

2

Сопротивление датчика при температуре 0°С, Ом

100 стандарт

1000 под заказ

Максимальный измерительный ток, мА

10

5

Диапазон измерения температуры, °С:

- манжетный датчик

- наружного воздуха датчик

0 ... 130

-40 ... +50

Атмосферное давление, кПа

86 - 106

Внешнее магнитное поле

< 400 А/м

Рабочее положение

произвольное

Степень защиты корпуса

IP 54

Допустимые синусоидные вибрации:

- частота, Гц

- амплитуда перемещения, мм



10 - 150

< 0,15

Условия хранения:

- температура, °С

- относ.влажность

- допустимые вибрации

- частота, Гц

- амплитуда, мм



0 - 50

25 - 90%



10 - 150

< 0,35

Масса, кг

0,1

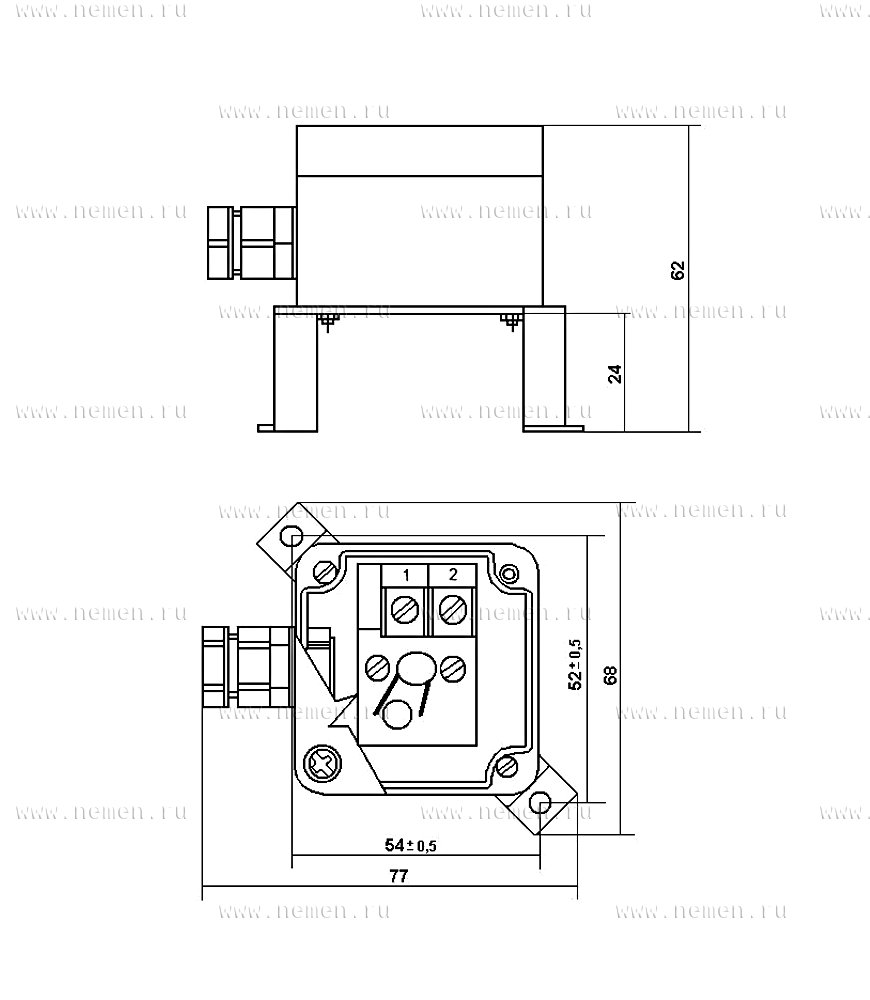

Размеры, мм:

- манжетный датчик

- наружного воздуха датчик



50х52х37 + DNтрубы

52х54х62

Для манжетных датчиков Ду хомута, мм

23 - 35

32 - 50

50 - 70

70 - 90

90 - 100

110 - 130

130 - 150


ДАТЧИК ТЕМПЕРАТУРЫ ТИП СТ-1 МАНЖЕТНЫЙ НАКЛАДНОЙ ДЛЯ ТРУБОПРОВОДА ВНЕШНИЙ ДЛЯ НАРУЖНОГО ВОЗДУХА

датчик манжетный

Увеличить



ДАТЧИК ТЕМПЕРАТУРЫ ТИП СТ-1 МАНЖЕТНЫЙ НАКЛАДНОЙ ДЛЯ ТРУБОПРОВОДА ВНЕШНИЙ ДЛЯ НАРУЖНОГО ВОЗДУХА

датчик манжетный

Увеличить



ДАТЧИК ТЕМПЕРАТУРЫ ТИП СТ-1 МАНЖЕТНЫЙ НАКЛАДНОЙ ДЛЯ ТРУБОПРОВОДА ВНЕШНИЙ ДЛЯ НАРУЖНОГО ВОЗДУХА

датчик наружного воздуха

Увеличить




ДАТЧИК ТЕМПЕРАТУРЫ ТИП СТ-1 МАНЖЕТНЫЙ НАКЛАДНОЙ ДЛЯ ТРУБОПРОВОДА ВНЕШНИЙ ДЛЯ НАРУЖНОГО ВОЗДУХА

манжетный датчик

Увеличить

ДАТЧИК ТЕМПЕРАТУРЫ ТИП СТ-1 МАНЖЕТНЫЙ НАКЛАДНОЙ ДЛЯ ТРУБОПРОВОДА ВНЕШНИЙ ДЛЯ НАРУЖНОГО ВОЗДУХА

датчик наружного воздуха

Увеличить
