Задвижка клиновая серия Н тип ЗН 400

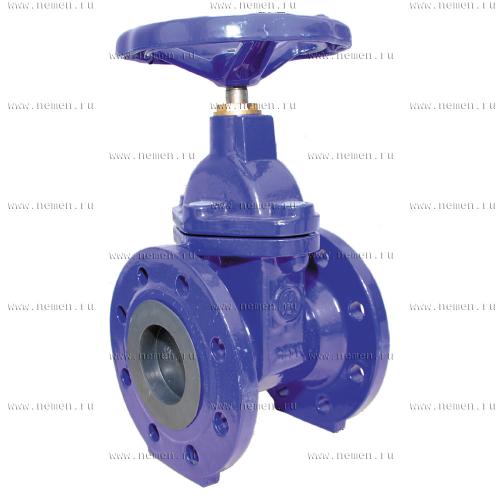

ЗАДВИЖКА С ОБРЕЗИНЕНЫМ КЛИНОМ И НЕВЫДВИЖНЫМ ШТОКОМ СЕРИЯ Н ТИП ЗН 400
ЗАДВИЖКА С ОБРЕЗИНЕНЫМ КЛИНОМ И НЕВЫДВИЖНЫМ ШТОКОМ СЕРИЯ Н ТИП ЗН 400
Характеристика:

Диаметр, DN, мм

40 - 300

Давление, PN, бар

16

Температура, °С

до 120

Среда

Промышленная (рН 6-8) и питьевая вода, воздух и др. инертные среды

Класс герметичности

"А" по ГОСТ 9544-2015

Тип управления

штурвал - стандартная поставка

Тип присоединения

фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015)

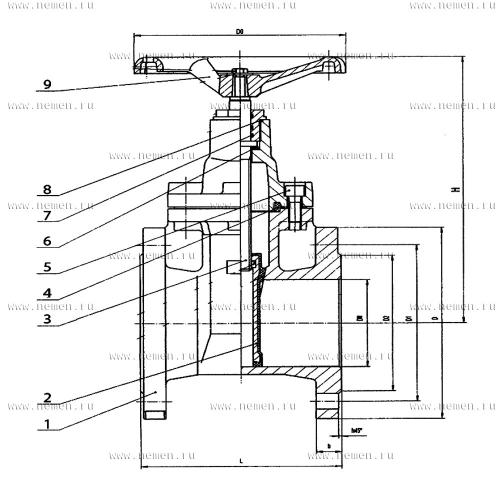

Материалы:

Наименование

Материалы

1

Корпус, крышка

Высокопрочный чугун ВЧ50 (ГОСТ 7293-85)

2

Клин + покрытие

Высокопрочный чугун ВЧ50 (ГОСТ 7293-85) + EPDM

3

Шток

Нержавеющая сталь 20Х13 (ГОСТ 5632)

4

Прокладка (корпус-крышка)

EPDM

5

Винты на крышке (болты)

Сталь Ст30

6

Уплотнение по штоку

Teflon

7, 8

Уплотнение по штоку "O"-ring

EPDM

9

Штурвал

Высокопрочный чугун ВЧ50 (ГОСТ 7293-85)

Скорость протекания жидкости не должна превышать 4 м/с, а для воздуха - 30 м/с

Размеры:

DN

L

D

Dl

D2

b

f

n-d

H

DO

Масса

мм

мм

кг

40

140

150

110

84

18

3

4-19

236

160

11

50

150

165

125

102

19

3

4-19

236

160

11,6

65

170

185

145

122

19

3

4-19

249

160

14,7

80

180

200

160

132

19

3

8-19

276

200

16,1

100

190

220

180

156

19

3

8-19

322

200

21,4

125

200

250

210

184

19

3

8-19

377

250

30

150

210

285

240

211

19

3

8-23

424

320

40

200

230

340

295

266

20

3

12-23

500

320

60,5

250

250

405

355

319

22

3

12-28

591

320

100

300

270

460

410

370

24,5

4

12-28

695

360

141

Фланцы оборудования выполнены согласно ГОСТ 33259-2015
