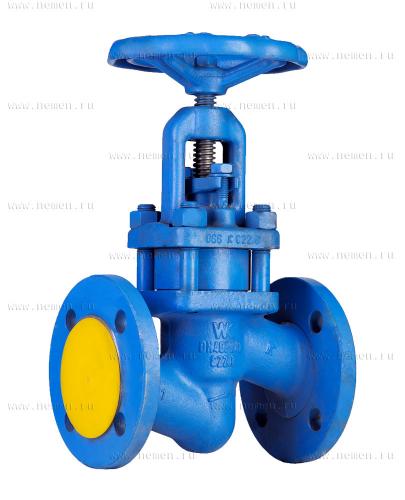

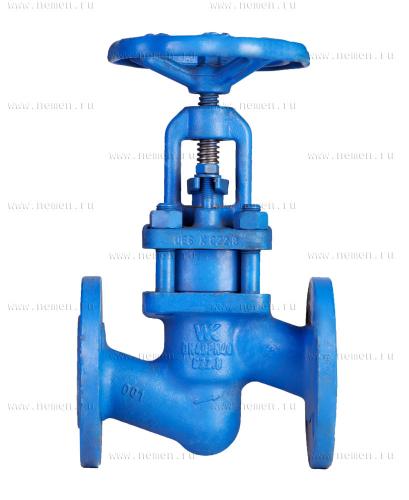

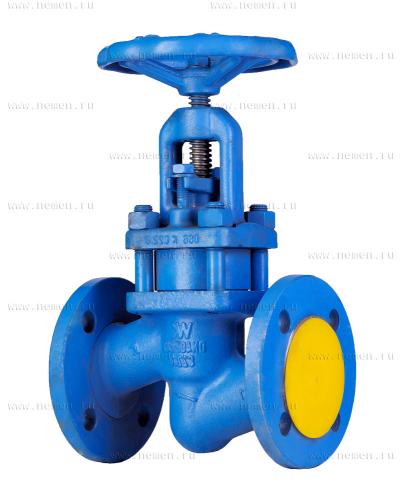

Диаметр, DN, мм |
15 - 300 |
|
Давление, PN, бар |
40 (возможно изготовление с фланцами на 63, 100, 160) |
|
Температура, °С |
до 450 (для газа и топлива 200) до 250 – тип ZMA40 |
|
Среда |
вода, этиленгликоль, водяной пар, другие жидкие и газообразные среды*, в том числе топливо и масла на нефтяной основе |
|
Класс герметичности |
"А" по ГОСТ 9544-2015 |
|
Тип управления |
Штурвал – стандартная поставка; эл.привод – под заказ |
|
Тип присоединения |
фланцевый (ответные фланцы рекомендуем по ГОСТ 33259-2015) |
*- на природный газ по запросу (спец. исполнение).
|
Наименование |
218M |
ZMA40 |
|
Корпус |
DN 15 - 50 - сталь C 22.8 |
DN 15 - 50 - нержавеющая сталь X6CrNiTi18-10 |
|
Крышка |
||
|
Седло |
нержавеющая сталь SGX15CrNiMn18-8; нержавеющая сталь ХбСгNiТi18-10, |
|
|
Тарелка |
нержавеющая сталь Х30Сг13; нержавеющая сталь ХбСгМТ18-10, нержавеющая сталь Х17CrN16-2 |
|
|
Шток |
нержавеющая сталь X17CrN16-2; нержавеющая сталь Х20Сг13; нержавеющая сталь X6CrNiTi18-10 |
|
|
Сильфон |
нержавеющая сталь X6CrNiTi18-10 |
|
|
Уплотнение |
металлографит; PTFE; NBR |
|
|
Штурвал |
сфероидальный чугун с шаровидным графитом |
|
|

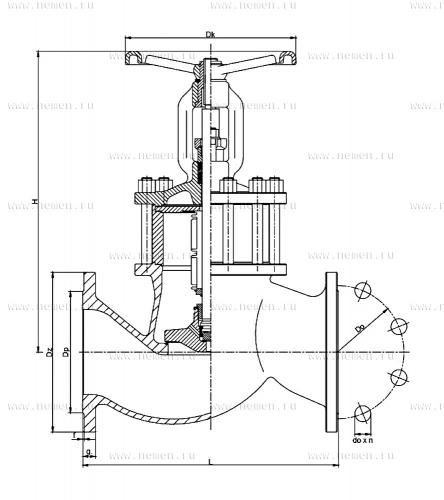

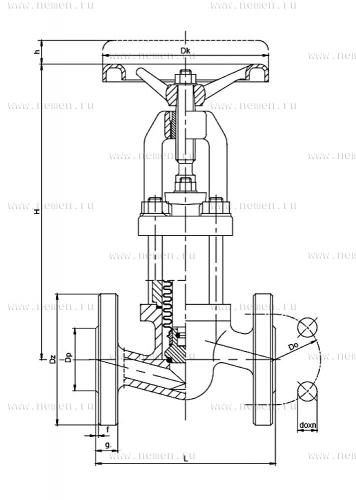

DN |
Dz |
Dp |
Do |
do |
n |
g |
L |
H |
h |
Dk |
Масса |
|
мм |
мм |
- |
мм |
кг |
|||||||
|
15 |
95 |
45 |
65 |
14 |
4 |
16 |
130 |
210 |
12 |
120 |
4,2 |
|
20 |
105 |
58 |
75 |
14 |
4 |
18 |
150 |
210 |
12 |
120 |
4,9 |
|
25 |
115 |
68 |
85 |
14 |
4 |
18 |
160 |
210 |
12 |
120 |
5,7 |
|
32 |
140 |
78 |
100 |
18 |
4 |
18 |
180 |
260 |
14 |
160 |
9,5 |
|
40 |
150 |
88 |
110 |
18 |
4 |
18 |
200 |
270 |
14 |
160 |
10,2 |
|
50 |
165 |
102 |
125 |
18 |
4 |
20 |
230 |
280 |
16 |
160 |
13,2 |
|
65 |
185 |
122 |
145 |
18 |
8 |
22 |
290 |
320 |
18 |
200 |
28,7 |
|
80 |
200 |
138 |
160 |
18 |
8 |
24 |
310 |
370 |
18 |
250 |
38,2 |
|
100 |
235 |
162 |
190 |
22 |
8 |
24 |
350 |
405 |
22 |
320 |
58,8 |
|
125 |
270 |
188 |
220 |
26 |
8 |
26 |
400 |
570 |
40 |
280 |
95 |
|
150 |
300 |
218 |
250 |
26 |
8 |
28 |
480 |
610 |
45 |
320 |
122 |
|
200 |
375 |
285 |
320 |
30 |
12 |
34 |
600 |
670 |
50 |
400 |
205 |
|
250 |
450 |
345 |
385 |
33 |
12 |
38 |
730 |
684 |
55 |
400 |
335 |
|
300 |
515 |
410 |
450 |
33 |
16 |
42 |
850 |
830 |
85 |
600 |
560 |
Фланцы оборудования выполнены согласно EN 1092-1
